Подшипник 1322 KM ISO
Модификация 1322 KM — это импортный роликовый радиальный сферический подшипник, двухрядный, основное конструктивное исполнение - 1322.
Отечественный аналог - 2В0111322Л.
Размер подшипника: 110*240*50 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 1322 KM
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1322K+H322 | Коническое внутреннее отверстие, конусность 1:12 | 100 | 240 | 50 | 12 |
| 1322 K | Коническое внутреннее отверстие, конусность 1:12 | 110 | 240 | 50 | 12 |
| 1322 | Основное исполнение. | 110 | 240 | 50 | 12 |
| 1322 M | Твердый латунный сепаратор с шариковой направляющей | 110 | 240 | 50 | 12 |
| 1322-K-M-C3 + H322 | 110 | 240 | 50 | 12.2 | |
| 1322-K-M-C3 | 110 | 240 | 50 | 12.2 | |
| 1322 KM + H 322 | 100 | 240 | 50 | 13.5 | |
| 1322S | 110 | 240 | 50 | 12 | |
| 1322SK | 110 | 240 | 50 | 12 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 1322 KM
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-1 | 2В0 111322 Л | 110 | 240 | 50 | ГОСТ |
| SKF | 1322 KM | 110 | 240 | 50 | ISO |
| ISB | 1322 KM | 110 | 240 | 50 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 1322 KM
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 1322 K | 110 | 240 | 50 | Проточка на внешнем кольце для смазки | ||
| 1322 | 110 | 240 | 50 | |||
| 1322 M | 110 | 240 | 50 | |||
| 1322-K-M-C3 + H322 | 110 | 240 | 50 | Проточка на внешнем кольце для смазки | ||
| 1322-K-M-C3 | 110 | 240 | 50 | Проточка на внешнем кольце для смазки | ||
| 1322S | 110 | 240 | 50 | |||
| 1322SK | 110 | 240 | 50 | Проточка на внешнем кольце для смазки |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

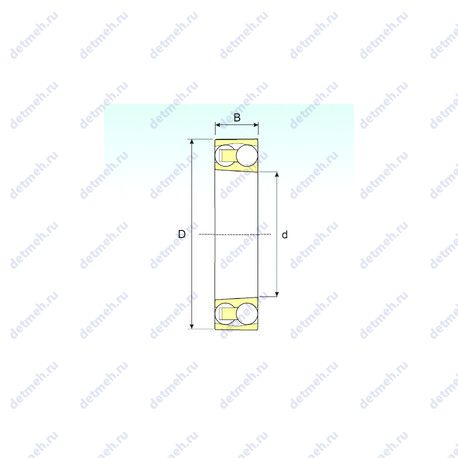

Таблица размеров и характеристик подшипника 1322 KM
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель SKF
SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 1322km, 1322 km;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 110x240x50;
- Грузоподъемность динамическая - 163 кн;
- Граничная нагрузка по усталости (Pu) - 2.75;
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размер (D1) - 206 мм.;
- Размер (r1 min.) - 3 мм.;
- Размер (r2 min.) - 3 мм.;
- Размер сопряженных деталей (Da max.) - 226;
- Размер сопряженных деталей (ra max.) - 3;
- Размер сопряженных деталей (da min.) - 124;
- Размер (d2) - 154 мм.;
- Pu (N) Предел усталостной прочности - 2750;
Габаритные и посадочные размеры:
- Внутренний диаметр - 110 мм;
- Внешний диаметр - 240 мм;
- Высота. мм - 50;
- Ширина наружной обоймы (C) - 50 мм;
- Масса - 12 кг;
- Ширина (высота) (B) - 50 мм;
- d (мм) Внутренний диаметр - 110;
- D (мм) Наружный диаметр - 240;
- m (кг) Масса - 11.88;
- В (мм) Ширина - 50;
Пропускная способность:
- Грузоподъемность статическая - 72 кн;
- Частота вращения номинальная - 5300 об/мин;
- Частота вращения предельная - 3600 об/мин;
- Co (kN) Грузоподъемность статическая - 72;
- C (kN) Грузоподъемность динамическая - 163;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 3000;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 2400;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.22;
- Расчетный коэффициент (Y0) - 2.8;
- Расчетный коэффициент (Y1) - 2.9;
- Расчетный коэффициент (Y2) - 4.5;
- Расчетный коэффициент (kr) - 0.045;
Производитель ISB
ISB — ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Обозначение - 1322 km;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 110x240x50;
- Количество дорожек качения - 2;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 110 мм;
- Внешний диаметр - 240 мм;
- Высота. мм - 50;
- Ширина (высота) (B) - 50 мм;
- Ширина наружной обоймы (C) - 50 мм;
- Масса - 12 кг;
Пропускная способность:
- Грузоподъемность динамическая - 159.74 кн;
- Грузоподъемность статическая - 70.56 кн;
- Частота вращения предельная при пластичной смазке - 2754 об/мин;
- Частота вращения предельная при жидкой смазке - 3240 об/мин;
