Подшипник 1322S ISO
Модификация 1322S — это импортный шариковый сферический подшипник, двухрядный, основное конструктивное исполнение - 1322.
Размер подшипника: 110*240*50 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 110 мм
Наружный диаметр: 240 мм
Ширина: 50 мм
Масса: 12 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 1322S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1322K+H322 | Коническое внутреннее отверстие, конусность 1:12 | 100 | 240 | 50 | 12 |
| 1322 K | Коническое внутреннее отверстие, конусность 1:12 | 110 | 240 | 50 | 12 |
| 1322 | Основное исполнение. | 110 | 240 | 50 | 12 |
| 1322 M | Твердый латунный сепаратор с шариковой направляющей | 110 | 240 | 50 | 12 |
| 1322-K-M-C3 + H322 | 110 | 240 | 50 | 12.2 | |
| 1322-K-M-C3 | 110 | 240 | 50 | 12.2 | |
| 1322 KM | 110 | 240 | 50 | 12 | |
| 1322 KM + H 322 | 100 | 240 | 50 | 13.5 | |
| 1322SK | 110 | 240 | 50 | 12 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 1322S
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 1322 K | 110 | 240 | 50 | Проточка на внешнем кольце для смазки | ||
| 1322 | 110 | 240 | 50 | |||
| 1322 M | 110 | 240 | 50 | |||
| 1322-K-M-C3 + H322 | 110 | 240 | 50 | Проточка на внешнем кольце для смазки | ||
| 1322-K-M-C3 | 110 | 240 | 50 | Проточка на внешнем кольце для смазки | ||
| 1322 KM | 110 | 240 | 50 | Проточка на внешнем кольце для смазки | ||
| 1322SK | 110 | 240 | 50 | Проточка на внешнем кольце для смазки |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 1322S
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель NTN
NTN — Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 1322s;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 110x240x50;
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размер сопряженных деталей (da min.) - 123;
- Размер сопряженных деталей (Da max.) - 227;
- Размер сопряженных деталей (ra max.) - 2.5;

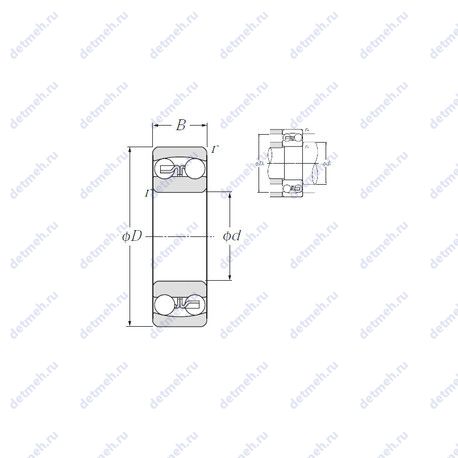

Габаритные и посадочные размеры:
- Внутренний диаметр - 110 мм;
- Внешний диаметр - 240 мм;
- Высота. мм - 50;
- Ширина наружной обоймы (C) - 50 мм;
- Масса - 12 кг;
- Ширина (высота) (B) - 50 мм;
- Радиус наружней фаски - 3 мм;
Пропускная способность:
- Грузоподъемность динамическая - 161 кн;
- Грузоподъемность статическая - 72.5 кн;
- Частота вращения предельная при пластичной смазке - 2 400 об/мин;
- Частота вращения предельная при жидкой смазке - 3 000 об/мин;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.22;
- Расчетный коэффициент (Y0) - 3;
- Расчетный коэффициент (Y2) - 4.4;
- Расчетный коэффициент (Y1) - 2.8;
