Шариковый подшипник QJ 1080 N2MA

Подшипник QJ 1080 N2MA — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 1080, размер 400*600*90 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 400 мм
Наружный диаметр: 600 мм
Ширина: 90 мм
Масса: 95 кг

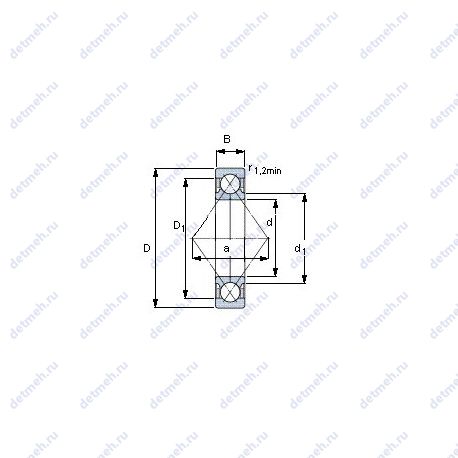

Подшипник QJ 1080 N2MA чертеж — Чертеж подшипника QJ 1080 N2MA

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс QJ — Шариковый подшипник с четырехточечным контактом Суффикс N2 — Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника QJ 1080 N2MA

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент X - 0.6;
Расчетный коэффициент (e) - 0.95;
Расчетный коэффициент (Y)0 - 0.58;
Расчетный коэффициент (Y)1 - 0.66;
Расчетный коэффициент (Y)2 - 1.07;
Расчетный коэффициент ka - 0.8;

Пропускная способность:

Номинальная частота вращения - 950 об/мин;
Предельная частота вращения - 1500 об/мин;
Co (kN) Грузоподъемность статическая - 2160;
C (kN) Грузоподъемность динамическая - 904;
Динамическая грузоподъемность (C) - 904 кн;
Статическая грузоподъемность (C0) - 2160 кн;

Прочие характеристики:

b - 15 мм;
da min. - 422 мм;
h - 12.5 мм;
Da max. - 578 мм;
r0 - 2.5 мм;
Pu (N) Предел усталостной прочности - 40500;
Размеры. мм - 600x400x90;
Граничная нагрузка по усталости (Pu) - 40.5 кн;
Размер (D1) - 530 мм;
Размер сопряженных деталей (ra max.) - 4 мм;
Размер (d1) - 470 мм;
r1.2 min. - 5 мм;
Размер (a) - 350 мм;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 400;
D (мм) Наружный диаметр - 600;
m (кг) Масса - 95.5;
В (мм) Ширина - 90;
Внутренний диаметр (d) - 400 мм;
Внутренний диаметр - 600 мм;
Внешний диаметр - 400 мм;
Высота. мм - 90;
Масса - 95 кг;
Наружный диаметр (D) - 600 мм;
Ширина (высота) (B) - 90 мм;

Классификация:

Тела качения - шарики;
Обозначение - qj 1080 n2ma;
Основной тип - шариковый радиально-упорный;
Нагрузка - радиальная и осевая;

В таблице приведены основные размеры подшипника QJ 1080 N2MA, технические характеристики и номинальные значения.

Таблица модификаций подшипника QJ 1080 N2MA

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
Q1080	Шариковый радиально-упорный подшипник.	400	600	90	98
N1080	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	400	600	90	86.3
NJ1080	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	400	600	90	93.4
NU1080	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	400	600	90	91
QJ1080	Шариковый подшипник с четырех-точечным контактом.	400	600	90	95.5
NH1080	Шариковый радиально-упорный подшипник.	400	600	90	101.5
NUP1080	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	400	600	90	95.8
NF 1080	Внутреннем кольце с двойным фланцем, внешнее с одним..	400	600	90	92.4
NP 1080	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	400	600	90	92.4
NUJ1080	Шариковый радиально-упорный подшипник.	400	600	90	99.5
NU1080MA	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	400	600	90	91
F-NU1080	Специальные подшипники..	400	600	90	87.6
NU1080 K	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Коническое внутреннее отверстие, конусность 1:12.	400	600	90	99.5
NU1080-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	400	600	90	92.5
NU1080-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	400	600	90	89.8
NU1080-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	400	600	90	90.1
NU 1080 N2MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	400	600	90	90
NU1080-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	400	600	90	92.5

Модификации подшипника QJ 1080 N2MA - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
307238	400	600	90
