Роликовый подшипник NF 1080

Подшипник NF 1080 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1080, размер 400*600*90 мм.

Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 400 мм
Наружный диаметр: 600 мм
Ширина: 90 мм
Масса: 92.4 кг

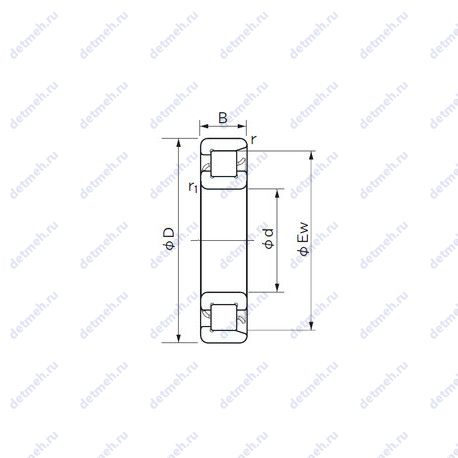

Подшипник NF 1080 чертеж — Чертеж подшипника NF 1080

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NF — Внутреннем кольце с двойным фланцем, внешнее с одним.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NF 1080

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Габаритные и посадочные размеры:

Масса - 92.4 кг;
Наружный диаметр (Ew) - 550 мм.;
Радиус наружней фаски - 5 мм;
Ширина (высота) (B) - 90 мм.;
Внешний диаметр - 550 мм;
Внутренний диаметр - 400 мм;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 450 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r1 min.) - 5 мм;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 1100 об/мин;
Частота вращения предельная при пластичной смазке - 950 об/мин;
Грузоподъемность статическая - 2280 кн;
Грузоподъемность динамическая - 1350 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nf 1080;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NF 1080, технические характеристики и номинальные значения.

Таблица модификаций подшипника NF 1080

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N1080	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	400	600	90	86.3
Q1080	Роликовый радиальный подшипник, однорядный.	400	600	90	98
NJ1080	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	400	600	90	93.4
NU1080	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	400	600	90	91
NH1080	Роликовый радиальный подшипник, однорядный.	400	600	90	101.5
QJ1080	Шариковый подшипник с четырех-точечным контактом.	400	600	90	95.5
NUP1080	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	400	600	90	95.8
NP 1080	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	400	600	90	92.4
NUJ1080	Роликовый радиальный подшипник, однорядный.	400	600	90	99.5
F-NU1080	Специальные подшипники..	400	600	90	87.6
NU1080 K	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Коническое внутреннее отверстие, конусность 1:12.	400	600	90	99.5
NU1080MA	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	400	600	90	91
NU1080-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	400	600	90	89.8
NU1080-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	400	600	90	92.5
NU 1080 N2MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	400	600	90	90
QJ 1080 N2MA	Шариковый подшипник с четырехточечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	400	600	90	95
NU1080-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	400	600	90	90.1
NU1080-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	400	600	90	92.5

Модификации подшипника NF 1080 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
