Шариковый подшипник 5220 A

Подшипник 5220 A — это импортный шариковый радиально-упорный подшипник, двухрядный, двойной, обозначение основновного исполнения 5220, размер 100*180*60.3 мм.

Стандарт: ISO
Бренды: NACHI, SKF
Внутренний диаметр: 100 мм
Наружный диаметр: 180 мм
Ширина: 60.3 мм
Масса: 5.78 кг

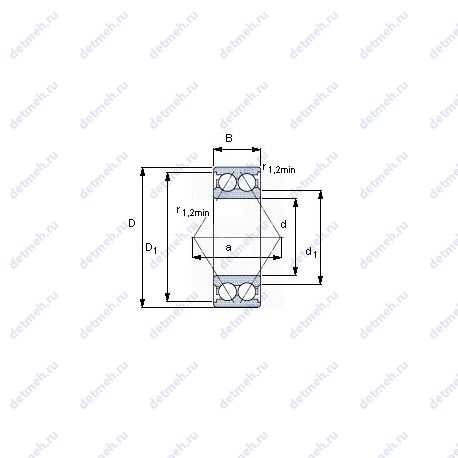

Подшипник 5220 A чертеж — Чертеж подшипника 5220 A

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс 5 — Только для тел качения Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 5220 A

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Пропускная способность:

Грузоподъемность динамическая - 158 кн;
Частота вращения предельная при жидкой смазке - 3000 об/мин;
Частота вращения предельная при пластичной смазке - 2200 об/мин;
Грузоподъемность статическая - 150 кн;

Габаритные и посадочные размеры:

Угол наклона (α) - 20°;
Радиус наружней фаски - 2.1 мм.;
Масса - 5.78 кг;
Ширина наружной обоймы (C) - 60.3 мм.;
Ширина (высота) (B) - 60.3 мм.;
Высота. мм - 60.3;
Внешний диаметр - 180 мм;
Внутренний диаметр - 100 мм;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 100x180x60.3;

Классификация:

Обозначение - 5220a;
Нагрузка - радиальная и осевая;
Тела качения - шарики;
Основной тип - шариковый радиально-упорный;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

В (мм) Ширина - 60.3;
m (кг) Масса - 6.1;
D (мм) Наружный диаметр - 180;
d (мм) Внутренний диаметр - 100;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 178;
Co (kN) Грузоподъемность статическая - 166;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 6000;

Классификация:

Обозначение - 5220 a;

В таблице приведены основные размеры подшипника 5220 A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 5220 A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
5220	Основное исполнение.	100	180	60.3	6.1
5220N	Только для тел качения. Канавка под стопорное кольцо на наружном кольце подшипника.	100	180	60.3	5.78
5220W	Только для тел качения. Максимальная грузоподъемность, паз для ввода шариков.	100	180	60.32	6.541
NJ5220	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	100	180	60.32	6.66
NU5220	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	100	180	60.32	6.49
5220ZZ	Только для тел качения. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	100	180	60.325	6.1
5220AN	Только для тел качения. Канавка под стопорное кольцо на наружном кольце подшипника.	100	180	60.3	5.78
5220NR	Только для тел качения. Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом.	100	180	60.3	5.78
NUP5220	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	100	180	60.32	6.83
5220ANR	Только для тел качения. Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом.	100	180	60.3	5.78
5220-2RS	Только для тел качения. Контактные уплотнения типа RS с обеих сторон подшипника.	100	180	60.325	6.1
A 5220 WB	Без кольцевой канавки и смазочных отверстий в наружном кольце. Отверстия для смазки на наружном кольце подшипника напротив фиксатора..	100	180	60.325	7.2
A-5220-WS	Без кольцевой канавки и смазочных отверстий в наружном кольце. Отверстия для смазки на наружном кольце подшипника напротив фиксатора..	100	180	60.325	7.2

Модификации подшипника 5220 A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 5220 A

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
NACHI	5220 A	100	180	60.3	ISO
SKF	5220 A	100	180	60.3	ISO

Аналог подшипника 5220 A — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
