Шариковый подшипник 5220NR

Подшипник 5220NR — это импортный шариковый радиально-упорный подшипник, двухрядный, двойной, обозначение основновного исполнения 5220, размер 100*180*60.3 мм.

Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 100 мм
Наружный диаметр: 180 мм
Ширина: 60.3 мм
Масса: 5.78 кг

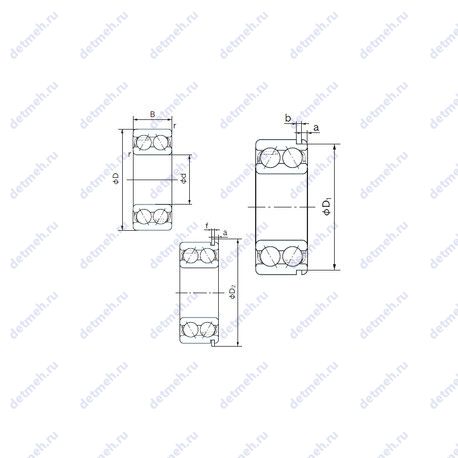

Подшипник 5220NR чертеж — Чертеж подшипника 5220NR

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс 5 — Только для тел качения Суффикс NR — Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 5220NR

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Прочие характеристики:

Размер (a) - 5.69 мм.;
Размер (D2) - 192.9 мм.;
Размер (b) - 3.5 мм.;
Размер (D1) - 173.66 мм.;
Размер (f) - 3.1 мм.;
Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 100x180x60.3;

Габаритные и посадочные размеры:

Радиус наружней фаски - 2.1 мм.;
Масса - 5.78 кг;
Ширина наружной обоймы (C) - 60.3 мм.;
Ширина (высота) (B) - 60.3 мм.;
Высота. мм - 60.3;
Внешний диаметр - 180 мм;
Внутренний диаметр - 100 мм;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 3200 об/мин;
Частота вращения предельная при пластичной смазке - 2400 об/мин;
Грузоподъемность статическая - 159 кн;
Грузоподъемность динамическая - 168 кн;

Классификация:

Основной тип - шариковый радиально-упорный;
Обозначение - 5220nr;
Нагрузка - радиальная и осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 5220NR, технические характеристики и номинальные значения.

Таблица модификаций подшипника 5220NR

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
5220	Основное исполнение.	100	180	60.3	6.1
5220N	Только для тел качения. Канавка под стопорное кольцо на наружном кольце подшипника.	100	180	60.3	5.78
5220W	Только для тел качения. Максимальная грузоподъемность, паз для ввода шариков.	100	180	60.32	6.541
NJ5220	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	100	180	60.32	6.66
NU5220	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	100	180	60.32	6.49
5220ZZ	Только для тел качения. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	100	180	60.325	6.1
5220AN	Только для тел качения. Канавка под стопорное кольцо на наружном кольце подшипника.	100	180	60.3	5.78
5220 A	Только для тел качения. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	100	180	60.3	5.78
NUP5220	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	100	180	60.32	6.83
5220ANR	Только для тел качения. Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом.	100	180	60.3	5.78
5220-2RS	Только для тел качения. Контактные уплотнения типа RS с обеих сторон подшипника.	100	180	60.325	6.1
A 5220 WB	Без кольцевой канавки и смазочных отверстий в наружном кольце. Отверстия для смазки на наружном кольце подшипника напротив фиксатора..	100	180	60.325	7.2
A-5220-WS	Без кольцевой канавки и смазочных отверстий в наружном кольце. Отверстия для смазки на наружном кольце подшипника напротив фиксатора..	100	180	60.325	7.2

Модификации подшипника 5220NR - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
