Подшипник 5220 ISO

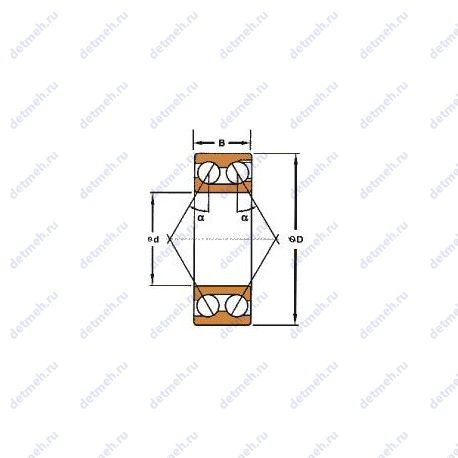

5220 — это импортный шариковый радиально-упорный подшипник, двухрядный, двойной, является основным конструктивным исполнением.
Размер подшипника: 100*180*60.3 мм.
Стандарт: ISO
Бренды: AST,FBJ,NACHI Смотреть все
Внутренний диаметр: 100 мм
Наружный диаметр: 180 мм
Ширина: 60.3 мм
Масса: 6.1 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 5220
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NJ5220 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт Канавка под стопорное кольцо на наружном кольце подшипника Штампованный сепаратор из стального листа | 100 | 180 | 60.32 | 6.66 |
| NU5220 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет Канавка под стопорное кольцо на наружном кольце подшипника | 100 | 180 | 60.32 | 6.49 |
| NUP5220 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо Канавка под стопорное кольцо на наружном кольце подшипника Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у подшипников класса точности Р4 | 100 | 180 | 60.32 | 6.83 |
| A 5220 WB | 100 | 180 | 60.325 | 7.2 | |
| A-5220-WS | 100 | 180 | 60.325 | 7.2 | |
| 5220ZZ | 100 | 180 | 60.325 | 6.1 | |
| 5220ANR | 100 | 180 | 60.3 | 5.78 | |
| 5220AN | 100 | 180 | 60.3 | 5.78 | |
| 5220NR | 100 | 180 | 60.3 | 5.78 | |
| 5220 A | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах | 100 | 180 | 60.3 | 5.78 |
| 5220N | 100 | 180 | 60.3 | 5.78 | |
| 5220W | Максимальная грузоподъемность, паз для ввода шариков | 100 | 180 | 60.32 | 6.541 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 5220
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| FBJ | 5220 | 100 | 180 | 60.3 | ISO |
| NACHI | 5220 | 100 | 180 | 60.3 | ISO |
| AST | 5220 | 100 | 180 | 60.3 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 5220
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 5220
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель AST
AST — AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.
Классификация:
- Основной тип - шариковый радиально-упорный;
- Тела качения - шарики;
- Нагрузка - радиальная и осевая;
- Обозначение - 5220;
Прочие характеристики:
- Размеры. мм - 100x180x60.325;
- Тип подшипника - open;
- Диаметр отверстия - 100.0000;
- Радиус (мин) - 2.100;
- Материал - 52100 chrome steel. or equivalent;
- Номинальная динамическая нагрузка - 186.000;
- Номинальная статическая нагрузка - 173.000;
- Максимальная скорость (смазка) - 2;
- Максимальная скорость (масло) - 3;
- Max. Shaft Shoulder Dia. Inner (Li) - 112.0;
- Min. Housing Shoulder Dia.. Outer (Lo) - 168.0;
- Precision - a1;
- Standard Clearance - c0;
Габаритные и посадочные размеры:
- Внутренний диаметр - 100 мм;
- Внешний диаметр - 180 мм;
- Высота. мм - 60.325;
- Внешний диаметр - 180.0000 мм;
- Ширина - 60.3250 мм;
- Масса - 6.100;
Производитель FBJ
FBJ — Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.
Классификация:
- Обозначение - 5220;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 100;
- D (мм) Наружный диаметр - 180;
- В (мм) Ширина - 60.3;
- m (кг) Масса - 5.996;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 126;
- Co (kN) Грузоподъемность статическая - 112;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 2400;
Производитель NACHI
NACHI — С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Классификация:
- Основной тип - шариковый радиально-упорный;
- Тела качения - шарики;
- Нагрузка - радиальная и осевая;
- Обозначение - 5220;
Прочие характеристики:
- Размеры. мм - 100x180x60.3;
- Количество дорожек качения - 2;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 100 мм;
- Внешний диаметр - 180 мм;
- Высота. мм - 60.3;
- Ширина (высота) (B) - 60.3 мм.;
- Ширина наружной обоймы (C) - 60.3 мм.;
- Масса - 5.78 кг;
- Радиус наружней фаски - 2.1 мм.;
- Угол наклона (α) - 30°;
Пропускная способность:
- Грузоподъемность динамическая - 168 кн;
- Грузоподъемность статическая - 159 кн;
- Частота вращения предельная при пластичной смазке - 2400 об/мин;
- Частота вращения предельная при жидкой смазке - 3200 об/мин;
