Роликовый подшипник NJ5220

Подшипник NJ5220 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 5220, размер 100*180*60.32 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 100 мм
Наружный диаметр: 180 мм
Ширина: 60.32 мм
Масса: 6.66 кг

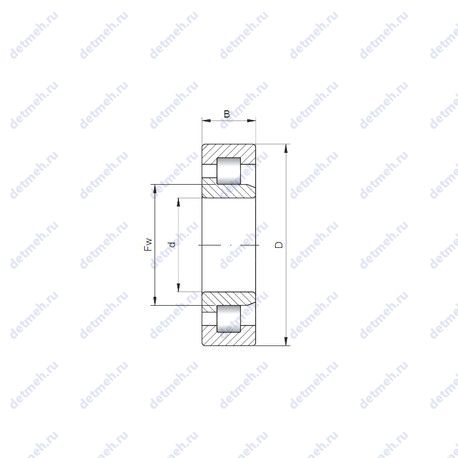

Подшипник NJ5220 чертеж — Чертеж подшипника NJ5220

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника NJ5220

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - nj5220;

Прочие характеристики:

Размеры. мм - 100x180x60.32;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 100 мм;
Внешний диаметр - 180 мм;
Высота. мм - 60.32;
Масса - 6.66 кг;
Ширина (высота) (B) - 60.32 мм.;
Ширина наружной обоймы (C) - 60.32 мм.;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - nj5220;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 60.32 мм.;
Ширина наружной обоймы (C) - 60.32 мм.;
Масса - 6.66 кг;
Внутренний диаметр - 100 мм;
Внешний диаметр - 180 мм;
Высота. мм - 60.32;

Прочие характеристики:

Размеры. мм - 100x180x60.32;
Количество дорожек качения - 1;
Уплотнение - нет;
Диаметр отверстия комплекта шариков/роликов (Fw) - 121 мм.;

Пропускная способность:

Грузоподъемность динамическая - 304 кн;
Грузоподъемность статическая - 473 кн;
Частота вращения предельная при пластичной смазке - 3200 об/мин;
Частота вращения предельная при жидкой смазке - 3800 об/мин;

В таблице приведены основные размеры подшипника NJ5220, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ5220

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
5220	Основное исполнение.	100	180	60.3	6.1
5220N	Только для тел качения. Канавка под стопорное кольцо на наружном кольце подшипника.	100	180	60.3	5.78
5220W	Только для тел качения. Максимальная грузоподъемность, паз для ввода шариков.	100	180	60.32	6.541
NU5220	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	100	180	60.32	6.49
5220ZZ	Только для тел качения. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	100	180	60.325	6.1
5220AN	Только для тел качения. Канавка под стопорное кольцо на наружном кольце подшипника.	100	180	60.3	5.78
5220NR	Только для тел качения. Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом.	100	180	60.3	5.78
5220 A	Только для тел качения. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	100	180	60.3	5.78
NUP5220	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	100	180	60.32	6.83
5220ANR	Только для тел качения. Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом.	100	180	60.3	5.78
5220-2RS	Только для тел качения. Контактные уплотнения типа RS с обеих сторон подшипника.	100	180	60.325	6.1
A 5220 WB	Без кольцевой канавки и смазочных отверстий в наружном кольце. Отверстия для смазки на наружном кольце подшипника напротив фиксатора..	100	180	60.325	7.2
A-5220-WS	Без кольцевой канавки и смазочных отверстий в наружном кольце. Отверстия для смазки на наружном кольце подшипника напротив фиксатора..	100	180	60.325	7.2

Модификации подшипника NJ5220 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NJ5220

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	NJ5220	100	180	60.32	ISO
ISO	NJ5220	100	180	60.32	ISO

Аналог подшипника NJ5220 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
