Роликовый подшипник 113624 АМН

Производитель ГПЗ-11

ОАО "Минский подшипниковый завод"

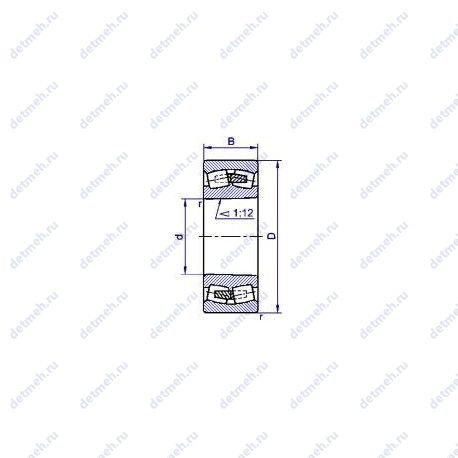

Габаритные и посадочные размеры:

• D (мм) Наружный диаметр - 260;
• d (мм) Внутренний диаметр - 120;
• В (мм) Ширина - 86;
• m (кг) Масса - 23.5;

Классификация:

• Обозначение - 113624 амн;

Прочие характеристики:

• ГОСТ - ГОСТ 520;
• dxl (мм) Размеры ролика - 38х31.541;
• Материал Марка стали - шх-15;
• N роликов Количество роликов - 28;

Пропускная способность:

• C (kN) Грузоподъемность динамическая - 812;
• Co (kN) Грузоподъемность статическая - 1050;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 1700;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 1300;

Производитель МПЗ

Основные потребители продукции ОАО «МПЗ» – предприятия машиностроительной, горнодобывающей, металлургической, энергетической, строительной, нефтегазовой и оборонной промышленности. Подшипники с торговой маркой MPZ находят все более широкое применение у потребителей, делающих ставку на надежность и долговечность оборудования. Новые разработки «МИНСКОГО ПОДШИПНИКОВОГО ЗАВОДА», многие из которых уникальны и не имеют аналогов в мире, позволяют предприятию быть в топе ведущих мировых производителей подшипников и составлять серьезную конкуренцию на рынке.

Исходные данные для расчета:

• Расчетный коэффициент (Y0) - 1.78;
• Расчетный коэффициент (Y1) - 1.82;
• Расчетный коэффициент (Y2) - 2.71;
• Расчетный коэффициент (e) - 0.37;

Прочие характеристики:

• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (b1) - 14 мм.;
• Номер по ГОСТ - 113624амн;
• Размер (d1) - 158 мм.;
• Размер (r5 min.) - 3 мм.;
• Размер (D1) - 218.5 мм.;

Классификация:

• Форма роликов - бочкообразные;
• Тела качения - ролики;
• Нагрузка - радиальная;
• Основной тип - роликовый радиальный сферический;
• Тип - сферический;

Габаритные и посадочные размеры:

• Внутренний диаметр - 120 мм;
• Внешний диаметр - 260 мм;
• Ширина (высота) (B) - 86 мм.;
• Масса - 22.64 кг;
• Ширина наружной обоймы (C) - 86 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 864 кн;
• Грузоподъемность статическая - 1094 кн;
• Частота вращения предельная при пластичной смазке - 1400 об/мин;
• Частота вращения предельная при жидкой смазке - 1800 об/мин;
