Подшипник 3624АМК1Н ГОСТ

Модификация 3624АМК1Н — это отечественный роликовый радиальный подшипник, двухрядный, с бортами на внутреннем кольце, основное конструктивное исполнение - 3624.
Импортный аналог - 22324ACJBW33.
Размер подшипника: 120*260*86 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренд: МПЗ
  3. Внутренний диаметрВнутренний диаметр: 120 мм
  4. Наружный диаметрНаружный диаметр: 260 мм
  5. ШиринаШирина: 86 мм
  6. МассаМасса: 22.35 кг

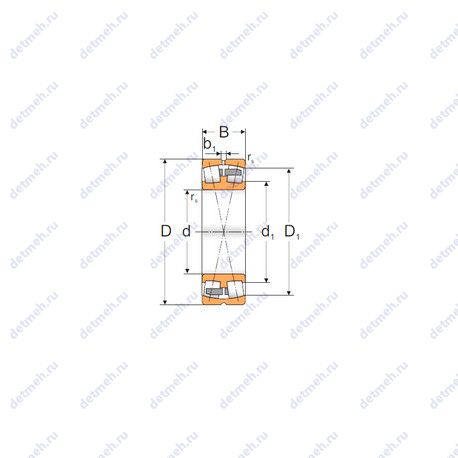

Подшипник 3624АМК1Н чертеж
Чертеж подшипника 3624АМК1Н

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 3624АМК1Н

Суффикс А — Повышенная грузоподъемность Суффикс М — Модифицированный контакт. Суффикс Н — Детали из теплостойкой стали

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 3624АМК1Н

НомерТехнические требованияd,ммD,ммB,ммm,кг
3624Основное исполнение.1202608622.378
20-3624 НДетали из теплостойкой стали
1202608624
30 36241202608623.7
30 3624 АПовышенная грузоподъемность
1202608623.70
30 3624 АНПовышенная грузоподъемность
Детали из теплостойкой стали
1202608623.70
3624 АПовышенная грузоподъемность
1202608624
3624 АКПовышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.
1202608623.70
3624 АНПовышенная грузоподъемность
Детали из теплостойкой стали
1202608623.70
3624 ЛСепаратор из латуни.
1202608624
3624 НДетали из теплостойкой стали
1202608623
3624 АМНПовышенная грузоподъемность
Модифицированный контакт.
Детали из теплостойкой стали
1202608623
3624АМНК5Повышенная грузоподъемность
Модифицированный контакт.
Детали из теплостойкой стали
1202608624.13
40-36241202608624
20 3624 АПовышенная грузоподъемность
1202608623.70
30 3624 АМНК5Повышенная грузоподъемность
Модифицированный контакт.
Детали из теплостойкой стали
1202608623.70
30 3624 АМНУПовышенная грузоподъемность
Дополнительные технические требования
Модифицированный контакт.
Детали из теплостойкой стали
1202608623.70
3624 АМНКПовышенная грузоподъемность
Модифицированный контакт.
Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки
Детали из теплостойкой стали
1202608623.7
3624 АНКПовышенная грузоподъемность
Детали из теплостойкой стали
1202608623.70
3624 A1202608623.70
8 3624 АПовышенная грузоподъемность
1202608623.70
6 3624 НШ1Нормы шумности
Детали из теплостойкой стали
1202608623.70
6 3624 НШНормы шумности
Детали из теплостойкой стали
1202608623.7
76 3624 НШ1Нормы шумности
Детали из теплостойкой стали
1202608623.70
76 3624 НШНормы шумности
Детали из теплостойкой стали
1202608623.70
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 3624АМК1Н

БрендНомерd,ммD,ммB,ммСтандарт
МПЗ3624АМК1Н12026086ГОСТ
MPZ22324 ACJBW3312026086ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 3624АМК1Н

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
362412026086
5362412026086
11362412026086
15362412026086
113624 А12026086Повышенной грузоподъёмности
113624 АН12026086Повышенной грузоподъёмности
113624 АНК12026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
113624 Л12026086Сепаратор из латуни
113624 Н12026086
113624 АМН12026086Повышенной грузоподъёмности
113624АМНК512026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
153624Н12026086
20-3624 Н12026086
30 113624 АН12026086Повышенной грузоподъёмности
30 362412026086
30 3624 А12026086Повышенной грузоподъёмности
30 3624 АН12026086Повышенной грузоподъёмности
3624 А12026086Повышенной грузоподъёмности
3624 АК12026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
3624 АН12026086Повышенной грузоподъёмности
3624 Л12026086Сепаратор из латуни
3624 Н12026086
3624 АМН12026086Повышенной грузоподъёмности
3624АМНК512026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
40-362412026086
53624 Н12026086
20 3624 А12026086Повышенной грузоподъёмности
30 113624 А12026086Повышенной грузоподъёмности
30 3624 АМНК512026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
30 3624 АМНУ12026086Повышенной грузоподъёмности
Специальные тех. требования
3624 АМНК12026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
3624 АНК12026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
3624 A12026086
8 113624 А12026086Повышенной грузоподъёмности
8 3624 А12026086Повышенной грузоподъёмности
6 3624 НШ112026086
6 3624 НШ12026086
76 3624 НШ112026086
76 3624 НШ12026086
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 3624АМК1Н

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель МПЗ

МПЗ — Основные потребители продукции ОАО «МПЗ» – предприятия машиностроительной, горнодобывающей, металлургической, энергетической, строительной, нефтегазовой и оборонной промышленности. Подшипники с торговой маркой MPZ находят все более широкое применение у потребителей, делающих ставку на надежность и долговечность оборудования. Новые разработки «МИНСКОГО ПОДШИПНИКОВОГО ЗАВОДА», многие из которых уникальны и не имеют аналогов в мире, позволяют предприятию быть в топе ведущих мировых производителей подшипников и составлять серьезную конкуренцию на рынке.

Классификация:

  • Основной тип - роликовый радиальный сферический;
  • Тела качения - ролики;
  • Нагрузка - радиальная;
  • Форма роликов - бочкообразные;
  • Тип - сферический;

Прочие характеристики:

  • Номер по ГОСТ - 3624амк1н;
  • Размер (d1) - 158 мм.;
  • Размер (r5 min.) - 3 мм.;
  • Размер (D1) - 218.8 мм.;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;
  • Размер (b1) - 14 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 120 мм;
  • Внешний диаметр - 260 мм;
  • Ширина (высота) (B) - 86 мм.;
  • Масса - 22.35 кг;
  • Ширина наружной обоймы (C) - 86 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 864 кн;
  • Грузоподъемность статическая - 1094 кн;
  • Частота вращения предельная при пластичной смазке - 1400 об/мин;
  • Частота вращения предельная при жидкой смазке - 1800 об/мин;

Исходные данные для расчета:

  • Расчетный коэффициент (e) - 0.37;
  • Расчетный коэффициент (Y0) - 1.78;
  • Расчетный коэффициент (Y1) - 1.82;
  • Расчетный коэффициент (Y2) - 2.71;
×
