Роликовый подшипник 22324 ACKMBW33

Подшипник 22324 ACKMBW33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 22324, размер 120*260*86 мм.
Отечественный аналог - 73623АМН.

Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 120 мм
Наружный диаметр: 260 мм
Ширина: 86 мм
Масса: 22.64 кг

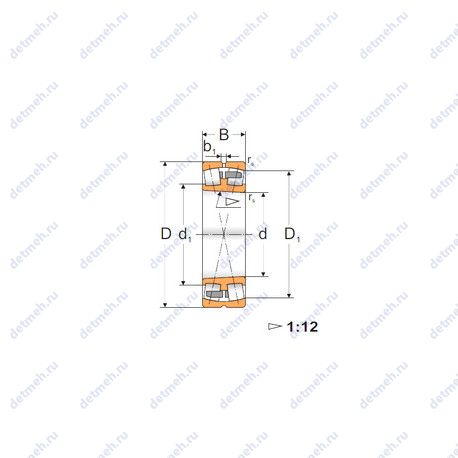

Подшипник 22324 ACKMBW33 чертеж — Чертеж подшипника 22324 ACKMBW33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс AC — Однорядный радиально-упорный шарикоподшипник с углом контакта 25° Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 22324 ACKMBW33

Производитель MPZ

Пропускная способность:

Частота вращения предельная при пластичной смазке - 1400 об/мин;
Частота вращения предельная при жидкой смазке - 1800 об/мин;
Грузоподъемность статическая - 1094 кн;
Грузоподъемность динамическая - 864 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 2.71;
Расчетный коэффициент (Y1) - 1.82;
Расчетный коэффициент (Y0) - 1.78;
Расчетный коэффициент (e) - 0.37;

Прочие характеристики:

Размер (b1) - 14 мм.;
Размер (d1) - 158 мм.;
Размер (D1) - 218.5 мм.;
Размер (r5 min.) - 3 мм.;
Размеры. мм - 120x260x86;
Уплотнение - нет;
Количество дорожек качения - 2;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - 22324 ackmbw33;
Форма роликов - бочкообразные;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 86 мм.;
Ширина (высота) (B) - 86 мм;
Внешний диаметр - 260 мм;
Внутренний диаметр - 120 мм;
Масса - 22.64 кг;
Высота. мм - 86;

В таблице приведены основные размеры подшипника 22324 ACKMBW33, технические характеристики и номинальные значения.

Таблица модификаций подшипника 22324 ACKMBW33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
22324	Основное исполнение.	120	260	86	22.378
22324B	Роликовый радиальный сферический подшипник, двухрядный.	120	260	86	21.5
22324CJ	Штампованный сепаратор из стального листа.	120	260	86	22.6
22324EX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	120	260	86	22.6
22324YM	Штампованный сепаратор из листовой латуни.	120	260	86	22.6
22324EM	Роликовый радиальный сферический подшипник, двухрядный.	120	260	86	23.21
22324BK	Коническое внутреннее отверстие, конусность 1:12.	120	260	86	21
22324 K	Коническое внутреннее отверстие, конусность 1:12.	120	260	86	22.378
22324EMK	Коническое внутреннее отверстие, конусность 1:12.	120	260	86	22.75
22324RHR	Роликовый радиальный сферический подшипник, двухрядный.	120	260	86	22.8
22324EXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	120	260	86	22.6
22324AEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	120	260	86	22.2
22324-E1	Роликовый радиальный сферический подшипник, двухрядный.	120	260	86	22.3
22324 VA	Исполнение для конкретной области применения.	120	260	86	23
22324W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	22
22324AEXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	120	260	86	22.2
22324MW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	22
22324RHRK	Коническое внутреннее отверстие, конусность 1:12.	120	260	86	22.3
22324 KVA	Коническое внутреннее отверстие, конусность 1:12. Исполнение для конкретной области применения.	120	260	86	23
22324EAE4	Роликовый радиальный сферический подшипник, двухрядный.	120	260	86	22.2
22324 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	21
22324YMW33	Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	22.6
22324-E1-K	Коническое внутреннее отверстие, конусность 1:12.	120	260	86	22.1
22324EMW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	22.87
22324EF800	Механически обработанный сепаратор из стали или специального чугуна.	120	260	86	23
22324EVBC4	Отклонения основных размеров.	120	260	86	0
22324EAKE4	Коническое внутреннее отверстие, конусность 1:12.	120	260	86	22.2
22324 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	22
22324UAVS2	Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C.	120	260	86	21.9
22324EAW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	22.4
22324CJW33	Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	22.6
22324EAKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	22.23
22324EKF800	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из стали или специального чугуна.	120	260	86	22.53
22324EMKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	22.52
TL22324EAE4	Роликовый радиальный сферический подшипник, двухрядный.	120	260	86	22.2
22324 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	21
22324-E-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	21.5
22324KCJW33	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	22.6
22324KYMW33	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	22.6
22324CJW33C4	Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	260	86	22.6

Модификации подшипника 22324 ACKMBW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 22324 ACKMBW33

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
МПЗ	73623АМН	115	260	86	ГОСТ
MPZ	22324 ACKMBW33	120	260	86	ISO

Аналог подшипника 22324 ACKMBW33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
