Подшипник 153624 ГОСТ

153624 — это отечественный роликовый радиальный подшипник, двухрядный, с коническим отверстием, является основным конструктивным исполнением.
Размер подшипника: 120*260*86 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: ГОСТ,ГПЗ-23
  3. Внутренний диаметрВнутренний диаметр: 120 мм
  4. Наружный диаметрНаружный диаметр: 260 мм
  5. ШиринаШирина: 86 мм
  6. МассаМасса: 24 кг

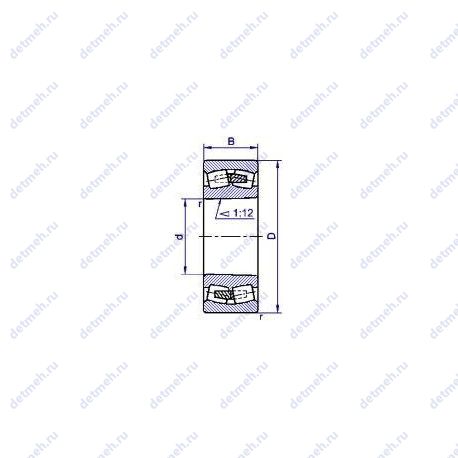

Подшипник 153624 чертеж
Чертеж подшипника 153624

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 153624

НомерТехнические требованияd,ммD,ммB,ммm,кг
153624НДетали из теплостойкой стали
1202608624
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 153624

БрендНомерd,ммD,ммB,ммСтандарт
ГПЗ-2315362412026086ГОСТ
ГОСТ15362412026086ГОСТ
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 153624

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
362412026086
5362412026086
11362412026086
113624 А12026086Повышенной грузоподъёмности
113624 АН12026086Повышенной грузоподъёмности
113624 АНК12026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
113624 Л12026086Сепаратор из латуни
113624 Н12026086
113624 АМН12026086Повышенной грузоподъёмности
113624АМНК512026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
153624Н12026086
20-3624 Н12026086
30 113624 АН12026086Повышенной грузоподъёмности
30 362412026086
30 3624 А12026086Повышенной грузоподъёмности
30 3624 АН12026086Повышенной грузоподъёмности
3624 А12026086Повышенной грузоподъёмности
3624 АК12026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
3624 АН12026086Повышенной грузоподъёмности
3624 Л12026086Сепаратор из латуни
3624 Н12026086
3624АМК1Н12026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
3624 АМН12026086Повышенной грузоподъёмности
3624АМНК512026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
40-362412026086
53624 Н12026086
20 3624 А12026086Повышенной грузоподъёмности
30 113624 А12026086Повышенной грузоподъёмности
30 3624 АМНК512026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
30 3624 АМНУ12026086Повышенной грузоподъёмности
Специальные тех. требования
3624 АМНК12026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
3624 АНК12026086Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
3624 A12026086
8 113624 А12026086Повышенной грузоподъёмности
8 3624 А12026086Повышенной грузоподъёмности
6 3624 НШ112026086
6 3624 НШ12026086
76 3624 НШ112026086
76 3624 НШ12026086
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 153624

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-23

ГПЗ-23 — ЗАО "Вологодский подшипниковый завод"

Классификация:

  • Обозначение - 153624;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 120;
  • D (мм) Наружный диаметр - 260;
  • В (мм) Ширина - 86;
  • m (кг) Масса - 24.0;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 845.0;
  • Co (kN) Грузоподъемность статическая - 670.0;

Производитель ГОСТ

Классификация:

  • Основной тип - роликовый радиальный сферический;
  • Тела качения - ролики;
  • Нагрузка - радиальная;
  • Тип - сферический;
  • Форма роликов - бочкообразные;

Прочие характеристики:

  • Номер по - 153624;
  • Размер (r) - 4 мм.;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 120 мм;
  • Внешний диаметр - 260 мм;
  • Ширина (высота) (B) - 86 мм.;
  • Масса - 24 кг;
  • Ширина наружной обоймы (C) - 86 мм.;
×
