Модификация 3624 Л — это отечественный роликовый радиальный подшипник, двухрядный, с бортами на внутреннем кольце, основное конструктивное исполнение - 3624.
Размер подшипника: 120*260*86 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Суффикс Л — Сепаратор из латуни.
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
---|---|---|---|---|---|
3624 | Основное исполнение. | 120 | 260 | 86 | 22.378 |
20-3624 Н | Детали из теплостойкой стали | 120 | 260 | 86 | 24 |
30 3624 | 120 | 260 | 86 | 23.7 | |
30 3624 А | Повышенная грузоподъемность | 120 | 260 | 86 | 23.70 |
30 3624 АН | Повышенная грузоподъемность Детали из теплостойкой стали | 120 | 260 | 86 | 23.70 |
3624 А | Повышенная грузоподъемность | 120 | 260 | 86 | 24 |
3624 АК | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. | 120 | 260 | 86 | 23.70 |
3624 АН | Повышенная грузоподъемность Детали из теплостойкой стали | 120 | 260 | 86 | 23.70 |
3624 Н | Детали из теплостойкой стали | 120 | 260 | 86 | 23 |
3624АМК1Н | Повышенная грузоподъемность Модифицированный контакт. Детали из теплостойкой стали | 120 | 260 | 86 | 22.35 |
3624 АМН | Повышенная грузоподъемность Модифицированный контакт. Детали из теплостойкой стали | 120 | 260 | 86 | 23 |
3624АМНК5 | Повышенная грузоподъемность Модифицированный контакт. Детали из теплостойкой стали | 120 | 260 | 86 | 24.13 |
40-3624 | 120 | 260 | 86 | 24 | |
20 3624 А | Повышенная грузоподъемность | 120 | 260 | 86 | 23.70 |
30 3624 АМНК5 | Повышенная грузоподъемность Модифицированный контакт. Детали из теплостойкой стали | 120 | 260 | 86 | 23.70 |
30 3624 АМНУ | Повышенная грузоподъемность Дополнительные технические требования Модифицированный контакт. Детали из теплостойкой стали | 120 | 260 | 86 | 23.70 |
3624 АМНК | Повышенная грузоподъемность Модифицированный контакт. Кольцевая проточка на середине цилиндрической наружной поверхности наружного кольца плюс три отверстия для смазки Детали из теплостойкой стали | 120 | 260 | 86 | 23.7 |
3624 АНК | Повышенная грузоподъемность Детали из теплостойкой стали | 120 | 260 | 86 | 23.70 |
3624 A | 120 | 260 | 86 | 23.70 | |
8 3624 А | Повышенная грузоподъемность | 120 | 260 | 86 | 23.70 |
6 3624 НШ1 | Нормы шумности Детали из теплостойкой стали | 120 | 260 | 86 | 23.70 |
6 3624 НШ | Нормы шумности Детали из теплостойкой стали | 120 | 260 | 86 | 23.7 |
76 3624 НШ1 | Нормы шумности Детали из теплостойкой стали | 120 | 260 | 86 | 23.70 |
76 3624 НШ | Нормы шумности Детали из теплостойкой стали | 120 | 260 | 86 | 23.70 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
Так же могут отличаться технические требования:
Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
---|---|---|---|---|---|---|
3624 | 120 | 260 | 86 | |||
53624 | 120 | 260 | 86 | |||
113624 | 120 | 260 | 86 | |||
153624 | 120 | 260 | 86 | |||
113624 А | 120 | 260 | 86 | Повышенной грузоподъёмности | ||
113624 АН | 120 | 260 | 86 | Повышенной грузоподъёмности | ||
113624 АНК | 120 | 260 | 86 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
113624 Л | 120 | 260 | 86 | Сепаратор из латуни | ||
113624 Н | 120 | 260 | 86 | |||
113624 АМН | 120 | 260 | 86 | Повышенной грузоподъёмности | ||
113624АМНК5 | 120 | 260 | 86 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
153624Н | 120 | 260 | 86 | |||
20-3624 Н | 120 | 260 | 86 | |||
30 113624 АН | 120 | 260 | 86 | Повышенной грузоподъёмности | ||
30 3624 | 120 | 260 | 86 | |||
30 3624 А | 120 | 260 | 86 | Повышенной грузоподъёмности | ||
30 3624 АН | 120 | 260 | 86 | Повышенной грузоподъёмности | ||
3624 А | 120 | 260 | 86 | Повышенной грузоподъёмности | ||
3624 АК | 120 | 260 | 86 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
3624 АН | 120 | 260 | 86 | Повышенной грузоподъёмности | ||
3624 Н | 120 | 260 | 86 | |||
3624АМК1Н | 120 | 260 | 86 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
3624 АМН | 120 | 260 | 86 | Повышенной грузоподъёмности | ||
3624АМНК5 | 120 | 260 | 86 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
40-3624 | 120 | 260 | 86 | |||
53624 Н | 120 | 260 | 86 | |||
20 3624 А | 120 | 260 | 86 | Повышенной грузоподъёмности | ||
30 113624 А | 120 | 260 | 86 | Повышенной грузоподъёмности | ||
30 3624 АМНК5 | 120 | 260 | 86 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
30 3624 АМНУ | 120 | 260 | 86 | Повышенной грузоподъёмности Специальные тех. требования | ||
3624 АМНК | 120 | 260 | 86 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
3624 АНК | 120 | 260 | 86 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
3624 A | 120 | 260 | 86 | |||
8 113624 А | 120 | 260 | 86 | Повышенной грузоподъёмности | ||
8 3624 А | 120 | 260 | 86 | Повышенной грузоподъёмности | ||
6 3624 НШ1 | 120 | 260 | 86 | |||
6 3624 НШ | 120 | 260 | 86 | |||
76 3624 НШ1 | 120 | 260 | 86 | |||
76 3624 НШ | 120 | 260 | 86 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Классификация:
Прочие характеристики:

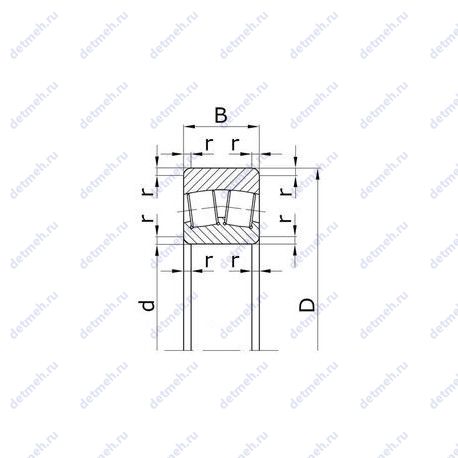

Габаритные и посадочные размеры:
