Подшипник 153624Н ГОСТ

Модификация 153624Н — это отечественный роликовый радиальный подшипник, двухрядный, с коническим отверстием, основное конструктивное исполнение - 153624.
Импортный аналог - 22324CCKW33.
Размер подшипника: 120*260*86 мм.

Стандарт: ГОСТ
Бренд: ГОСТ
Внутренний диаметр: 120 мм
Наружный диаметр: 260 мм
Ширина: 86 мм
Масса: 24 кг

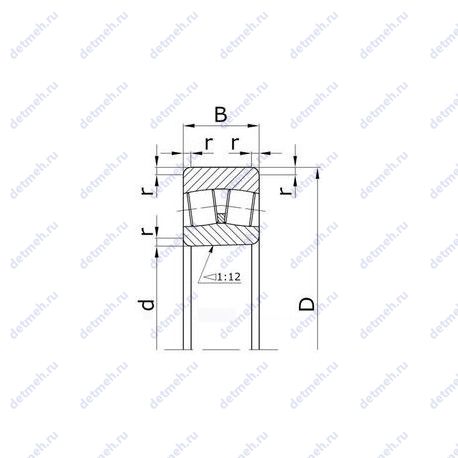

Подшипник 153624Н чертеж — Чертеж подшипника 153624Н

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Расшифровка
Модификации
Аналоги
Взаимозаменяемость
Размеры и характеристики

Расшифровка условного обозначения 153624Н

Суффикс Н — Детали из теплостойкой стали

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 153624Н

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
153624	Основное исполнение.	120	260	86	24

Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

Категория
Ряд момента трения
Группа радиального зазора
Класс точности

Так же могут отличаться технические требования:

Увеличенная грузоподъёмность
Изменения конструктивных решений
Модифицированный контакт
Нестандартные материалы
Специальные технические условия
Материал и конструкция сепараторов подшипника
Материалы колец и тел качения
Температура отпуска и рабочая температура
Марка смазки
Вибрация и шумность
Частота вращения предельная при пластичной смазке и жидкой
Максимальная эксплуатационная нагрузка
Уровень защиты

Таблица аналогов подшипника 153624Н

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГОСТ	153624Н	120	260	86	ГОСТ
SKF	22324 CCK/W33	120	260	86	ISO

Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника 153624Н

Номер	d,мм	D,мм	B,мм	Отличия	Различия
3624	120	260	86
53624	120	260	86
113624	120	260	86
153624	120	260	86
113624 А	120	260	86		Повышенной грузоподъёмности
113624 АН	120	260	86		Повышенной грузоподъёмности
113624 АНК	120	260	86	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
113624 Л	120	260	86	Сепаратор из латуни
113624 Н	120	260	86
113624 АМН	120	260	86		Повышенной грузоподъёмности
113624АМНК5	120	260	86	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
20-3624 Н	120	260	86
30 113624 АН	120	260	86		Повышенной грузоподъёмности
30 3624	120	260	86
30 3624 А	120	260	86		Повышенной грузоподъёмности
30 3624 АН	120	260	86		Повышенной грузоподъёмности
3624 А	120	260	86		Повышенной грузоподъёмности
3624 АК	120	260	86	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
3624 АН	120	260	86		Повышенной грузоподъёмности
3624 Л	120	260	86	Сепаратор из латуни
3624 Н	120	260	86
3624АМК1Н	120	260	86	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
3624 АМН	120	260	86		Повышенной грузоподъёмности
3624АМНК5	120	260	86	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
40-3624	120	260	86
53624 Н	120	260	86
20 3624 А	120	260	86		Повышенной грузоподъёмности
30 113624 А	120	260	86		Повышенной грузоподъёмности
30 3624 АМНК5	120	260	86	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
30 3624 АМНУ	120	260	86		Повышенной грузоподъёмности Специальные тех. требования
3624 АМНК	120	260	86	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
3624 АНК	120	260	86	Проточка на внешнем кольце для смазки	Повышенной грузоподъёмности
3624 A	120	260	86
8 113624 А	120	260	86		Повышенной грузоподъёмности
8 3624 А	120	260	86		Повышенной грузоподъёмности
6 3624 НШ1	120	260	86
6 3624 НШ	120	260	86
76 3624 НШ1	120	260	86
76 3624 НШ	120	260	86

Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 153624Н

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГОСТ

Классификация:

Основной тип - роликовый радиальный сферический;
Тела качения - ролики;
Нагрузка - радиальная;
Тип - сферический;
Форма роликов - бочкообразные;

Прочие характеристики:

Номер по - 153624н;
Размеры. мм - 120x260x86;
Импортный аналог - 22324cck/w33;

Габаритные и посадочные размеры:

Внутренний диаметр - 120 мм;
Внешний диаметр - 260 мм;
Ширина (высота) (B) - 86;
Радиус наружней фаски - 4;
Масса - 24 кг;
