Роликовый подшипник NJ2305E.TVP

Подшипник NJ2305E.TVP — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2305, размер 25*54*24 мм.

Стандарт: ISO
Бренд: Timken
Внутренний диаметр: 25 мм
Наружный диаметр: 54 мм
Ширина: 24 мм
Масса: 0.348 кг

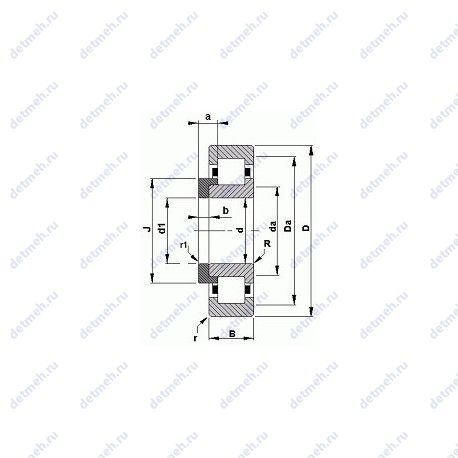

Подшипник NJ2305E.TVP чертеж — Чертеж подшипника NJ2305E.TVP

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт Суффикс T — Механически обработанный сепаратор из текстолита Суффикс V — Бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NJ2305E.TVP

Производитель Timken

Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.

Классификация:

Нагрузка: радиальная
Основной тип: роликовый радиальный
Обозначение: nj2305e.tvp
Тела качения: ролики

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке: 6900
n oil (1/min) Ном. частота вращен. при жидк. смазке: 8300
Co (kN) Грузоподъемность статическая: 57.6
C (kN) Грузоподъемность динамическая: 58.1

Габаритные и посадочные размеры:

m (кг) Масса: 0.348
В (мм) Ширина: 24
D (мм) Наружный диаметр: 62
d (мм) Внутренний диаметр: 25
Наружный диаметр (E): 54 мм.
Внутренний диаметр (F): 34 мм.
Ширина (высота) (B): 24 мм
Масса: 0.348 кг
Ширина наружной обоймы (C): 24 мм
Внешний диаметр: 62 мм
Внутренний диаметр: 25 мм

Прочие характеристики:

Размер (J): 38.3 мм.
Размер (H): 50.1 мм.
Размер (r1 max.): 1.1 мм.
Уплотнение: нет
Количество дорожек качения: 1
Размер (r): 1.1 мм

В таблице приведены основные размеры подшипника NJ2305E.TVP, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ2305E.TVP

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2305	Основное исполнение.	25	62	24	319
2305S	Роликовый радиальный подшипник, однорядный.	25	62	24	0.319
2305 K	Коническое внутреннее отверстие, конусность 1:12.	25	62	24	0.34
2305SK	Коническое внутреннее отверстие, конусность 1:12.	25	62	24	0.319
2305 M	Только для внутреннего и наружного колец.	25	62	24	0.34
NH2305	Роликовый радиальный подшипник, однорядный.	25	62	24	0.376
N2305E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	25	62	24	0.355
NF2305	Роликовый радиальный подшипник, однорядный.	25	62	24	0
N 2305	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	25	62	24	0.35
NF2305E	Роликовый радиальный подшипник, однорядный.	25	62	24	0.34
NU2305R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	25	62	24	0.35
NJ2305R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	25	62	24	0.35
NU 2305	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	25	62	24	0.345
NJ 2305	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	25	62	24	0.345
2305G15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	62	24	0.33
NU2305E	Роликовый радиальный подшипник, однорядный.	25	62	24	0.356
NJ2305E	Роликовый радиальный подшипник, однорядный.	25	62	24	0.359
2305KG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12.	25	62	24	0.33
NUP 2305	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	25	62	24	0.345
RUS2305E	Роликовый радиальный подшипник, однорядный.	34	62	24	0.26
NH2305 E	Роликовый радиальный подшипник, однорядный.	25	62	24	0.376
NUP2305R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	25	62	24	0.35
NUP2305E	Роликовый радиальный подшипник, однорядный.	25	62	24	352
2305-TVH	Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66.	25	62	24	0.335
2305-2RS	Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника.	25	62	24	0.361
NJ2305 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита.	25	62	24	0.338
NU2305 ET	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	25	62	24	0.338
SL19 2305	Специальный шариковый подшипник.	25	62	24	0.37
NJ2305-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	25	62	24	0.4
2305 ETN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	25	62	24	0.34
2305EKTN9	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	25	62	24	0.34
2305EEG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	62	24	0.35
NJF2305 V	Бессепараторный подшипник.	25	62	24	0.37
H-E32305J	Закрепительная втулка для дюймового вала. Штампованный сепаратор из стального листа.	25	62	24	0.378
NUP2305 EN	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Канавка под стопорное кольцо на наружном кольце подшипника.	25	62	24	366
NU2305EG15	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	62	24	0.34
NJ2305EG15	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	62	24	0.35
ZSL19 2305	Роликовый радиальный подшипник, однорядный.	25	62	24	0.36
NUP2305 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор из текстолита.	25	62	24	0.338
NUP2305 EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	25	62	24	408

Модификации подшипника NJ2305E.TVP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
