Роликовый подшипник RNU 211 ECJ

Подшипник RNU 211 ECJ — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 211, размер 100*100*21 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 100 мм
Наружный диаметр: 100 мм
Ширина: 21 мм
Масса: 0.501 кг

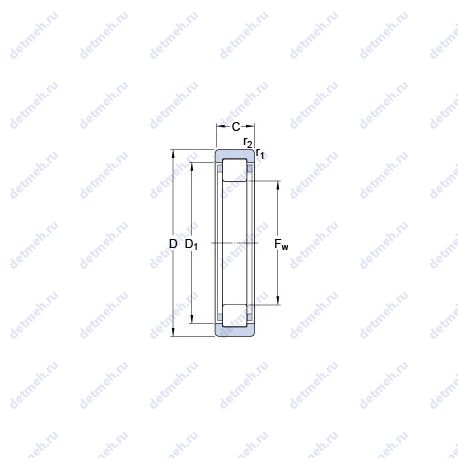

Подшипник RNU 211 ECJ чертеж — Чертеж подшипника RNU 211 ECJ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс RNU — Только наружная часть, сепаратор и ролики в сборе - два фланца на наружном кольце Суффикс J — Штампованный сепаратор из стального листа

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника RNU 211 ECJ

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

Динамическая грузоподъемность (C) - 96.5 кн;
Предельная частота вращения - 8000 об/мин;
Номинальная частота вращения - 7500 об/мин;
Статическая грузоподъемность (C0) - 95 кн;

Прочие характеристики:

Fw - 66 мм;
Da max. - 91.4 мм;
r1.2 min. - 1.5 мм;
Размер сопряженных деталей (ra max.) - 1.5 мм;
Размер сопряженных деталей (da max) - 64 мм;
Размер (D1) - 85.6 мм;
Граничная нагрузка по усталости (Pu) - 12.2 кн;
Размеры. мм - 100x66x21;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.15;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - rnu 211 ecj;
Тела качения - ролики;

Габаритные и посадочные размеры:

Наружный диаметр (D) - 100 мм;
Масса - 0.501 кг;
Ширина наружной обоймы (C) - 21 мм;
Высота. мм - 21;
Внешний диаметр - 66 мм;
Внутренний диаметр - 100 мм;

В таблице приведены основные размеры подшипника RNU 211 ECJ, технические характеристики и номинальные значения.

Таблица модификаций подшипника RNU 211 ECJ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
211	Основное исполнение.	55	100	21	0.66
Q211	Роликовый радиальный подшипник.	55	100	21	0.78
211W	Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков.	55	100	21	0.68
211К	Только для внутреннего и наружного колец.	55	100	21	0.635
US211	Роликовый радиальный подшипник.	55	100	23	1.07
EX211	Роликовый радиальный подшипник.	55	100	71.3	1.39
ER211	Роликовый радиальный подшипник.	55	100	55.6	1.41
FD211	Роликовый радиальный подшипник.	55	100	32.5	1.26
ES211	Роликовый радиальный подшипник.	55	100	48.4	0.87
UK211	Роликовый радиальный подшипник.	55	100	40	1.09
SA211	Роликовый радиальный подшипник.	55	100	32.5	1.26
UC211	Роликовый радиальный подшипник.	55	100	55.6	1.11
SB211	Роликовый радиальный подшипник.	55	100	45.3	1.1
NH211	Роликовый радиальный подшипник.	55	100	21	0.737
211-Z	Только для внутреннего и наружного колец. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	55	100	21	0.66
NA211	Игольчатый роликовый подшипник с размерами по ISO 15.	55	100	55.5	1.39
N211E	Роликовый радиальный подшипник.	55	100	21	0.64
N 211	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	55	100	21	655
BL 211	Узел плавающих подшипников..	55	100	21	0.667
NF211E	Роликовый радиальный подшипник.	55	100	21	0.69
SUC211	Роликовый радиальный подшипник.	55	100	55.6	0
QJF211	Роликовый радиальный подшипник.	55	100	21	0.76
211-2Z	Только для внутреннего и наружного колец. Защитные металлические шайбы типа Z с двух сторон подшипника.	55	100	21	0.66
211 NR	Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца.	55	100	21	0.66
NU 211	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	55	100	21	0.66
NP 211	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	55	100	21	0.719
NJ211R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	55	100	21	0.65
NU211R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	55	100	21	0.65
NJ 211	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	55	100	21	0.64
NF 211	Внутреннем кольце с двойным фланцем, внешнее с одним..	55	100	21	0.66
NU211E	Роликовый радиальный подшипник.	55	100	21	665
QJ 211	Шариковый подшипник с четырех-точечным контактом.	55	100	21	0.77
YET211	Роликовый радиальный подшипник.	55	100	32.6	1
SA211F	Механически обработанный сепаратор из стали или специального чугуна.	55	100	32.4	1.2
NJ211E	Роликовый радиальный подшипник.	55	100	21	0.648
QJ211FM	Шариковый подшипник с четырех-точечным контактом. Механически обработанный сепаратор из стали или специального чугуна.	55	100	21	0
W211PP3	Контактные уплотнения с двух сторон у опорных роликов.	38.1	100	33.324	1.27
ES211G2	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	55	100	48.4	0.87
QJ211T1	Шариковый подшипник с четырех-точечным контактом. Фенольный механически обработанный сепаратор.	55	100	21	0.77
UK211+H	Роликовый радиальный подшипник.	50	100	59	1.19

Модификации подшипника RNU 211 ECJ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
