Роликовый подшипник NU 224 ECM/C3VL0241
Подшипник NU 224 ECM/C3VL0241 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 224, размер 120*215*40 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 120 мм
Наружный диаметр: 215 мм
Ширина: 40 мм
Масса: 6.63 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

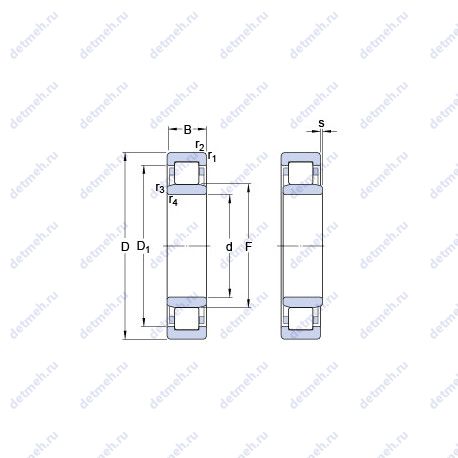

Таблица размеров и характеристик подшипника NU 224 ECM/C3VL0241
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер сопряженных деталей (da max) - 140 мм;
- s - 1.9 мм;
- F - 143.5 мм;
- da min. - 132 мм;
- rb max. - 2 мм;
- Da max. - 203 мм;
- Da min. - 193 мм;
- Размер сопряженных деталей (db min) - 146 мм;
- r3.4 min. - 2.1 мм;
- r1.2 min. - 2.1 мм;
- Размер сопряженных деталей (ra max.) - 2 мм;
- Размер (D1) - 188 мм;
- Граничная нагрузка по усталости (Pu) - 50 кн;
- Размеры. мм - 215x120x40;
Исходные данные для расчета:
- Расчетный коэффициент (kr) - 0.15;
Пропускная способность:
- Предельная частота вращения - 3600 об/мин;
- Номинальная частота вращения - 3000 об/мин;
- Статическая грузоподъемность (C0) - 440 кн;
- Динамическая грузоподъемность (C) - 341 кн;
Классификация:
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный;
- Обозначение - nu 224 ecm/c3vl0241;
- Тела качения - ролики;
Габаритные и посадочные размеры:
- Ширина (высота) (B) - 40 мм;
- Внутренний диаметр (d) - 120 мм;
- Наружный диаметр (D) - 215 мм;
- Масса - 6.63 кг;
- Высота. мм - 40;
- Внешний диаметр - 120 мм;
- Внутренний диаметр - 215 мм;
В таблице приведены основные размеры подшипника NU 224 ECM/C3VL0241, технические характеристики и номинальные значения.
Таблица модификаций подшипника NU 224 ECM/C3VL0241
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 224К | Только для внутреннего и наружного колец. | 120 | 215 | 40 | 7.06 |
| Q224 | Роликовый радиальный подшипник, однорядный. | 120 | 215 | 40 | 7.16 |
| NH224 | Роликовый радиальный подшипник, однорядный. | 120 | 215 | 51 | 6.56 |
| 224W3 | Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков. | 120 | 215 | 40 | 6.586 |
| N 224 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 120 | 215 | 40 | 5.75 |
| QJ 224 | Шариковый подшипник с четырех-точечным контактом. | 120 | 215 | 40 | 6.95 |
| NP 224 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 120 | 215 | 40 | 6.34 |
| NJ224R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 215 | 40 | 5.85 |
| NU224R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 215 | 40 | 5.85 |
| NU224E | Роликовый радиальный подшипник, однорядный. | 120 | 215 | 40 | 5.85 |
| NJ224E | Роликовый радиальный подшипник, однорядный. | 120 | 215 | 40 | 6 |
| N224 E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 120 | 215 | 40 | 5.65 |
| NU 224 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 215 | 40 | 5.75 |
| NJ 224 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 215 | 40 | 5.75 |
| NF 224 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 120 | 215 | 40 | 5.75 |
| N224 M | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 120 | 215 | 40 | 6.19 |
| NJ224EM | Роликовый радиальный подшипник, однорядный. | 120 | 215 | 40 | 6.56 |
| NUP224R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 215 | 40 | 5.85 |
| NU224EM | Роликовый радиальный подшипник, однорядный. | 120 | 215 | 40 | 6.46 |
| NUP 224 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 215 | 40 | 6.17 |
| NUP224E | Роликовый радиальный подшипник, однорядный. | 120 | 215 | 40 | 6.16 |
| NP224 E | Роликовый радиальный подшипник, однорядный. | 120 | 215 | 40 | 6.34 |
| NF224 E | Роликовый радиальный подшипник, однорядный. | 120 | 215 | 40 | 6.09 |
| NH224 E | Роликовый радиальный подшипник, однорядный. | 120 | 215 | 40 | 6.56 |
| QJ224WC4 | Шариковый подшипник с четырех-точечным контактом. Угол контакта 15°. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 120 | 215 | 40 | 6.75 |
| NUP224EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 215 | 40 | 6.43 |
| NJ224EG15 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 120 | 215 | 40 | 6.04 |
| N 224 ECP | Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 120 | 215 | 40 | 5.727 |
| N 224 ECM | Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. | 120 | 215 | 40 | 6.512 |
| QJ 224 N2 | Шариковый подшипник с четырех-точечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. | 120 | 215 | 40 | 6.95 |
| NU224EG15 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 120 | 215 | 40 | 5.91 |
| N224-E-M6 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 120 | 215 | 40 | 5.7 |
| NJ224-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 215 | 40 | 5.7 |
| NU 224 ECP | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 120 | 215 | 40 | 5.6 |
| NU 224 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. | 120 | 215 | 40 | 6.56 |
| NU 224 ECJ | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Штампованный сепаратор из стального листа. | 120 | 215 | 40 | 5.65 |
| NJ 224 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. | 120 | 215 | 40 | 6.517 |
| NJ 224 ECP | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 120 | 215 | 40 | 5.855 |
| NJ 224 ECJ | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Штампованный сепаратор из стального листа. | 120 | 215 | 40 | 5.766 |
| NU224-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 215 | 40 | 5.7 |
Модификации подшипника NU 224 ECM/C3VL0241 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
