Тороидальный подшипник C 2228 K + AHX 3128

Подшипник C 2228 K + AHX 3128 — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 2228, размер 135*250*68 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 135 мм
Наружный диаметр: 250 мм
Ширина: 68 мм
Масса: 15.5 кг

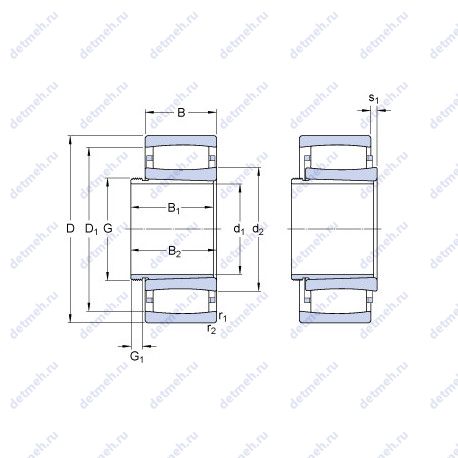

Подшипник C 2228 K + AHX 3128 чертеж — Чертеж подшипника C 2228 K + AHX 3128

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Тороидальный подшипник CARB Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника C 2228 K + AHX 3128

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - c 2228 k + ahx 3128;
Тела качения - ролики;

Исходные данные для расчета:

Рабочий коэффициент подачи k2 - 0.108;
Коэффициент отклонения k1 - 0.109;

Прочие характеристики:

s1 - 13.7 мм;
G1 - 150 мм;
Резьба (G) - m 150x2;
B1 - 83 мм;
da min. - 147 мм;
d2 - 173 мм;
Ca min. - 2.3 мм;
Da max. - 236 мм;
Da min. - 207 мм;
r1.2 min. - 3 мм;
Размер (d1) - 135 мм;
Размер сопряженных деталей (ra max.) - 2.5 мм;
Размер сопряженных деталей (da max) - 191 мм;
Размер (D1) - 223 мм;
Граничная нагрузка по усталости (Pu) - 102 кн;
Размеры. мм - 250x135x83;

Пропускная способность:

Предельная частота вращения - 3200 об/мин;
Номинальная частота вращения - 2400 об/мин;
Статическая грузоподъемность (C0) - 1060 кн;
Динамическая грузоподъемность (C) - 830 кн;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 68 мм;
Наружный диаметр (D) - 250 мм;
Масса - 15.5 кг;
Высота. мм - 83;
Внешний диаметр - 135 мм;
Внутренний диаметр - 250 мм;

В таблице приведены основные размеры подшипника C 2228 K + AHX 3128, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 2228 K + AHX 3128

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2228	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	140	250	68	14.3
C2228M	Цилиндрический роликоподшипник (или сам подшипник).	140	250	68	15.66
NF2228	Тороидальный подшипник, однорядный.	140	250	68	15.5
NH2228	Тороидальный подшипник, однорядный.	140	250	68	15.37
NP2228	Тороидальный подшипник, однорядный.	140	250	68	16.1
C 2228	Тороидальный подшипник CARB.	140	250	68	14
NJ2228E	Тороидальный подшипник, однорядный.	140	250	68	14.68
NU2228R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	250	68	14.3
NU2228E	Тороидальный подшипник, однорядный.	140	250	68	14.3
NJ2228R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	250	68	14.3
NJ 2228	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	250	68	14.68
NU 2228	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	250	68	14.3
NUP2228	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	250	68	15.06
N2228 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	140	250	68	14.3
NJ2228EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	250	68	15.2
NUP2228R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	250	68	14.3
C 2228 K	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	135	250	68	15.5
NU2228EM	Тороидальный подшипник, однорядный.	140	250	68	15.22
NJ2228 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	250	68	14.83
NUP2228E	Тороидальный подшипник, однорядный.	140	250	68	15.06
NP2228 E	Тороидальный подшипник, однорядный.	140	250	68	16.1
NH2228 E	Тороидальный подшипник, однорядный.	140	250	68	15.37
NF2228 E	Тороидальный подшипник, однорядный.	140	250	68	15.5
SL18 2228	Специальный шариковый подшипник.	140	250	68	14.47
NUP2228 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	250	68	15.16
NUP2228EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	250	68	15.2
NCF 2228 V	Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном..	140	250	68	14.47
NU2228-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	250	68	15.5
NJ2228-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	250	68	15.5
NU2228-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	250	68	14.5
NJ2228-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	250	68	14.7
NJ2228-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	140	250	68	15.5
NU 2228 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	140	250	68	14.97
NJ 2228 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	140	250	68	15.27
NUP2228-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	250	68	16.8
NUP2228-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	250	68	15.5
NU2228-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	140	250	68	15.5
NU2228-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	140	250	68	15.5
NJ2228-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	140	250	68	15.5
NUP2228-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	140	250	68	15.5

Модификации подшипника C 2228 K + AHX 3128 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
