Роликовый подшипник NJ409-M+HJ409

Подшипник NJ409-M+HJ409 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 409, размер 45*120*29 мм.

Стандарт: ISO
Бренд: NKE
Внутренний диаметр: 45 мм
Наружный диаметр: 120 мм
Ширина: 29 мм
Масса: 1.89 кг

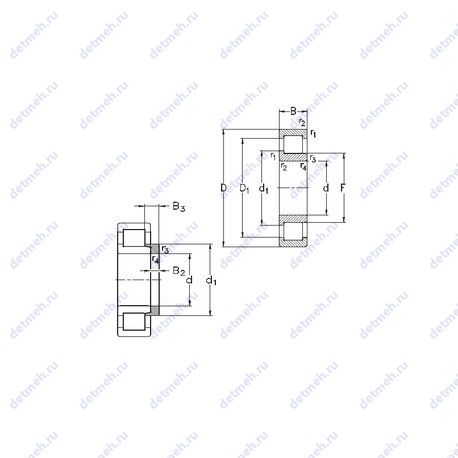

Подшипник NJ409-M+HJ409 чертеж — Чертеж подшипника NJ409-M+HJ409

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт Суффикс J — Штампованный сепаратор из стального листа

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NJ409-M+HJ409

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Прочие характеристики:

Размер (r2 min.) - 2 мм;
Размер (B3) - 13.5 мм.;
Размер (B2) - 8 мм.;
Размер (D1) - 93.9 мм.;
Размер (d1) - 71.8 мм.;
Размер (r4 min.) - 2 мм;
Размер (r3 min.) - 2 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r1 min.) - 2 мм;
Размеры. мм - 45x120x29;

Габаритные и посадочные размеры:

Внутренний диаметр (F) - 64.5 мм.;
Масса - 1.89 кг;
Ширина наружной обоймы (C) - 29 мм;
Ширина (высота) (B) - 29 мм;
Высота. мм - 29;
Внешний диаметр - 120 мм;
Внутренний диаметр - 45 мм;

Пропускная способность:

Частота вращения предельная - 7500 об/мин;
Грузоподъемность статическая - 102 кн;
Грузоподъемность динамическая - 107 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nj409-m+hj409;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NJ409-M+HJ409, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ409-M+HJ409

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N 409	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	45	120	29	1.62
NH409	Роликовый радиальный подшипник, однорядный.	45	120	29	1.815
NF 409	Внутреннем кольце с двойным фланцем, внешнее с одним..	45	120	29	1.62
NJ 409	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	120	29	1.65
NU 409	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	120	29	1.64
NP 409	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	45	120	29	1.843
NU409-M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	120	29	1.7
NJ409-M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	120	29	1.7
NUP 409	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	45	120	29	1.727
NU409 MA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	120	29	1.86
NU409-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	120	29	1.87
NJ409-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	120	29	1.9
NUP409-M	Роликовый радиальный подшипник, однорядный.	45	120	29	1.82
NJ409 MA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	120	29	1.9
NJ 409 MAS	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	45	120	29	1.83
NJ409+HJ409	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	45	120	29	1.8
NJ409-M1 + HJ409	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	45	120	29	1.9

Модификации подшипника NJ409-M+HJ409 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
