Роликовый подшипник NU409 MA

Подшипник NU409 MA — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 409, размер 45*120*29 мм.

Стандарт: ISO
Бренд: AST
Внутренний диаметр: 45 мм
Наружный диаметр: 120 мм
Ширина: 29 мм
Масса: 1.86 кг

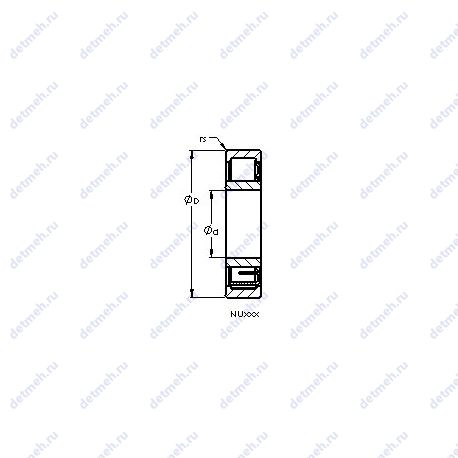

Подшипник NU409 MA чертеж — Чертеж подшипника NU409 MA

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NU — Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NU409 MA

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Габаритные и посадочные размеры:

Ширина - 29.0000 мм;
Масса - 1.860;
Внешний диаметр - 120.0000 мм;
Высота. мм - 29;
Внешний диаметр - 120 мм;
Внутренний диаметр - 45 мм;

Прочие характеристики:

Standard Clearance - c0;
Precision - rbec 1;
Max. Shaft Shoulder Dia. Inner (Li) - 64.5;
Максимальная скорость (масло) - 8;
Максимальная скорость (смазка) - 6;
Номинальная статическая нагрузка - 122.600;
Номинальная динамическая нагрузка - 123.700;
Материал - 52100 chrome steel. or equivalent;
Радиус (мин) - 2.000;
Диаметр отверстия - 45.0000;
Тип подшипника - nu;
Размеры. мм - 45x120x29;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nu409 ma;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NU409 MA, технические характеристики и номинальные значения.

Таблица модификаций подшипника NU409 MA

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N 409	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	45	120	29	1.62
NH409	Роликовый радиальный подшипник, однорядный.	45	120	29	1.815
NF 409	Внутреннем кольце с двойным фланцем, внешнее с одним..	45	120	29	1.62
NJ 409	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	120	29	1.65
NU 409	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	120	29	1.64
NP 409	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	45	120	29	1.843
NU409-M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	120	29	1.7
NUP 409	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	45	120	29	1.727
NJ409-M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	120	29	1.7
NUP409-M	Роликовый радиальный подшипник, однорядный.	45	120	29	1.82
NU409-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	45	120	29	1.87
NJ409-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	120	29	1.9
NJ409 MA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	45	120	29	1.9
NJ 409 MAS	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	45	120	29	1.83
NJ409+HJ409	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	45	120	29	1.8
NJ409-M+HJ409	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	45	120	29	1.89
NJ409-M1 + HJ409	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа.	45	120	29	1.9

Модификации подшипника NU409 MA - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
