Роликовый подшипник NUP 409

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - nup409, nup 409;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 45x120x29;
• Количество дорожек качения - 1;
• Уплотнение - нет;

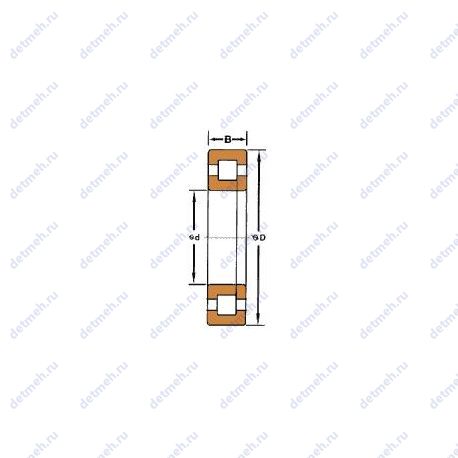

Габаритные и посадочные размеры:

• Внутренний диаметр - 45 мм;
• Внешний диаметр - 120 мм;
• Высота. мм - 29;
• Ширина наружной обоймы (C) - 29 мм;
• Масса - 1.62 кг;
• Ширина (высота) (B) - 29 мм;
• Внутренний диаметр (F) - 64.5 мм.;
• d (мм) Внутренний диаметр - 45;
• D (мм) Наружный диаметр - 120;
• В (мм) Ширина - 29;
• m (кг) Масса - 1.62;

Пропускная способность:

• Грузоподъемность динамическая - 107 кн;
• Грузоподъемность статическая - 102 кн;
• Частота вращения предельная при пластичной смазке - 5600 об/мин;
• Частота вращения предельная при жидкой смазке - 6700 об/мин;
• C (kN) Грузоподъемность динамическая - 80;
• Co (kN) Грузоподъемность статическая - 76;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 5700;

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - nup409;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 45x120x29;
• Диаметр отверстия комплекта шариков/роликов (Fw) - 64.5 мм.;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (r1 min.) - 2 мм;

Габаритные и посадочные размеры:

• Внутренний диаметр - 45 мм;
• Внешний диаметр - 120 мм;
• Высота. мм - 29;
• Ширина наружной обоймы (C) - 29 мм;
• Масса - 1.64 кг;
• Ширина (высота) (B) - 29 мм;
• Радиус наружней фаски - 2 мм;

Пропускная способность:

• Грузоподъемность динамическая - 115 кн;
• Грузоподъемность статическая - 112 кн;
• Частота вращения предельная при пластичной смазке - 5400 об/мин;
• Частота вращения предельная при жидкой смазке - 7200 об/мин;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - nup409;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 45x120x29;
• Диаметр отверстия комплекта шариков/роликов (Fw) - 64.5 мм.;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (r1 min.) - 2 мм;
• Размер (J) - 71.8 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 45 мм;
• Внешний диаметр - 120 мм;
• Высота. мм - 29;
• Ширина наружной обоймы (C) - 29 мм;
• Масса - 1.62 кг;
• Ширина (высота) (B) - 29 мм;
• Радиус наружней фаски - 2 мм;

Пропускная способность:

• Грузоподъемность динамическая - 107 кн;
• Грузоподъемность статическая - 102 кн;
• Частота вращения предельная при пластичной смазке - 5 100 об/мин;
• Частота вращения предельная при жидкой смазке - 6 000 об/мин;

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Нагрузка - радиальная;
• Обозначение - nup409;

Прочие характеристики:

• Размеры. мм - 45x120x29;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Диаметр отверстия комплекта шариков/роликов (Fw) - 64.5 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 45 мм;
• Внешний диаметр - 120 мм;
• Высота. мм - 29;
• Ширина (высота) (B) - 29 мм;
• Ширина наружной обоймы (C) - 29 мм;
• Масса - 1.8 кг;

Пропускная способность:

• Грузоподъемность динамическая - 100 кн;
• Грузоподъемность статическая - 102 кн;
• Частота вращения предельная при пластичной смазке - 5000 об/мин;
• Частота вращения предельная при жидкой смазке - 6300 об/мин;

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Нагрузка - радиальная;
• Обозначение - nup 409;

Прочие характеристики:

• Размеры. мм - 45x120x29;
• Размер (r1 min.) - 2 мм;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Диаметр отверстия комплекта шариков/роликов (Fw) - 64.5 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 45 мм;
• Внешний диаметр - 120 мм;
• Высота. мм - 29;
• Ширина (высота) (B) - 29 мм;
• Масса - 1.67 кг;
• Радиус наружней фаски - 2 мм;

Пропускная способность:

• Грузоподъемность динамическая - 107 кн;
• Грузоподъемность статическая - 102 кн;
• Частота вращения предельная при пластичной смазке - 5600 об/мин;
• Частота вращения предельная при жидкой смазке - 6700 об/мин;

Производитель ROLEK

Компания ROLEK зарекомендовала себя на мировом рынке как один из авторитетных производителей качественных подшипников. История её успеха началась несколько десятилетий назад, когда небольшая инженерная мастерская превратилась в крупное промышленное предприятие. Со временем, соблюдая традиции высокого мастерства, компания развернула своё производство и сейчас занимает одну из лидирующих позиций на рынке подшипников. Используя инновационные технологии и стремясь к постоянному развитию, ROLEK обеспечивает потребности самых различных секторов промышленности, от автомобилестроения до аэрокосмической отрасли.

Габаритные и посадочные размеры:

• Внешний диаметр - 120 мм;
• Внутренний диаметр - 45 мм;
• Ширина - 29 мм;
• Масса - 1.7;
• r1.2 min - 2;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - nup409;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 45x120x29;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 45 мм;
• Внешний диаметр - 120 мм;
• Высота. мм - 29;
• Масса - 1.727 кг;
• Ширина (высота) (B) - 29 мм;
• Ширина наружной обоймы (C) - 29 мм;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - nup409;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 45x120x29;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Диаметр отверстия комплекта шариков/роликов (Fw) - 64.5 мм.;

Габаритные и посадочные размеры:

• Внутренний диаметр - 45 мм;
• Внешний диаметр - 120 мм;
• Высота. мм - 29;
• Масса - 1.727 кг;
• Ширина (высота) (B) - 29 мм;
• Ширина наружной обоймы (C) - 29 мм;

Пропускная способность:

• Грузоподъемность динамическая - 115 кн;
• Грузоподъемность статическая - 112 кн;
• Частота вращения предельная при пластичной смазке - 5400 об/мин;
• Частота вращения предельная при жидкой смазке - 7200 об/мин;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - роликовый радиальный;
• Тела качения - ролики;
• Обозначение - nup 409;
• Нагрузка - радиальная;

Прочие характеристики:

• Размеры. мм - 45x120x29;
• Диаметр отверстия комплекта шариков/роликов (Fw) - 64.5 мм.;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 2;
• Размер сопряженных деталей (da min.) - 54;
• Размер (r1 min.) - 2 мм;
• Размер сопряженных деталей (db max.) - 62;
• Размер сопряженных деталей (rb max.) - 2;
• Размер сопряженных деталей (Db max) - 111;
• Размер сопряженных деталей (db min) - 54;

Габаритные и посадочные размеры:

• Внутренний диаметр - 45 мм;
• Внешний диаметр - 120 мм;
• Высота. мм - 29;
• Ширина наружной обоймы (C) - 29 мм;
• Масса - 1.62 кг;
• Ширина (высота) (B) - 29 мм;
• Радиус наружней фаски - 2 мм;

Пропускная способность:

• Грузоподъемность динамическая - 107 кн;
• Частота вращения предельная при жидкой смазке - 6 700 об/мин;
• Частота вращения предельная при пластичной смазке - 5 600 об/мин;
• Грузоподъемность статическая - 102 кн;
