Роликовый подшипник NUP409-M
Подшипник NUP409-M — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 409, размер 45*120*29 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NUP — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

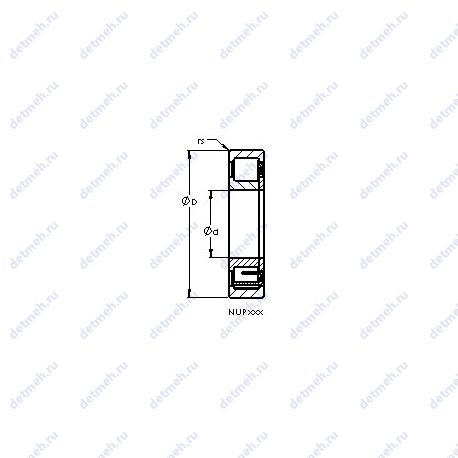

Таблица размеров и характеристик подшипника NUP409-M
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Пропускная способность:
- Грузоподъемность статическая: 102 кн
- Грузоподъемность динамическая: 107 кн
- Частота вращения предельная: 7500 об/мин
Габаритные и посадочные размеры:
- Внутренний диаметр: 45 мм
- Внешний диаметр: 120 мм
- Высота. мм: 29
- Ширина (высота) (B): 29 мм
- Ширина наружной обоймы (C): 29 мм
- Масса: 1.7 кг
- Внутренний диаметр (F): 64.5 мм.
Прочие характеристики:
- Размер (r1 min.): 2 мм
- Размер (r2 min.): 2 мм
- Размеры. мм: 45x120x29
- Количество дорожек качения: 1
- Уплотнение: нет
- Размер (r3 min.): 2 мм
- Размер (r4 min.): 2 мм
Классификация:
- Основной тип: роликовый радиальный
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: nup409-m
Производитель AST+
AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.
Прочие характеристики:
- Max. Shaft Shoulder Dia. Inner (Li): 64.5
- Min. Housing Shoulder Dia.. Outer (Lo): 100.5
- Precision: rbec 1
- Standard Clearance: c0
- Радиус (мин): 2.000
- Размеры. мм: 45x120x29
- Тип подшипника: nup
- Диаметр отверстия: 45.0000
- Материал: 52100 chrome steel. or equivalent
- Номинальная динамическая нагрузка: 113.000
- Номинальная статическая нагрузка: 109.000
- Максимальная скорость (смазка): 6
- Максимальная скорость (масло): 7
Классификация:
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: nup409 m
- Основной тип: роликовый радиальный
Габаритные и посадочные размеры:
- Внутренний диаметр: 45 мм
- Внешний диаметр: 120 мм
- Высота. мм: 29
- Внешний диаметр: 120.0000 мм
- Ширина: 29.0000 мм
- Масса: 1.820
В таблице приведены основные размеры подшипника NUP409-M, технические характеристики и номинальные значения.
Таблица модификаций подшипника NUP409-M
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N 409 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 45 | 120 | 29 | 1.62 |
| NH409 | Роликовый радиальный подшипник, однорядный. | 45 | 120 | 29 | 1.815 |
| NF 409 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 45 | 120 | 29 | 1.62 |
| NJ 409 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 120 | 29 | 1.65 |
| NU 409 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 120 | 29 | 1.64 |
| NP 409 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 45 | 120 | 29 | 1.843 |
| NU409-M | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 120 | 29 | 1.7 |
| NUP 409 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 45 | 120 | 29 | 1.727 |
| NJ409-M | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 120 | 29 | 1.7 |
| NU409 MA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 120 | 29 | 1.86 |
| NU409-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 120 | 29 | 1.87 |
| NJ409-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 120 | 29 | 1.9 |
| NJ409 MA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 120 | 29 | 1.9 |
| NJ 409 MAS | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 45 | 120 | 29 | 1.83 |
| NJ409+HJ409 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа. | 45 | 120 | 29 | 1.8 |
| NJ409-M+HJ409 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа. | 45 | 120 | 29 | 1.89 |
| NJ409-M1 + HJ409 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа. | 45 | 120 | 29 | 1.9 |
Модификации подшипника NUP409-M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника NUP409-M
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| AST | NUP409-M | 45 | 120 | 29 | ISO |
| NKE | NUP409-M | 45 | 120 | 29 | ISO |
Аналог подшипника NUP409-M — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
