Подшипник N 409 ISO

Модификация N 409 — это импортный роликовый радиальный подшипник, однорядный, основное конструктивное исполнение - 409.
Отечественный аналог - 2409.
Размер подшипника: 45*120*29 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: CRAFT,CX,CYSD Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 45 мм
  4. Наружный диаметрНаружный диаметр: 120 мм
  5. ШиринаШирина: 29 мм
  6. МассаМасса: 1.62 кг

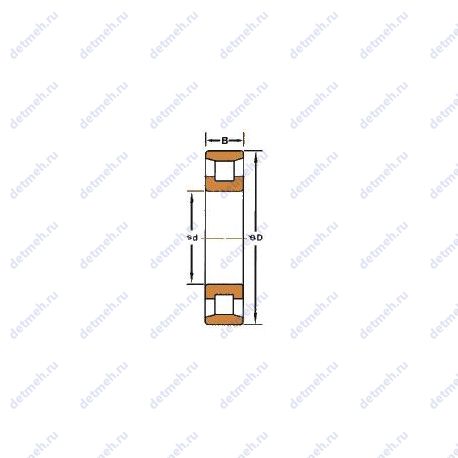

Подшипник N 409 чертеж
Чертеж подшипника N 409

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения N 409

Суффикс N — Канавка под стопорное кольцо на наружном кольце подшипника

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника N 409

НомерТехнические требованияd,ммD,ммB,ммm,кг
NJ409 MA45120291.9
NU409 MA45120291.86
NUP409-M45120291.82
NF 409Канавка под стопорное кольцо на наружном кольце подшипника
Механически обработанный сепаратор из стали или специального чугуна
45120291.62
NJ 409Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт
Канавка под стопорное кольцо на наружном кольце подшипника
Штампованный сепаратор из стального листа
45120291.65
NU 409Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет
Канавка под стопорное кольцо на наружном кольце подшипника
45120291.64
NH409Канавка под стопорное кольцо на наружном кольце подшипника
45120291.815
NP 409Канавка под стопорное кольцо на наружном кольце подшипника
45120291.843
NUP 409Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Класс точности 4, выше класса 5
Канавка под стопорное кольцо на наружном кольце подшипника
Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у под­шипников класса точности Р4
45120291.727
NJ409+HJ40945120291.8
NJ409-M145120291.9
NJ409-M1 + HJ40945120291.9
NU409-M145120291.87
NJ409-M45120291.7
NJ409-M+HJ40945120291.89
NU409-M45120291.7
NJ 409 MASОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
45120291.83
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника N 409

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ24094512029ГОСТ
FBJN 4094512029ISO
CXN 4094512029ISO
KOYON 4094512029ISO
NACHIN 4094512029ISO
CYSDN 4094512029ISO
CRAFTN 4094512029ISO
NTNN 4094512029ISO
ISON 4094512029ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника N 409

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
NJ409 MA4512029
NU409 MA4512029
NUP409-M4512029
NF 4094512029
NJ 4094512029
NU 4094512029
NH4094512029
NP 4094512029
NUP 4094512029
NJ409+HJ4094512029
NJ409-M14512029
NJ409-M1 + HJ4094512029
NU409-M14512029
NJ409-M4512029
NJ409-M+HJ4094512029
NU409-M4512029
NJ 409 MAS4512029
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника N 409

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель CRAFT

CRAFT — Компания  Craft   Bearing   Company ,  Inc ., расположенная в Литве,  производит и поставляет широкий ассортимент промышленных и автомобильных подшипников по всему миру и обладает всеми качествами хорошего поставщика. Они работают в соответствии с международными стандартами (ISO 9001, PPAP, AQL и т.д.). Лаборатория контроля качества подшипников CRAFT проводит все необходимые испытания, чтобы гарантировать высокое качество всей продукции, для избегания каких-либо проблем из-за заводских дефектов.

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n409;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 45x120x29;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 120 мм;
  • Высота. мм - 29;
  • Ширина наружной обоймы (C) - 29 мм.;
  • Масса - 1.62 кг;
  • Ширина (высота) (B) - 29 мм.;

Производитель FBJ

FBJ — Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n409, n 409;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 45x120x29;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 120 мм;
  • Высота. мм - 29;
  • Ширина наружной обоймы (C) - 29 мм;
  • Масса - 1.62 кг;
  • Ширина (высота) (B) - 29 мм;
  • Наружный диаметр (E) - 100.5 мм.;
  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 29;
  • m (кг) Масса - 1.58;

Пропускная способность:

  • Грузоподъемность динамическая - 107 кн;
  • Грузоподъемность статическая - 102 кн;
  • Частота вращения предельная при пластичной смазке - 5600 об/мин;
  • Частота вращения предельная при жидкой смазке - 6700 об/мин;
  • C (kN) Грузоподъемность динамическая - 80;
  • Co (kN) Грузоподъемность статическая - 76;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 5700;

Производитель KOYO

KOYO — Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n409;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 45x120x29;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (r1 min.) - 2 мм;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 120 мм;
  • Высота. мм - 29;
  • Ширина наружной обоймы (C) - 29 мм;
  • Масса - 1.64 кг;
  • Наружный диаметр (Ew) - 100.5 мм.;
  • Ширина (высота) (B) - 29 мм;
  • Радиус наружней фаски - 2 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 115 кн;
  • Грузоподъемность статическая - 112 кн;
  • Частота вращения предельная при пластичной смазке - 5400 об/мин;
  • Частота вращения предельная при жидкой смазке - 7200 об/мин;

Производитель NTN

NTN — Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n409;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 45x100.5x29;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (r1 min.) - 2 мм;
  • Размер (J) - 71.8 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 120 мм;
  • Высота. мм - 29;
  • Ширина наружной обоймы (C) - 29 мм;
  • Масса - 1.58 кг;
  • Ширина (высота) (B) - 29 мм;
  • Наружный диаметр (Ew) - 100.5 мм.;
  • Радиус наружней фаски - 2 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 107 кн;
  • Грузоподъемность статическая - 102 кн;
  • Частота вращения предельная при пластичной смазке - 5 100 об/мин;
  • Частота вращения предельная при жидкой смазке - 6 000 об/мин;

Производитель CYSD

CYSD — Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Нагрузка - радиальная;
  • Обозначение - n409;

Прочие характеристики:

  • Размеры. мм - 45x120x29;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 120 мм;
  • Высота. мм - 29;
  • Ширина (высота) (B) - 29 мм;
  • Ширина наружной обоймы (C) - 29 мм;
  • Масса - 1.8 кг;

Пропускная способность:

  • Грузоподъемность динамическая - 100 кн;
  • Грузоподъемность статическая - 102 кн;
  • Частота вращения предельная при пластичной смазке - 5000 об/мин;
  • Частота вращения предельная при жидкой смазке - 6300 об/мин;

Производитель NACHI

NACHI — С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Нагрузка - радиальная;
  • Обозначение - n 409;

Прочие характеристики:

  • Размеры. мм - 45x100.5x29;
  • Размер (r1 min.) - 2 мм;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 120 мм;
  • Высота. мм - 29;
  • Ширина (высота) (B) - 29 мм;
  • Масса - 1.64 кг;
  • Радиус наружней фаски - 2 мм;
  • Наружный диаметр (Ew) - 100.5 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 107 кн;
  • Грузоподъемность статическая - 102 кн;
  • Частота вращения предельная при пластичной смазке - 5600 об/мин;
  • Частота вращения предельная при жидкой смазке - 6700 об/мин;

Производитель ISO

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n409;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 45x120x29;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 120 мм;
  • Высота. мм - 29;
  • Масса - 1.64 кг;
  • Ширина (высота) (B) - 29 мм;
  • Ширина наружной обоймы (C) - 29 мм;

Производитель CX

CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n409;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 45x120x29;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 120 мм;
  • Высота. мм - 29;
  • Масса - 1.64 кг;
  • Наружный диаметр (Ew) - 100.5 мм.;
  • Ширина (высота) (B) - 29 мм;
  • Ширина наружной обоймы (C) - 29 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 115 кн;
  • Грузоподъемность статическая - 112 кн;
  • Частота вращения предельная при пластичной смазке - 5400 об/мин;
  • Частота вращения предельная при жидкой смазке - 7200 об/мин;
×
