Роликовый подшипник NJ409-M1 + HJ409
Подшипник NJ409-M1 + HJ409 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 409, размер 45*120*29 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 45 мм
Наружный диаметр: 120 мм
Ширина: 29 мм
Масса: 1.9 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

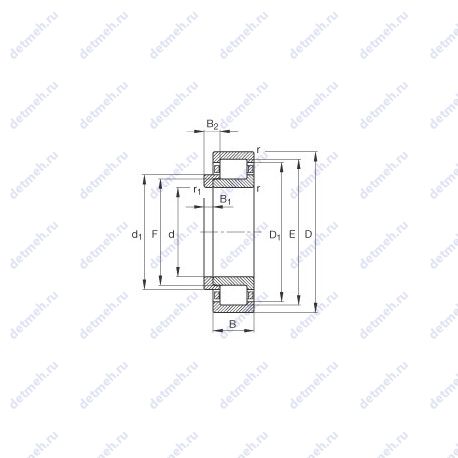

Таблица размеров и характеристик подшипника NJ409-M1 + HJ409
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- s: 2.9 мм./осевое перемещение из среднего положения
- Cr: 143000 n
- C0r: 119000 n
- Cur: 21400 n
- nG: 9600 1/min
- nB: 5900 1/min
- Da max.: 107 мм.
- F: 64.5 мм.
- Размер (r): 2 мм.
- m: 1.9 kg
- da min.: 58 мм.
- E: 100.5 мм.
- dc min.: 74 мм.
- B1: 8 мм.
- B2: 13.5 мм.
- m1: 0.181 kg
- Размер (D1): 94.6 мм.
- Размер сопряженных деталей (ra max.): 2 мм
- Размер сопряженных деталей (da max): 63 мм
- Размер (r1 min.): 2 мм
- Размер (d1): 71.6 мм.
- Размеры. мм: 45x120x29
Классификация:
- Условное обозначение. фасонное упорное кольцо: hj409
- Основной тип: роликовый радиальный
- Нагрузка: радиальная
- Обозначение: nj409-m1 + hj409
- Тела качения: ролики
Габаритные и посадочные размеры:
- Наружный диаметр (D): 120 мм
- Внутренний диаметр (d): 45 мм
- Ширина (высота) (B): 29 мм
- Высота. мм: 29
- Внешний диаметр: 120 мм
- Внутренний диаметр: 45 мм
В таблице приведены основные размеры подшипника NJ409-M1 + HJ409, технические характеристики и номинальные значения.
Таблица модификаций подшипника NJ409-M1 + HJ409
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N 409 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 45 | 120 | 29 | 1.62 |
| NH409 | Роликовый радиальный подшипник, однорядный. | 45 | 120 | 29 | 1.815 |
| NF 409 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 45 | 120 | 29 | 1.62 |
| NJ 409 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 120 | 29 | 1.65 |
| NU 409 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 120 | 29 | 1.64 |
| NP 409 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 45 | 120 | 29 | 1.843 |
| NU409-M | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 120 | 29 | 1.7 |
| NJ409-M | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 120 | 29 | 1.7 |
| NUP 409 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 45 | 120 | 29 | 1.727 |
| NU409 MA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 120 | 29 | 1.86 |
| NU409-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 120 | 29 | 1.87 |
| NJ409-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 120 | 29 | 1.9 |
| NUP409-M | Роликовый радиальный подшипник, однорядный. | 45 | 120 | 29 | 1.82 |
| NJ409 MA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 120 | 29 | 1.9 |
| NJ 409 MAS | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 45 | 120 | 29 | 1.83 |
| NJ409+HJ409 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа. | 45 | 120 | 29 | 1.8 |
| NJ409-M+HJ409 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа. | 45 | 120 | 29 | 1.89 |
Модификации подшипника NJ409-M1 + HJ409 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
