Роликовый подшипник NF 1088

Подшипник NF 1088 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1088, размер 440*650*94 мм.

Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 440 мм
Наружный диаметр: 650 мм
Ширина: 94 мм
Масса: 110 кг

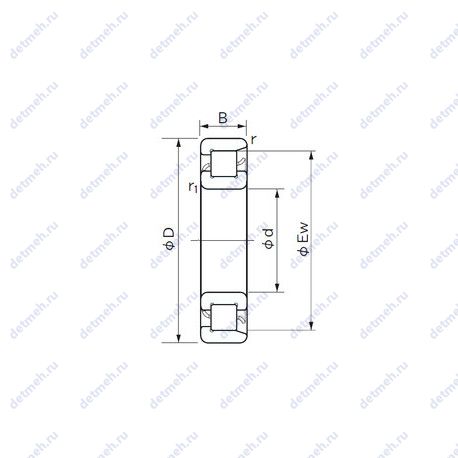

Подшипник NF 1088 чертеж — Чертеж подшипника NF 1088

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NF — Внутреннем кольце с двойным фланцем, внешнее с одним.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NF 1088

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Габаритные и посадочные размеры:

Масса - 110 кг;
Наружный диаметр (Ew) - 597 мм.;
Радиус наружней фаски - 6 мм;
Ширина (высота) (B) - 94 мм.;
Внешний диаметр - 597 мм;
Внутренний диаметр - 440 мм;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 493 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r1 min.) - 6 мм;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 1050 об/мин;
Частота вращения предельная при пластичной смазке - 850 об/мин;
Грузоподъемность статическая - 2430 кн;
Грузоподъемность динамическая - 1530 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nf 1088;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NF 1088, технические характеристики и номинальные значения.

Таблица модификаций подшипника NF 1088

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N1088	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	440	650	94	103
Q1088	Роликовый радиальный подшипник, однорядный.	440	650	94	117
NH1088	Роликовый радиальный подшипник, однорядный.	440	650	94	121
NJ1088	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	440	650	94	111.9
NU1088	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	440	650	94	109
QJ1088	Шариковый подшипник с четырех-точечным контактом.	440	650	94	115
NUP1088	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	440	650	94	114.8
NP 1088	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	440	650	94	110
NU1088-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	440	650	94	107
NU1088-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	440	650	94	110
NU 1088 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	440	650	94	105
NU1088-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	440	650	94	107
QJ 1088 N2MA	Шариковый подшипник с четырехточечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	440	650	94	115
NU1088-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	440	650	94	110

Модификации подшипника NF 1088 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
