Подшипник N1088 ISO

Модификация N1088 — это импортный роликовый радиальный подшипник, однорядный, основное конструктивное исполнение - 1088.
Отечественный аналог - 2188.
Размер подшипника: 440*650*94 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренды: NACHI,NTN
  3. Внутренний диаметрВнутренний диаметр: 440 мм
  4. Наружный диаметрНаружный диаметр: 650 мм
  5. ШиринаШирина: 94 мм
  6. МассаМасса: 103 кг

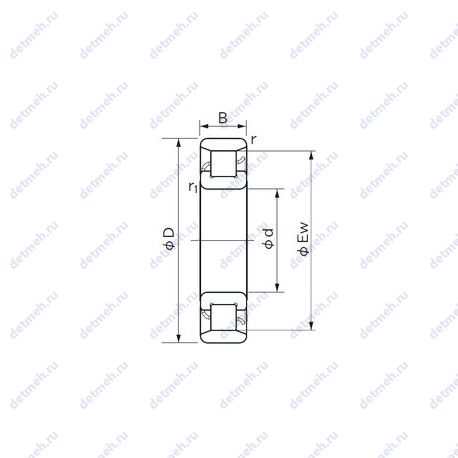

Подшипник N1088 чертеж
Чертеж подшипника N1088

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника N1088

НомерТехнические требованияd,ммD,ммB,ммm,кг
NH1088Канавка под стопорное кольцо на наружном кольце подшипника
44065094121
NJ1088Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт
Канавка под стопорное кольцо на наружном кольце подшипника
Штампованный сепаратор из стального листа
44065094111.9
NU1088Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет
Канавка под стопорное кольцо на наружном кольце подшипника
44065094109
NUP1088Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Канавка под стопорное кольцо на наружном кольце подшипника
Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у под­шипников класса точности Р4
Сталь сквозной закалки SUJ2 (японская) и взаимозаменяемость (только для метрических серий)
44065094114.8
NU1088-M144065094107
NU1088-TB-M144065094107
NF 108844065094110
NP 108844065094110
NU1088-M644065094110
NU1088-M6E-MA644065094110
NU 1088 MAОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
44065094105
Q108844065094117
QJ1088Шариковый подшипник с четырех-точечным контактом
Штампованный сепаратор из стального листа
44065094115
QJ 1088 N2MAШариковый подшипник с четырехточечным контактом
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
44065094115
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника N1088

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ218844065094ГОСТ
NACHIN108844065094ISO
NTNN108844065094ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника N1088

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
NH108844065094
NJ108844065094
NU108844065094
NUP108844065094
NU1088-M144065094
NU1088-TB-M144065094
NF 108844065094
NP 108844065094
NU1088-M644065094
NU1088-M6E-MA644065094
NU 1088 MA44065094
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника N1088

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель NTN

NTN — Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - n1088;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 440x597x94;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;
  • Размер (r1 min.) - 6 мм;
  • Размер (J) - 513.8 мм.;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 440 мм;
  • Внешний диаметр - 650 мм;
  • Высота. мм - 94;
  • Ширина наружной обоймы (C) - 94 мм;
  • Масса - 103 кг;
  • Ширина (высота) (B) - 94 мм.;
  • Наружный диаметр (Ew) - 597 мм.;
  • Радиус наружней фаски - 6 мм;

Пропускная способность:

  • Грузоподъемность динамическая - 1 430 кн;
  • Грузоподъемность статическая - 2 430 кн;
  • Частота вращения предельная при пластичной смазке - 900 об/мин;
  • Частота вращения предельная при жидкой смазке - 1 100 об/мин;

Производитель NACHI

NACHI — С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Нагрузка - радиальная;
  • Обозначение - n 1088;

Прочие характеристики:

  • Размеры. мм - 440x597x94;
  • Размер (r1 min.) - 6 мм;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 440 мм;
  • Внешний диаметр - 650 мм;
  • Высота. мм - 94;
  • Ширина (высота) (B) - 94 мм.;
  • Масса - 110 кг;
  • Радиус наружней фаски - 6 мм;
  • Наружный диаметр (Ew) - 597 мм.;

Пропускная способность:

  • Грузоподъемность динамическая - 1530 кн;
  • Грузоподъемность статическая - 2430 кн;
  • Частота вращения предельная при пластичной смазке - 850 об/мин;
  • Частота вращения предельная при жидкой смазке - 1050 об/мин;
×
