Роликовый подшипник NJ2238-E-M1 + HJ2238-E
Подшипник NJ2238-E-M1 + HJ2238-E — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2238, размер 190*340*92 мм.
Стандарт: ISO
Бренд: FAG
Внутренний диаметр: 190 мм
Наружный диаметр: 340 мм
Ширина: 92 мм
Масса: 37.7 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника NJ2238-E-M1 + HJ2238-E
Производитель FAG
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

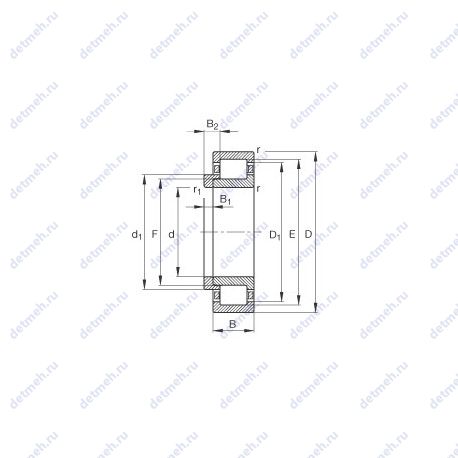

Прочие характеристики:
- s - 8 мм./осевое перемещение из среднего положения;
- Cr - 1090000 n;
- C0r - 1650000 n;
- Cur - 201000 n;
- nG - 3000 1/min;
- nB - 1310 1/min;
- Da max. - 323 мм.;
- F - 228 мм.;
- Размер (r) - 4 мм.;
- m - 37.7 kg;
- da min. - 207 мм.;
- E - 308 мм.;
- dc min. - 247 мм.;
- B1 - 13 мм.;
- B2 - 26.5 мм.;
- m1 - 2.31 kg;
- Размер (D1) - 296.4 мм.;
- Размер сопряженных деталей (ra max.) - 3 мм;
- Размер сопряженных деталей (da max) - 227 мм.;
- Размер (r1 min.) - 4 мм;
- Размер (d1) - 242.7 мм.;
- Размеры. мм - 190x340x92;
Классификация:
- Условное обозначение. фасонное упорное кольцо - hj2238-e;
- Основной тип - роликовый радиальный;
- Нагрузка - радиальная;
- Обозначение - nj2238-e-m1 + hj2238-e;
- Тела качения - ролики;
Габаритные и посадочные размеры:
- Наружный диаметр (D) - 340 мм;
- Внутренний диаметр (d) - 190 мм;
- Ширина (высота) (B) - 92 мм;
- Высота. мм - 92;
- Внешний диаметр - 340 мм;
- Внутренний диаметр - 190 мм;
В таблице приведены основные размеры подшипника NJ2238-E-M1 + HJ2238-E, технические характеристики и номинальные значения.
Таблица модификаций подшипника NJ2238-E-M1 + HJ2238-E
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N2238 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 190 | 340 | 92 | 37 |
| NH2238 | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 39.31 |
| NU2238 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 340 | 92 | 37 |
| NJ2238 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 37.97 |
| C 2238 | Тороидальный подшипник CARB. | 190 | 340 | 92 | 34.5 |
| NP2238 | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 41.6 |
| NF2238 | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 39.9 |
| NJ2238E | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 37.97 |
| NU2238E | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 37 |
| NUP2238 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 190 | 340 | 92 | 38.96 |
| NU2238R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 340 | 92 | 37 |
| NJ2238R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 37 |
| NU2238EM | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 340 | 92 | 38.3 |
| NJ2238EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 38.3 |
| C 2238 K | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 92 | 34.5 |
| NUP2238R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 190 | 340 | 92 | 37 |
| NJ2238 M | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 37.56 |
| NUP2238E | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 38.96 |
| NH2238 E | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 39.31 |
| SL18 2238 | Специальный шариковый подшипник. | 190 | 340 | 92 | 35.65 |
| NUP2238EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 190 | 340 | 92 | 38.3 |
| NCF 2238 V | Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном.. | 190 | 340 | 92 | 35.65 |
| NU2238-E-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 340 | 92 | 37.1 |
| NU 2238 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. | 190 | 340 | 92 | 38 |
| NJ2238-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 37.9 |
| NJ2238-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 37.7 |
| NU2238-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 340 | 92 | 39 |
| NU 2238 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 190 | 340 | 92 | 39 |
| NU 2238 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава. | 190 | 340 | 92 | 35.688 |
| NU2238-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 340 | 92 | 39 |
| NU2238-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 190 | 340 | 92 | 39 |
| NJ2238-E-MPA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни. | 190 | 340 | 92 | 37.9 |
| NJ2238-E-MA6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 37.9 |
| NCF 2238 ECJB | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа. | 190 | 340 | 92 | 36.5 |
| NUH 2238 ECMH | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 36 |
| RN2238-E-MPBX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни. | 190 | 306 | 92 | 24.4 |
| C 2238 K/HA3C4 | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 190 | 340 | 92 | 34 |
| C 2238 K + H 3138 | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. | 340 | 340 | 92 | 43 |
| NJ2238-E-M6+HJ2238-E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 40.3 |
| NJ2238-E-MPA+HJ2238-E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 40.3 |
Модификации подшипника NJ2238-E-M1 + HJ2238-E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
