Роликовый подшипник NUP2238EM

Подшипник NUP2238EM — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2238, размер 190*340*92 мм.

Стандарт: ISO
Бренд: NSK
Внутренний диаметр: 190 мм
Наружный диаметр: 340 мм
Ширина: 92 мм
Масса: 38.3 кг

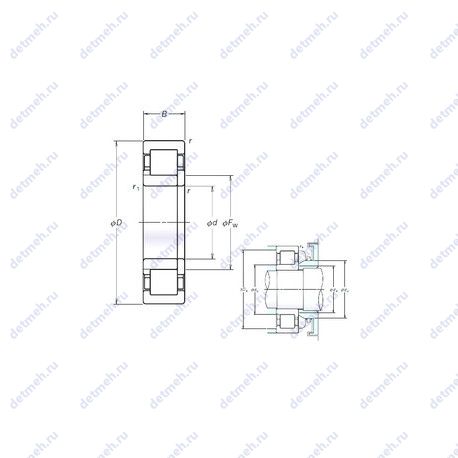

Подшипник NUP2238EM чертеж — Чертеж подшипника NUP2238EM

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NUP — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NUP2238EM

Производитель NSK

Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Прочие характеристики:

Уплотнение - нет;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 1.7;
Размер сопряженных деталей (db min) - 206;
Размер сопряженных деталей (Db max) - 324;
Размер сопряженных деталей (rb max.) - 3;
Размер сопряженных деталей (db max.) - 223;
Размер (r1 min.) - 4 мм;
Размер сопряженных деталей (Da max.) - 324;
Размер сопряженных деталей (da min.) - 206;
Размер сопряженных деталей (ra max.) - 3;
Количество дорожек качения - 1;
Диаметр отверстия комплекта шариков/роликов (Fw) - 228 мм.;
Размеры. мм - 190x340x92;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - nup2238em;
Тела качения - ролики;

Габаритные и посадочные размеры:

Радиус наружней фаски - 4 мм;
Ширина (высота) (B) - 92 мм;
Масса - 38.3 кг;
Ширина наружной обоймы (C) - 92 мм;
Высота. мм - 92;
Внешний диаметр - 340 мм;
Внутренний диаметр - 190 мм;

Пропускная способность:

Грузоподъемность статическая - 1670 кн;
Частота вращения предельная при пластичной смазке - 1600 об/мин;
Частота вращения предельная при жидкой смазке - 2000 об/мин;
Грузоподъемность динамическая - 1100 кн;

В таблице приведены основные размеры подшипника NUP2238EM, технические характеристики и номинальные значения.

Таблица модификаций подшипника NUP2238EM

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2238	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	190	340	92	37
NH2238	Роликовый радиальный цилиндрический подшипник, однорядный.	190	340	92	39.31
NU2238	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	340	92	37
NJ2238	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	340	92	37.97
NP2238	Роликовый радиальный цилиндрический подшипник, однорядный.	190	340	92	41.6
C 2238	Тороидальный подшипник CARB.	190	340	92	34.5
NF2238	Роликовый радиальный цилиндрический подшипник, однорядный.	190	340	92	39.9
NJ2238E	Роликовый радиальный цилиндрический подшипник, однорядный.	190	340	92	37.97
NU2238E	Роликовый радиальный цилиндрический подшипник, однорядный.	190	340	92	37
NUP2238	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	190	340	92	38.96
NU2238R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	340	92	37
NJ2238R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	340	92	37
NU2238EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	340	92	38.3
C 2238 K	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12.	190	340	92	34.5
NJ2238EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	340	92	38.3
NJ2238 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	340	92	37.56
NUP2238R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	190	340	92	37
NH2238 E	Роликовый радиальный цилиндрический подшипник, однорядный.	190	340	92	39.31
NUP2238E	Роликовый радиальный цилиндрический подшипник, однорядный.	190	340	92	38.96
SL18 2238	Специальный шариковый подшипник.	190	340	92	35.65
NCF 2238 V	Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном..	190	340	92	35.65
NU2238-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	340	92	37.1
NJ2238-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	340	92	37.7
NU 2238 ECM	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет.	190	340	92	38
NJ2238-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	340	92	37.9
NU2238-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	340	92	39
NU 2238 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	190	340	92	39
NU 2238 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	190	340	92	35.688
NU2238-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	340	92	39
NU2238-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	190	340	92	39
NJ2238-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	190	340	92	37.9
NJ2238-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	340	92	37.9
NCF 2238 ECJB	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа.	190	340	92	36.5
NUH 2238 ECMH	Роликовый радиальный цилиндрический подшипник, однорядный.	190	340	92	36
RN2238-E-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	190	306	92	24.4
C 2238 K/HA3C4	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	190	340	92	34
C 2238 K + H 3138	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12.	340	340	92	43
NJ2238-E-M6+HJ2238-E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	340	92	40.3
NJ2238-E-MPA+HJ2238-E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	340	92	40.3
NJ2238-E-MA6+HJ2238-E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	340	92	40.3

Модификации подшипника NUP2238EM - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32238-A	190	340	92
32238U	190	340	92
