Роликовый подшипник NUP2238E
Подшипник NUP2238E — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2238, размер 190*340*92 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

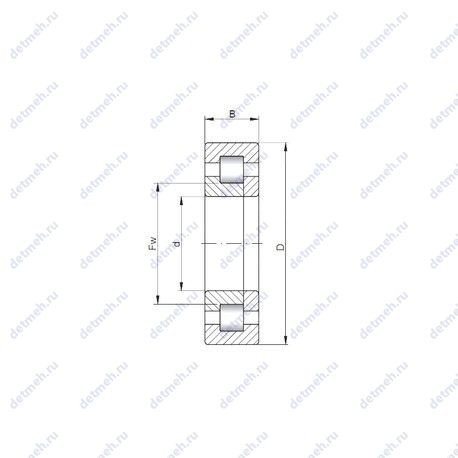

Таблица размеров и характеристик подшипника NUP2238E
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Габаритные и посадочные размеры:
- Высота. мм - 92;
- Внутренний диаметр - 190 мм;
- Внешний диаметр - 340 мм;
- Ширина (высота) (B) - 92 мм;
- Масса - 45.2 кг;
- Радиус наружней фаски - 4 мм;
Классификация:
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Обозначение - nup 2238 e;
Прочие характеристики:
- Размеры. мм - 190x340x92;
- Размер (r1 min.) - 4 мм;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Диаметр отверстия комплекта шариков/роликов (Fw) - 228 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 1100 кн;
- Грузоподъемность статическая - 1670 кн;
- Частота вращения предельная при пластичной смазке - 1700 об/мин;
- Частота вращения предельная при жидкой смазке - 2000 об/мин;
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Пропускная способность:
- Частота вращения предельная при пластичной смазке - 1 500 об/мин;
- Частота вращения предельная при жидкой смазке - 1 800 об/мин;
- Грузоподъемность статическая - 1 670 кн;
- Грузоподъемность динамическая - 1 100 кн;
Прочие характеристики:
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер (r1 min.) - 4 мм;
- Размер (J) - 244 мм.;
- Диаметр отверстия комплекта шариков/роликов (Fw) - 228 мм.;
- Размеры. мм - 190x340x92;
Габаритные и посадочные размеры:
- Ширина (высота) (B) - 92 мм;
- Радиус наружней фаски - 4 мм;
- Масса - 39.5 кг;
- Ширина наружной обоймы (C) - 92 мм;
- Высота. мм - 92;
- Внешний диаметр - 340 мм;
- Внутренний диаметр - 190 мм;
Классификация:
- Нагрузка - радиальная;
- Обозначение - nup2238e;
- Тела качения - ролики;
- Основной тип - роликовый радиальный;
Производитель CX
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Габаритные и посадочные размеры:
- Внешний диаметр - 340 мм;
- Масса - 38.96 кг;
- Высота. мм - 92;
- Ширина (высота) (B) - 92 мм;
- Внутренний диаметр - 190 мм;
- Ширина наружной обоймы (C) - 92 мм.;
Прочие характеристики:
- Размеры. мм - 190x340x92;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Диаметр отверстия комплекта шариков/роликов (Fw) - 228 мм.;
Классификация:
- Обозначение - nup2238 e;
- Тела качения - ролики;
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный;
Пропускная способность:
- Грузоподъемность динамическая - 1100 кн;
- Грузоподъемность статическая - 1670 кн;
- Частота вращения предельная при пластичной смазке - 1500 об/мин;
- Частота вращения предельная при жидкой смазке - 2000 об/мин;
В таблице приведены основные размеры подшипника NUP2238E, технические характеристики и номинальные значения.
Таблица модификаций подшипника NUP2238E
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N2238 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 190 | 340 | 92 | 37 |
| C 2238 | Тороидальный подшипник CARB. | 190 | 340 | 92 | 34.5 |
| NF2238 | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 39.9 |
| NP2238 | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 41.6 |
| NJ2238 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 37.97 |
| NU2238 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 340 | 92 | 37 |
| NH2238 | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 39.31 |
| NJ2238E | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 37.97 |
| NU2238E | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 37 |
| NUP2238 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 190 | 340 | 92 | 38.96 |
| NU2238R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 340 | 92 | 37 |
| NJ2238R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 37 |
| C 2238 K | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 92 | 34.5 |
| NUP2238R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 190 | 340 | 92 | 37 |
| NU2238EM | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 340 | 92 | 38.3 |
| NJ2238EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 38.3 |
| NJ2238 M | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 37.56 |
| NH2238 E | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 39.31 |
| NUP2238EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 190 | 340 | 92 | 38.3 |
| SL18 2238 | Специальный шариковый подшипник. | 190 | 340 | 92 | 35.65 |
| NCF 2238 V | Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном.. | 190 | 340 | 92 | 35.65 |
| NU2238-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 340 | 92 | 39 |
| NJ2238-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 37.9 |
| NU 2238 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. | 190 | 340 | 92 | 38 |
| NU2238-E-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 340 | 92 | 37.1 |
| NJ2238-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 37.7 |
| NU 2238 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава. | 190 | 340 | 92 | 35.688 |
| NU 2238 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 190 | 340 | 92 | 39 |
| NU2238-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 340 | 92 | 39 |
| NU2238-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 190 | 340 | 92 | 39 |
| NJ2238-E-MPA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни. | 190 | 340 | 92 | 37.9 |
| NJ2238-E-MA6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 37.9 |
| NCF 2238 ECJB | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа. | 190 | 340 | 92 | 36.5 |
| NUH 2238 ECMH | Роликовый радиальный цилиндрический подшипник, однорядный. | 190 | 340 | 92 | 36 |
| RN2238-E-MPBX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни. | 190 | 306 | 92 | 24.4 |
| C 2238 K/HA3C4 | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 190 | 340 | 92 | 34 |
| C 2238 K + H 3138 | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. | 340 | 340 | 92 | 43 |
| NJ2238-E-M6+HJ2238-E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 40.3 |
| NJ2238-E-MPA+HJ2238-E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 40.3 |
| NJ2238-E-MA6+HJ2238-E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 340 | 92 | 40.3 |
Модификации подшипника NUP2238E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника NUP2238E
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| CX | NUP2238E | 190 | 340 | 92 | ISO |
| NACHI | NUP2238E | 190 | 340 | 92 | ISO |
| NTN | NUP2238E | 190 | 340 | 92 | ISO |
Аналог подшипника NUP2238E — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
