Роликовый подшипник BXRE309-2Z
Подшипник BXRE309-2Z — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 309, размер 45*100*25 мм.
Стандарт: ISO
Бренд: INA
Внутренний диаметр: 45 мм
Наружный диаметр: 100 мм
Ширина: 25 мм
Масса: 0.9 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс 2Z — Защитные металлические шайбы типа Z с двух сторон подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

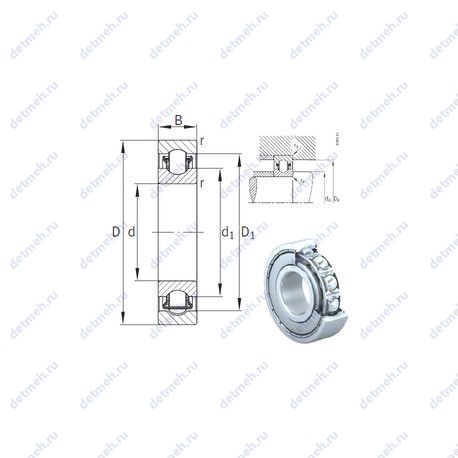

Таблица размеров и характеристик подшипника BXRE309-2Z
Производитель INA
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Прочие характеристики:
- Количество дорожек качения - 1;
- Размер сопряженных деталей (ra max.) - 1.5;
- Размер сопряженных деталей (Da max.) - 91;
- Размер сопряженных деталей (da min.) - 54;
- Размер (d1) - 64.3 мм;
- Размер (D1) - 83.4 мм;
- Граничная нагрузка по усталости (Pu) - 2 650;
- Уплотнение - нет;
- Размеры. мм - 45x100x25;
Габаритные и посадочные размеры:
- Радиус наружней фаски - 1.5 мм;
- Ширина (высота) (B) - 25 мм;
- Масса - 0.9 кг;
- Ширина наружной обоймы (C) - 25 мм;
- Высота. мм - 25;
- Внешний диаметр - 100 мм;
- Внутренний диаметр - 45 мм;
Пропускная способность:
- Частота вращения номинальная - 5 100 об/мин;
- Грузоподъемность статическая - 53 кн;
- Грузоподъемность динамическая - 73 кн;
Классификация:
- Основной тип - роликовый игольчатый;
- Обозначение - bxre309-2z;
- Форма роликов - игольчатые;
- Тела качения - ролики;
В таблице приведены основные размеры подшипника BXRE309-2Z, технические характеристики и номинальные значения.
Таблица модификаций подшипника BXRE309-2Z
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 309 | Основное исполнение. | 45 | 100 | 25 | 0.814 |
| Q309 | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 25 | 1.1 |
| UC309 | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 57 | 1.28 |
| N 309 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 45 | 100 | 25 | 849 |
| EX309 | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 58.7 | 1.45 |
| N309E | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 25 | 0.87 |
| UK309 | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 38 | 1.08 |
| 309-Z | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 45 | 100 | 25 | 0.88 |
| CS309 | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 25 | 0.8 |
| NH309 | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 32 | 1.019 |
| NF 309 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 45 | 100 | 25 | 0.9 |
| NJ 309 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 100 | 25 | 0.9 |
| NU 309 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 100 | 25 | 0.87 |
| NF309E | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 25 | 0.876 |
| NJ309E | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 25 | 0.933 |
| NU309E | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 25 | 0.909 |
| QJF309 | Роликовый игольчатый подшипник, однорядный. | 45 | 90 | 25 | 0.923 |
| QJ 309 | Шариковый подшипник с четырех-точечным контактом. | 45 | 100 | 25 | 1.05 |
| 309-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 45 | 100 | 25 | 0.88 |
| 309 NR | Канавка во внешнем кольце, но без стопорного кольца. | 45 | 100 | 25 | 0.88 |
| BL 309 | Узел плавающих подшипников.. | 45 | 100 | 25 | 0.883 |
| NJK309 | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 25 | 0.93 |
| NP 309 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 45 | 100 | 25 | 0.977 |
| NJ309R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 100 | 25 | 0.909 |
| NU309R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 100 | 25 | 0.909 |
| W309PP | Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов. | 45 | 100 | 39.67 | 1.37 |
| UK309D1 | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 37 | 1.38 |
| UC309L3 | Механически обработанный сепаратор из легкого сплава. | 45 | 100 | 57 | 1.33 |
| EX309G2 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 45 | 100 | 58.7 | 1.45 |
| QJ309FM | Шариковый подшипник с четырех-точечным контактом. Механически обработанный сепаратор из стали или специального чугуна. | 45 | 100 | 25 | 0 |
| UK309L3 | Механически обработанный сепаратор из легкого сплава. | 45 | 100 | 38 | 1.08 |
| UC309D1 | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 57 | 1.28 |
| RUS309E | Роликовый игольчатый подшипник, однорядный. | 58.5 | 100 | 25 | 0.86 |
| NJ309EJ | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа. | 45 | 100 | 25 | 0.93 |
| NU309EM | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 25 | 1.07 |
| NJ309EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 100 | 25 | 0 |
| W309KLL | Широкий, однорядный с одинаковой внутренней и внешней шириной. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава. | 45 | 100 | 39.67 | 1.37 |
| NU309EG | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 45 | 100 | 25 | 0.91 |
| NP309 E | Роликовый игольчатый подшипник, однорядный. | 45 | 100 | 25 | 0.977 |
| 309-ZNR | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Канавка во внешнем кольце, но без стопорного кольца. | 45 | 100 | 25 | 0.88 |
Модификации подшипника BXRE309-2Z - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
