Шариковый подшипник UC309L3
Подшипник UC309L3 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 309, размер 45*100*57 мм.
Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 45 мм
Наружный диаметр: 100 мм
Ширина: 57 мм
Масса: 1.33 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс UC — Подшипники для нормальных нагрузок шарикового типа устанавливаются в различные корпуса. Поверхность внутреннего диаметра подшипника выполнена с цилиндрическим отверстием, а для крепления на валу используются установочные винты. Суффикс L — Механически обработанный сепаратор из легкого сплава
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

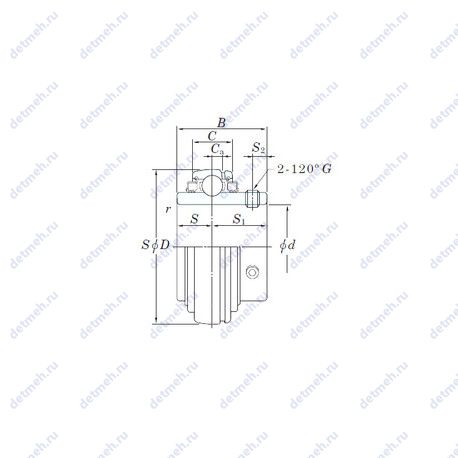

Таблица размеров и характеристик подшипника UC309L3
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Пропускная способность:
- Грузоподъемность статическая: 29.5 кн
- Грузоподъемность динамическая: 48.9 кн
Прочие характеристики:
- Размер (S1): 35
- Размер (S2): 10
- Размер (C): 8.5 мм.
- Резьба (G): m10×1.25
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 22 мм.
- Уплотнение: есть
- Количество дорожек качения: 1
- Размеры. мм: 45x100x57
Исходные данные для расчета:
- Расчетный коэффициент (f0): 13.3
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: uc309l3
- Тела качения: шарики
Габаритные и посадочные размеры:
- Радиус наружней фаски: 1.5 мм
- Ширина (высота) (B): 57 мм
- Масса: 1.33 кг
- Ширина наружной обоймы (C): 30 мм
- Высота. мм: 57
- Внешний диаметр: 100 мм
- Внутренний диаметр: 45 мм
В таблице приведены основные размеры подшипника UC309L3, технические характеристики и номинальные значения.
Таблица модификаций подшипника UC309L3
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 309 | Основное исполнение. | 45 | 100 | 25 | 0.814 |
| Q309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 1.1 |
| UC309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 57 | 1.28 |
| N 309 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 45 | 100 | 25 | 849 |
| N309E | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 0.87 |
| CS309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 0.8 |
| 309-Z | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 45 | 100 | 25 | 0.88 |
| EX309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 58.7 | 1.45 |
| UK309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 38 | 1.08 |
| NH309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 32 | 1.019 |
| NJK309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 0.93 |
| NF 309 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 45 | 100 | 25 | 0.9 |
| NJ 309 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 100 | 25 | 0.9 |
| NU 309 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 100 | 25 | 0.87 |
| NF309E | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 0.876 |
| NJ309E | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 0.933 |
| NU309E | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 0.909 |
| W309PP | Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов. | 45 | 100 | 39.67 | 1.37 |
| BL 309 | Узел плавающих подшипников.. | 45 | 100 | 25 | 0.883 |
| 309-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 45 | 100 | 25 | 0.88 |
| 309 NR | Канавка во внешнем кольце, но без стопорного кольца. | 45 | 100 | 25 | 0.88 |
| QJF309 | Шариковый радиальный подшипник, однорядный. | 45 | 90 | 25 | 0.923 |
| QJ 309 | Шариковый подшипник с четырех-точечным контактом. | 45 | 100 | 25 | 1.05 |
| NU309R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 100 | 25 | 0.909 |
| NP 309 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 45 | 100 | 25 | 0.977 |
| NJ309R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 100 | 25 | 0.909 |
| UC309D1 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 57 | 1.28 |
| NU309EM | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 1.07 |
| NJ309EJ | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа. | 45 | 100 | 25 | 0.93 |
| NJ309EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 100 | 25 | 0 |
| RUS309E | Шариковый радиальный подшипник, однорядный. | 58.5 | 100 | 25 | 0.86 |
| W309KLL | Широкий, однорядный с одинаковой внутренней и внешней шириной. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава. | 45 | 100 | 39.67 | 1.37 |
| UK309D1 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 37 | 1.38 |
| NU309EG | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 45 | 100 | 25 | 0.91 |
| NJ309EG | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 45 | 100 | 25 | 0.91 |
| NUP309R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 45 | 100 | 25 | 0.909 |
| NP309 E | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 0.977 |
| NH309 E | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 1.019 |
| NUP309E | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 927 |
| UC309G2 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 45 | 100 | 57 | 1.28 |
Модификации подшипника UC309L3 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
