Роликовый подшипник NTB 1024

Подшипник NTB 1024 — это импортный роликовый игольчатый подшипник, однорядный, обозначение основновного исполнения 1024, размер 10*24*0 мм.

Стандарт: ISO
Бренд: IKO
Внутренний диаметр: 10 мм
Наружный диаметр: 24 мм
Ширина: 0 мм
Масса: 0.0033 кг

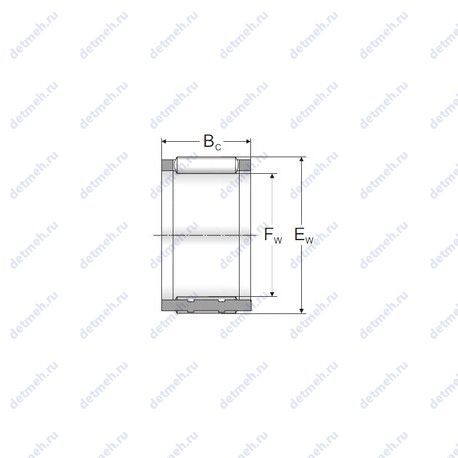

Подшипник NTB 1024 чертеж — Чертеж подшипника NTB 1024

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NTB 1024

Производитель IKO

IKO была первой компанией в Японии , которая начала технические разработки игольчатых роликоподшипников . На сегодняшний день это ведущий изготовитель с выдающимися достижениями в этой области . В отличие от стандартного вращательного способа использования подшипников , линейная серия расширила область применения до уровня скользящих устройств . Абсолютно новый продукт для повышения точности направляющих . IKO уже разработала множество продуктов , связанных с направляющими звеньями линейного перемещения . IKO также завоевала репутацию лидера в производстве направляющих линейного перемещения .

Классификация:

Основной тип - роликовый игольчатый;
Тела качения - ролики;
Форма роликов - игольчатые;
Обозначение - ntb 1024;

Габаритные и посадочные размеры:

Внутренний диаметр - 10 мм;
Внешний диаметр - 24 мм;
Масса - 0.0033 кг;

Пропускная способность:

Грузоподъемность динамическая - 7.82 кн;
Грузоподъемность статическая - 23.9 кн;
Частота вращения предельная - 15 000 об/мин;

Прочие характеристики:

Количество дорожек качения - 1;
Уплотнение - нет;
Размер (Dw) - 2 мм;

В таблице приведены основные размеры подшипника NTB 1024, технические характеристики и номинальные значения.

Таблица модификаций подшипника NTB 1024

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
Q1024	Роликовый игольчатый подшипник, однорядный.	120	180	28	2.72
N1024	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	120	180	28	2.4
NJ1024	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	120	180	28	2.53
N1024K	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12.	120	180	28	2.35
SA1024	Роликовый игольчатый подшипник, однорядный.	40	80	23	0
NP 1024	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	120	180	28	2.47
NF 1024	Внутреннем кольце с двойным фланцем, внешнее с одним..	120	180	28	2.47
N1024 M	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	120	180	28	2.47
N1024MR	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	120	180	28	2.19
NU 1024	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	120	180	28	2.47
NUP1024	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	120	180	28	2.6
QJ 1024	Шариковый подшипник с четырех-точечным контактом.	120	180	28	2.72
AXK 1024	Упорный игольчатый ролик и сепаратор в сборе..	10	24	2	03
3NCN1024	Угол контакта 20 градусов. Канавка под стопорное кольцо на наружном кольце подшипника.	120	180	28	2.1
NJ1024FM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из стали или специального чугуна.	120	180	28	0
FNT-1024	Упорный игольчатый ролик и сепаратор в сборе..	10	24	2	02
3NCN1024K	Коническое внутреннее отверстие, конусность 1:12.	120	180	28	2.05
N1024MRKR	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12.	120	180	28	2.19
NU1024-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	120	180	28	2.47
NU 1024 M	Однорядный цилиндрический роликоподшипник. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет..	120	180	28	2.5
BTH-1024C	Роликовый игольчатый подшипник, однорядный.	40	73	55	0.98
FNTA-1024	Роликовый игольчатый подшипник, однорядный.	10	24	2	023
NJ 1024 ML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	120	180	28	2.614
NU 1024 ML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	120	180	28	2.372
RNU 1024 ML	Механически обработанный сепаратор из легкого сплава. Только наружная часть, сепаратор и ролики в сборе - два фланца на наружном кольце.	180	180	28	1.89
NU1024-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	120	180	28	2.5
NU1024-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	120	180	28	2.5
N1024-K-M1-SP	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4.	120	180	28	2.47
N 1024 KTN9/SP	Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4.	120	180	28	2.2
N 1024 KTNHA/SP	Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из пластмассы. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	120	180	28	2.18
N 1024 KTN9/HC5SP	Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4.	120	180	28	1.92
AXW 10 + AXK 1024	Упорный игольчатый роликоподшипник с центрирующим фланцем, последующее число обозначает диаметр отверстия..	10	27	3.2	083
NU 1024 M/C3VL2071	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Покрытия.	120	180	28	2.55
N 1024 KTNHA/HC5SP	Однорядный цилиндрический роликовый подшипник, внутреннее кольцо имеет два борта, наружное - без бортов. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из пластмассы. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	120	180	28	1.9
DF1024LLBCS27/L417	Угол контакта 15°. Нитриловое бесконтактное уплотнение (-25 to +120°C). Механически обработанный сепаратор из легкого сплава. Рабочая температура (термическая стабилизация) до 250°C.	50	78	28	0.379
DF1024LLUACS35/L453	Угол контакта 15°. Механически обработанный сепаратор из легкого сплава. Рабочая температура (термическая стабилизация) до 300°C.	50	78	28	0.378

Модификации подшипника NTB 1024 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
