Подшипники отечественные шариковые радиальные
Радиальные шарикоподшипники отечественного производства, являются наиболее распространенным типом подшипников, которые в основном используются для чисто радиальных нагрузок, но также могут выдерживать радиальные нагрузки при небольшой осевой нагрузке.
Коэффициент трения радиального шарикоподшипника мал, но предельная скорость высока.
Структура шарикоподшипника с глубоким желобом проста, а производственные затраты низкие, широко используются в трансмиссии, приборостроении, двигателях, бытовой электротехнике, двигателях внутреннего сгорания, транспортных средствах, сельскохозяйственной технике, строительной технике и машиностроении.

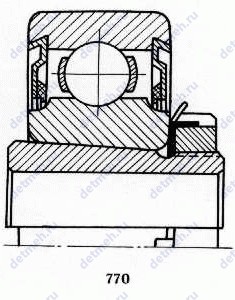

| Чертеж | Номер | Тип | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|---|
 | 1000936 | Комплектный, с сепаратором | 180 | 250 | 33 | 4.9 |
 | 3060094 | Шариковый радиальный | 4 | 11 | 5 | 0 |
 | 3080096 | Шариковый радиальный | 6 | 15 | 7 | 0 |
 | 35 190209 Ю1П | Шариковый радиальный | 45 | 85 | 38 | 0.87 |
 | 75-180603 Е1С2 | Шариковый радиальный | 17 | 47 | 19 | 0.15 |
 | Н16083 ПЕ | Шариковый радиальный | 15.918 | 30 | 25 | 0.182 |
 | 380088 С9 | С широким внутренним кольцом на закрепительной втулке | 8 | 22 | 7.30 | 0.01 |
 | 6 80075 С1 | Шариковый радиальный | 5 | 13 | 5 | 0 |
 | 7000134 Л | Комплектный, с сепаратором | 170 | 260 | 28 | 6.1 |
 | 60039 | Шариковый радиальный | 9 | 30 | 10 | 0.035 |
 | 7000113 А | Комплектный, с сепаратором | 65 | 100 | 11 | 0.3 |
 | 880012 | С упорным бортом на наружном кольце | 2 | 7 | 2.8 | 0.00064 |
 | 1000903 ZZ | Комплектный, с сепаратором | 17 | 30 | 7 | 0.018 |
 | 1000906 АШ | Комплектный, с сепаратором | 30 | 47 | 9 | 0.06 |
 | 180513 | Шариковый радиальный | 65 | 120 | 31 | 1.1 |
 | 400054 | Шариковый радиальный | 4.20 | 11 | 15 | 0.01 |
 | 306009/2.5 | Шариковый радиальный | 2.5 | 7 | 3.5 | 0.00068 |
 | 6-1000826 Л | Комплектный, с сепаратором | 130 | 165 | 18 | 0.987 |
 | 906 Л | Комплектный, с сепаратором | 32 | 55 | 9 | 0.095 |
 | 970403 | С канавкой для комплектования шариками, без сепаратора | 17 | 62 | 17 | 0.31 |
 | 980065 | С выступающим внутренним кольцом, с канавкой для комплектования шариками, без сепаратора | 5 | 16 | 5.5 | 0.0062 |
 | 26221 | Комплектный, с сепаратором | 105 | 190 | 36 | 3.63 |
 | 380806 АУ | С широким внутренним кольцом на закрепительной втулке | 30 | 72 | 29 | 0.4 |
 | 5 640065 МП | Шариковый радиальный | 5 | 20 | 5 | 0.02 |
| | 5-7000111 Ш | Комплектный, с сепаратором | 55 | 90 | 11 | 0.31 |
 | 26 62 | Шариковый радиальный | 2 | 7 | 2.50 | 0 |
 | 70 140804 АС17 | Шариковый радиальный | 20 | 56 | 25 | 0.19 |
 | 7000111 Л | Комплектный, с сепаратором | 55 | 90 | 11 | 0.31 |
 | 6 80075 С21 | Шариковый радиальный | 5 | 13 | 5 | 0 |
 | 27 Ю | Шариковый радиальный | 7 | 22 | 7 | 0.012 |
 | 5 7000114 ЛТ2 | Комплектный, с сепаратором | 70 | 110 | 13 | 0.511 |
 | 85 7950908 БТ2 | Шариковый радиальный | 40 | 62 | 8 | 0.0945 |
 | 900803 У | С выступающим внутренним кольцом, с канавкой для комплектования шариками, без сепаратора | 17 | 26 | 7 | 0.0118 |
 | 3980900 | С выступающим внутренним кольцом, с канавкой для комплектования шариками, без сепаратора | 9.50 | 19 | 7 | 0.01 |
 | 8234 | Комплектный, с сепаратором | 170 | 310 | 52 | 15 |
 | 36 160507 Е | Шариковый радиальный | 35 | 72 | 23 | 0.39 |
Однорядные радиальные шарикоподшипники являются наиболее часто используемыми типами подшипников. Простые в настройке, нечувствительные к работе, подходящие для высоких и очень высоких скоростей, они используются по-разному.
Конструкция с глубокими канавками позволяет воспринимать как радиальные, так и осевые нагрузки в обоих направлениях.
Однорядные радиальные шарикоподшипники имеют стандартные сепараторы из штампованной стали или латунного листа. В качестве альтернативы доступны сепараторы из пластика, фенольной смолы или цельной обработанной латуни.
Для герметизации радиальных шарикоподшипников они могут быть оснащены защитными дисками или уплотнениями с одной или обеих сторон. Также возможно сочетание того и другого. Также имеется выбор специальных уплотнений и крышек для особых условий эксплуатации, например, для высоких скоростей и температур, если требуется герметичное уплотнение, если требуется функция фильтрации непосредственно на подшипнике качения или определение скорости.
Также доступны радиальные шарикоподшипники с кольцевой канавкой на наружном кольце.
Двухрядный радиальный шарикоподшипник
Двухрядные радиальные шарикоподшипники аналогичны по конструкции однорядным радиальным шарикоподшипникам и используются в тех случаях, когда грузоподъемность однорядной конструкции недостаточна. Они имеют такое же отверстие и наружный диаметр и лишь немного шире, благодаря чему гарантируется значительно более высокая упругость.
Однонаправленные осевые радиальные шарикоподшипники
Однонаправленные упорные радиальные шарикоподшипники состоят из разъемных элементов, таких как шайба вала, шайба корпуса и шариковое кольцо, и оснащены штампованным сепаратором из листовой стали. С углом контакта 90° они подходят только для поглощения осевых нагрузок. Подшипники поддерживают вал только в одном направлении и подходят для низких скоростей.
Два направления осевых радиальных шарикоподшипников
Осевые радиальные шарикоподшипники с двумя направлениями имеют две шайбы корпуса и два набора шариков, удерживаемых сепараторами, и поэтому могут выдерживать осевые нагрузки в обоих направлениях.
