Шариковый подшипник BTW 190 CM/SP
Подшипник BTW 190 CM/SP — это импортный шариковый упорно-радиальный подшипник, двойной, обозначение основновного исполнения 190, размер 190*290*120 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 190 мм
Наружный диаметр: 290 мм
Ширина: 120 мм
Масса: 24.134 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс BTW — Стандартные двойные упорно-радиальные шарикоподшипники. Суффикс SP — Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

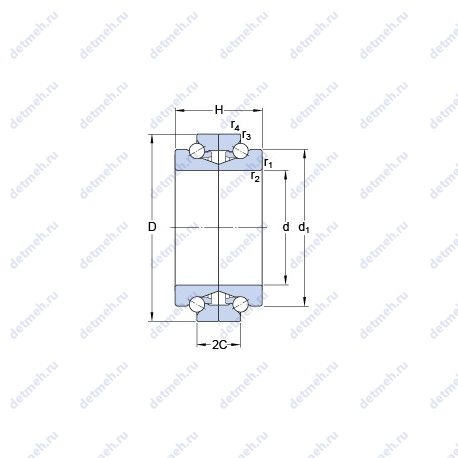

Таблица размеров и характеристик подшипника BTW 190 CM/SP
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер сопряженных деталей (ra max.) - 2 мм;
- 2C - 60 мм;
- Преднатяг - 1385 н;
- количество смазки Gref - 122.1 cm;
- da min. - 224 мм;
- rb max. - 1 мм;
- Da max. - 274 мм;
- Da min. - 272.6 мм;
- r3.4 min. - 1 мм;
- r1.2 min. - 2.1 мм;
- Размер (d1) - 248.3 мм;
- H - 120 мм;
- Граничная нагрузка по усталости (Pu) - 22.8 кн;
- Размеры. мм - 190x290x120;
Пропускная способность:
- Статическая осевая жесткость - 1361 н/мкм;
- Максимальная частота вращения в воздушно-масляной смазке - 2600 мм/мин;
- Максимальная частота вращения в консистентной смазке - 2000 об/мин;
- Статическая грузоподъемность (C0) - 735 кн;
- Динамическая грузоподъемность (C) - 203 кн;
Классификация:
- Нагрузка - осевая;
- Основной тип - шариковый упорный;
- Обозначение - btw 190 cm/sp;
- Тела качения - шарики;
Габаритные и посадочные размеры:
- Внутренний диаметр (d) - 190 мм;
- Наружный диаметр (D) - 290 мм;
- Масса - 24.134 кг;
- Высота. мм - 120;
- Внешний диаметр - 290 мм;
- Внутренний диаметр - 190 мм;
В таблице приведены основные размеры подшипника BTW 190 CM/SP, технические характеристики и номинальные значения.
Таблица модификаций подшипника BTW 190 CM/SP
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| B190-2 | Подшипник со специальными размерами. | 190 | 300 | 42 | 11.2 |
| 190RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 340 | 114.3 | 47.3 |
| 190RU91 | Шариковый упорно-радиальный подшипник, двойной. | 190 | 300 | 85.7 | 23.8 |
| 190RJ91 | Штампованный сепаратор из стального листа. | 190 | 300 | 85.7 | 23.8 |
| 190RJ30 | Штампованный сепаратор из стального листа. | 190 | 290 | 75 | 18.4 |
| 190RJ92 | Штампованный сепаратор из стального листа. | 190 | 340 | 114.3 | 47.3 |
| 190RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 290 | 75 | 18.4 |
| 190RU51 | Шариковый упорно-радиальный подшипник, двойной. | 190 | 300 | 46 | 12.7 |
| 190RJ51 | Штампованный сепаратор из стального листа. | 190 | 300 | 46 | 12.7 |
| 190RT92 | Механически обработанный сепаратор из текстолита. | 190 | 340 | 114.3 | 47.3 |
| 190RT30 | Механически обработанный сепаратор из текстолита. | 190 | 290 | 75 | 18.4 |
| 190RF51 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 300 | 46 | 12.7 |
| 190RN51 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 300 | 46 | 12.7 |
| 190RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 340 | 55 | 22.7 |
| 190RF91 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 300 | 85.7 | 23.8 |
| 190RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 400 | 78 | 51.5 |
| 190RU02 | Шариковый упорно-радиальный подшипник, двойной. | 190 | 340 | 55 | 22.7 |
| 190RT03 | Механически обработанный сепаратор из текстолита. | 190 | 400 | 78 | 51.5 |
| 190RJ02 | Штампованный сепаратор из стального листа. | 190 | 340 | 55 | 22.7 |
| 190RT02 | Механически обработанный сепаратор из текстолита. | 190 | 340 | 55 | 22.7 |
| 190RU30 | Шариковый упорно-радиальный подшипник, двойной. | 190 | 290 | 75 | 18.4 |
| GE190SX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 290 | 64 | 18.3 |
| GAC190T | Механически обработанный сепаратор из текстолита. | 190 | 290 | 64 | 18.2 |
| GAC190S | Шариковый упорно-радиальный подшипник, двойной. | 190 | 290 | 64 | 18.2 |
| 190RT91 | Механически обработанный сепаратор из текстолита. | 190 | 300 | 85.7 | 23.8 |
| 190RT51 | Механически обработанный сепаратор из текстолита. | 190 | 300 | 46 | 12.7 |
| 190RU03 | Шариковый упорно-радиальный подшипник, двойной. | 190 | 400 | 78 | 51.5 |
| 190RU92 | Шариковый упорно-радиальный подшипник, двойной. | 190 | 340 | 114.3 | 47.3 |
| 190RJ03 | Штампованный сепаратор из стального листа. | 190 | 400 | 78 | 51.5 |
| 190RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 340 | 55 | 22.7 |
| 190RN91 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 300 | 85.7 | 23.8 |
| 190RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 340 | 114.3 | 47.3 |
| 190RN30 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 290 | 75 | 18.4 |
| 190RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 400 | 78 | 51.5 |
| 190RUB32 | Шариковый упорно-радиальный подшипник, двойной. | 190 | 340 | 120 | 0 |
| 190RUB40 | Шариковый упорно-радиальный подшипник, двойной. | 190 | 290 | 100 | 0 |
| 190TMP93 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 190 | 320 | 78 | 0 |
| 190TMP12 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 190 | 270 | 62 | 0 |
| 190TAD20 | Механически обработанный сепаратор из текстолита. | 190 | 290 | 120 | 25.5 |
| 190KBE02 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 105 | 44 |
Модификации подшипника BTW 190 CM/SP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
