Шарнирный подшипник GAC190S
Подшипник GAC190S — это импортный шарнирный подшипник, обозначение основновного исполнения 190, размер 190*290*64 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

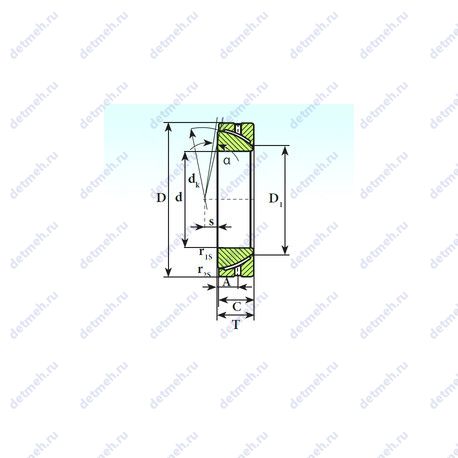

Таблица размеров и характеристик подшипника GAC190S
Производитель LS+
LS — китайский производитель подшипников, специализирующийся на выпуске шарнирных подшипников, включая упорные, радиальные и радиально-упорные. Продукция компании известна высоким качеством, прочностью и длительным сроком службы. Подшипники LS применяются в различных отраслях промышленности, обеспечивая надежную и долговечную работу механизмов.
Габаритные и посадочные размеры:
- Внутренний диаметр: 190. мм
- Внешний диаметр: 290 мм
- Высота. мм: 64
- Ширина рабочая (T): 64 мм.
- Ширина (высота) (B): 64 мм.
- Ширина наружной обоймы (C): 62 мм.
- Угол наклона (α): 0.5°
- Масса: 18.2 кг
Классификация:
- Основной тип: шарнирный
- Обозначение: gac190s
Прочие характеристики:
- Размеры. мм: 190x290x64
- Размер (dk): 275 мм.
- Размер (r1 min.): 3 мм.
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 26 мм.
- Уплотнение: нет
- Расстояние от торца до оси смазочных отверстий (A): 30 мм.
Пропускная способность:
- Грузоподъемность динамическая: 1500 кн
- Грузоподъемность статическая: 7500 кн
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Прочие характеристики:
- Размер (s): 29 мм.
- Размер (dk): 275 мм.
- Размер (r1 min.): 3 мм.
- Размер (r2 min.): 1 мм.
- Расстояние от торца до оси смазочных отверстий (A): 32 мм.
- Размер (D1): 211.8 мм.
- Размеры. мм: 190x290x64
- Уплотнение: нет
Классификация:
- Основной тип: шарнирный
- Обозначение: gac 190 s
Габаритные и посадочные размеры:
- Внутренний диаметр: 190 мм
- Внешний диаметр: 290 мм
- Высота. мм: 64
- Ширина рабочая (T): 64 мм
- Ширина наружной обоймы (C): 62 мм
- Масса: 18 кг
- Угол наклона (α): 0.5°
Пропускная способность:
- Грузоподъемность динамическая: 1500 кн
- Грузоподъемность статическая: 7500 кн
Производитель AST+
AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.
Прочие характеристики:
- Spherical Diameter (dk or Dk): 275.000
- Max. shaft corner radius. or 45 deg. chamfer (ch1): 3.000
- Max. housing corner radius. or 45 deg. chamfer (ch): 3.000
- Mis-alignment Angle (a deg.): 0.5
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 26
- Расстояние от торца до оси смазочных отверстий (A): 30.000
- Размеры. мм: 190x290x64
- Тип подшипника: steel-on-steel
- Диаметр отверстия: 190.0000
- Наружная ширина: 62.0000
- Внутренняя ширина: 64.0000
- Материал: 52100 chrome steel. or equivalent
- Номинальная динамическая нагрузка: 1.500.000
- Номинальная статическая нагрузка: 7.500.000
Классификация:
- Обозначение: gac190s
- Основной тип: шарнирный
Габаритные и посадочные размеры:
- Внутренний диаметр: 190 мм
- Внешний диаметр: 290 мм
- Высота. мм: 64
- Внешний диаметр: 290.0000 мм
- Ширина: 64.0000 мм
- Масса: 18.200
В таблице приведены основные размеры подшипника GAC190S, технические характеристики и номинальные значения.
Таблица модификаций подшипника GAC190S
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| B190-2 | Подшипник со специальными размерами. | 190 | 300 | 42 | 11.2 |
| 190RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 400 | 78 | 51.5 |
| 190RJ92 | Штампованный сепаратор из стального листа. | 190 | 340 | 114.3 | 47.3 |
| 190RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 290 | 75 | 18.4 |
| 190RU51 | Шарнирный подшипник. | 190 | 300 | 46 | 12.7 |
| 190RJ51 | Штампованный сепаратор из стального листа. | 190 | 300 | 46 | 12.7 |
| 190RT92 | Механически обработанный сепаратор из текстолита. | 190 | 340 | 114.3 | 47.3 |
| 190RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 340 | 114.3 | 47.3 |
| 190RF51 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 300 | 46 | 12.7 |
| 190RN51 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 300 | 46 | 12.7 |
| 190RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 340 | 55 | 22.7 |
| 190RF91 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 300 | 85.7 | 23.8 |
| 190RJ91 | Штампованный сепаратор из стального листа. | 190 | 300 | 85.7 | 23.8 |
| 190RU02 | Шарнирный подшипник. | 190 | 340 | 55 | 22.7 |
| 190RT03 | Механически обработанный сепаратор из текстолита. | 190 | 400 | 78 | 51.5 |
| 190RJ02 | Штампованный сепаратор из стального листа. | 190 | 340 | 55 | 22.7 |
| 190RU03 | Шарнирный подшипник. | 190 | 400 | 78 | 51.5 |
| 190RT51 | Механически обработанный сепаратор из текстолита. | 190 | 300 | 46 | 12.7 |
| 190RT91 | Механически обработанный сепаратор из текстолита. | 190 | 300 | 85.7 | 23.8 |
| 190RU30 | Шарнирный подшипник. | 190 | 290 | 75 | 18.4 |
| 190RT02 | Механически обработанный сепаратор из текстолита. | 190 | 340 | 55 | 22.7 |
| 190RJ30 | Штампованный сепаратор из стального листа. | 190 | 290 | 75 | 18.4 |
| 190RU91 | Шарнирный подшипник. | 190 | 300 | 85.7 | 23.8 |
| 190RU92 | Шарнирный подшипник. | 190 | 340 | 114.3 | 47.3 |
| 190RT30 | Механически обработанный сепаратор из текстолита. | 190 | 290 | 75 | 18.4 |
| 190RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 400 | 78 | 51.5 |
| 190RN30 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 290 | 75 | 18.4 |
| 190RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 340 | 114.3 | 47.3 |
| 190RN91 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 300 | 85.7 | 23.8 |
| 190RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 340 | 55 | 22.7 |
| 190RJ03 | Штампованный сепаратор из стального листа. | 190 | 400 | 78 | 51.5 |
| GE190SX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 290 | 64 | 18.3 |
| GAC190T | Механически обработанный сепаратор из текстолита. | 190 | 290 | 64 | 18.2 |
| GE190-SW | Метрический радиальный сферический подшипник скольжения. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 190 | 290 | 61 | 18.2 |
| 190KBE02 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 105 | 44 |
| 190TAD20 | Механически обработанный сепаратор из текстолита. | 190 | 290 | 120 | 25.5 |
| 190TMP12 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 190 | 270 | 62 | 0 |
| 190TMP93 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 190 | 320 | 78 | 0 |
| 190RUB40 | Шарнирный подшипник. | 190 | 290 | 100 | 0 |
| 190RUB32 | Шарнирный подшипник. | 190 | 340 | 120 | 0 |
Модификации подшипника GAC190S - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника GAC190S
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ISB | GAC190S | 190 | 290 | 64 | ISO |
| AST | GAC190S | 190 | 290 | 64 | ISO |
| LS | GAC190S | 190 | 290 | 64 | ISO |
Аналог подшипника GAC190S — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
