Шарнирный подшипник GE190SX
Подшипник GE190SX — это импортный шарнирный подшипник, обозначение основновного исполнения 190, размер 190*290*64 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника GE190SX
Производитель INA
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

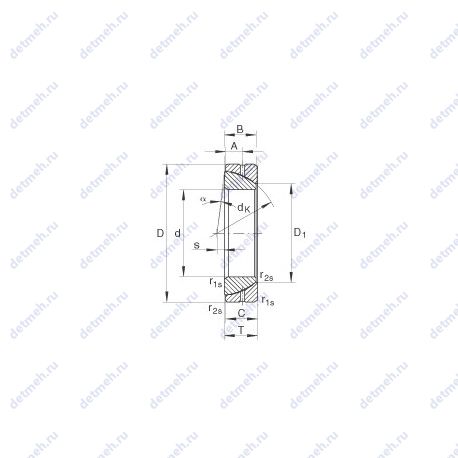

Габаритные и посадочные размеры:
- (С) ширина внутреннего кольца. мм - 61;
- Угол наклона (α) - 1.3°;
- Внешний диаметр - 290 мм;
- Ширина (высота) (B) - 61, 61 мм.;
- Масса - 18.3 кг;
- Ширина рабочая (T) - 64 мм.;
- Ширина наружной обоймы (C) - 61 мм.;
- Высота. мм - 64;
- Внутренний диаметр - 190 мм;
- (T) монтажная высота. мм - 64;
Прочие характеристики:
- Размер сопряженных деталей (da max) - 207.9;
- Расстояние от торца до оси смазочных отверстий (A) - 32 мм.;
- Размер сопряженных деталей (Db min.) - 278;
- Da min. мм - 226;
- da max. мм - 207.9;
- dK. мм - 275;
- r1s min. мм - 3;
- Размер (dk) - 275 мм.;
- Размер (r2 min.) - 1 мм.;
- Размер сопряженных деталей (Da min) - 226;
- Размер сопряженных деталей (db min) - 252;
- Уплотнение - нет;
- Размеры. мм - 190x290x61, 190x290x64;
- Размер (D1) - 211.8 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 29 мм.;
- Размер (r1 min.) - 3 мм.;
- A. мм - 32;
- Db min. мм - 278;
- db max. мм - 252;
- s. мм - 29;
- D1. мм - 211.8;
- alf.° - 1.3;
- r2s min. мм - 1;
Пропускная способность:
- Грузоподъемность динамическая - 1370 кн;
- Грузоподъемность статическая - 6850 кн;
- C0r статическая грузоподъемность. радиальная. Н - 6850000;
- Cr динамическая грузоподъемность. радиальная. Н - 1370000;
Классификация:
- Обозначение - ge190-sx, ge 190 sx;
- Основной тип - шарнирный;
Производитель Enduro
Enduro Bearings - американская компания, основанная в 1996 году, специализирующаяся на производстве высококачественных подшипников и сопутствующих компонентов для велосипедной и промышленной отраслей. Компания предоставляет решения для различных отраслей промышленности, обеспечивая надежность и долговечность своей продукции.
Габаритные и посадочные размеры:
- Высота. мм - 64;
- Внешний диаметр - 290. мм;
- Внутренний диаметр - 190. мм;
- Ширина рабочая (T) - 64 мм.;
- Ширина (высота) (B) - 64 мм.;
- Ширина наружной обоймы (C) - 62 мм.;
- Масса - 18.19811104 кг;
Прочие характеристики:
- Размеры. мм - 190x290x64;
- Размер (r1 min.) - 3 мм.;
- Размер (r2 min.) - 3 мм.;
- Размер (J) - 30 мм.;
- Размер (K) - 275 мм.;
- Расстояние от торца тугого кольца до центра радиуса сферы (S) - 26 мм.;
- Уплотнение - нет;
Классификация:
- Обозначение - ge 190 sx;
- Основной тип - шарнирный;
Пропускная способность:
- Грузоподъемность динамическая - 1500 кн;
- Грузоподъемность статическая - 7500 кн;
Производитель Timken
Компания Timken постоянно развивает мир благодаря инновационным объектам управления трением и передачи энергии. Timken является одним из главных производителей высокотехнологичных антифрикционных подшипников и компонентов из легированной стали, в том числе ведущим поставщиком подшипниковой стали 52100. Сегодня Timken изготавливает и распространяет подшипники, зубчатые передачи, автоматизированные системы смазки, ремни, цепи, муфты и продукты линейного перемещения, а также предлагает большой перечень услуг касательно обновления и ремонта силовых агрегатов. Технические навыки Timken в области металлургии, трибологии и передачи энергии применяются в подшипниках и связанных с ними системах для улучшения уровня надежности и эффективности машин по всему миру.
Прочие характеристики:
- Размер (s) - 29 мм.;
- Размер (dk) - 275 мм.;
- Размеры. мм - 190x290x64;
- Расстояние от торца до оси смазочных отверстий (A) - 32 мм.;
- Уплотнение - нет;
- Размер (D1) - 211.8 мм.;
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 61 мм.;
- Внутренний диаметр - 190 мм;
- Внешний диаметр - 290 мм;
- Высота. мм - 64;
- Масса - 18 кг;
- Ширина рабочая (T) - 64 мм.;
- Ширина (высота) (B) - 61 мм.;
Классификация:
- Основной тип - шарнирный;
- Обозначение - ge190sx;
Пропускная способность:
- Грузоподъемность динамическая - 1370 кн;
- Грузоподъемность статическая - 6950 кн;
В таблице приведены основные размеры подшипника GE190SX, технические характеристики и номинальные значения.
Таблица модификаций подшипника GE190SX
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| B190-2 | Подшипник со специальными размерами. | 190 | 300 | 42 | 11.2 |
| 190RF03 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 400 | 78 | 51.5 |
| 190RJ92 | Штампованный сепаратор из стального листа. | 190 | 340 | 114.3 | 47.3 |
| 190RF30 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 290 | 75 | 18.4 |
| 190RU51 | Шарнирный подшипник. | 190 | 300 | 46 | 12.7 |
| 190RJ51 | Штампованный сепаратор из стального листа. | 190 | 300 | 46 | 12.7 |
| 190RT92 | Механически обработанный сепаратор из текстолита. | 190 | 340 | 114.3 | 47.3 |
| 190RF92 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 340 | 114.3 | 47.3 |
| 190RF51 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 300 | 46 | 12.7 |
| 190RN51 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 300 | 46 | 12.7 |
| 190RF02 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 340 | 55 | 22.7 |
| 190RF91 | Механически обработанный сепаратор из стали или специального чугуна. | 190 | 300 | 85.7 | 23.8 |
| 190RJ91 | Штампованный сепаратор из стального листа. | 190 | 300 | 85.7 | 23.8 |
| 190RU02 | Шарнирный подшипник. | 190 | 340 | 55 | 22.7 |
| 190RT03 | Механически обработанный сепаратор из текстолита. | 190 | 400 | 78 | 51.5 |
| 190RJ02 | Штампованный сепаратор из стального листа. | 190 | 340 | 55 | 22.7 |
| 190RU03 | Шарнирный подшипник. | 190 | 400 | 78 | 51.5 |
| 190RT51 | Механически обработанный сепаратор из текстолита. | 190 | 300 | 46 | 12.7 |
| 190RT91 | Механически обработанный сепаратор из текстолита. | 190 | 300 | 85.7 | 23.8 |
| 190RU30 | Шарнирный подшипник. | 190 | 290 | 75 | 18.4 |
| 190RT02 | Механически обработанный сепаратор из текстолита. | 190 | 340 | 55 | 22.7 |
| 190RJ30 | Штампованный сепаратор из стального листа. | 190 | 290 | 75 | 18.4 |
| 190RU91 | Шарнирный подшипник. | 190 | 300 | 85.7 | 23.8 |
| 190RU92 | Шарнирный подшипник. | 190 | 340 | 114.3 | 47.3 |
| 190RT30 | Механически обработанный сепаратор из текстолита. | 190 | 290 | 75 | 18.4 |
| 190RN03 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 400 | 78 | 51.5 |
| 190RN30 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 290 | 75 | 18.4 |
| 190RN92 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 340 | 114.3 | 47.3 |
| 190RN91 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 300 | 85.7 | 23.8 |
| 190RN02 | Канавка под стопорное кольцо на наружном кольце подшипника. | 190 | 340 | 55 | 22.7 |
| 190RJ03 | Штампованный сепаратор из стального листа. | 190 | 400 | 78 | 51.5 |
| GAC190T | Механически обработанный сепаратор из текстолита. | 190 | 290 | 64 | 18.2 |
| GAC190S | Шарнирный подшипник. | 190 | 290 | 64 | 18.2 |
| GE190-SW | Метрический радиальный сферический подшипник скольжения. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 190 | 290 | 61 | 18.2 |
| 190KBE02 | Однорядный радиально-упорный шарикоподшипник с углом контакта 40° и оптимизированной внутренней конструкцией. Коническое внутреннее отверстие, конусность 1:12. | 190 | 340 | 105 | 44 |
| 190TAD20 | Механически обработанный сепаратор из текстолита. | 190 | 290 | 120 | 25.5 |
| 190TMP12 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 190 | 270 | 62 | 0 |
| 190TMP93 | Механически обработанный сепаратор из текстолита. Механически обработанный сепаратор оконного типа из латуни. | 190 | 320 | 78 | 0 |
| 190RUB40 | Шарнирный подшипник. | 190 | 290 | 100 | 0 |
| 190RUB32 | Шарнирный подшипник. | 190 | 340 | 120 | 0 |
Модификации подшипника GE190SX - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника GE190SX
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| Timken | GE190SX | 190 | 290 | 64 | ISO |
| INA | GE190SX | 190 | 290 | 64 | ISO |
| Enduro | GE190SX | 190 | 290 | 64 | ISO |
Аналог подшипника GE190SX — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
