Шариковый подшипник BSA 306 CG-2RZ

Подшипник BSA 306 CG-2RZ — это импортный шариковый упорный подшипник, однорядный, обозначение основновного исполнения 306, размер 30*72*19 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 30 мм
Наружный диаметр: 72 мм
Ширина: 19 мм
Масса: 0.4 кг

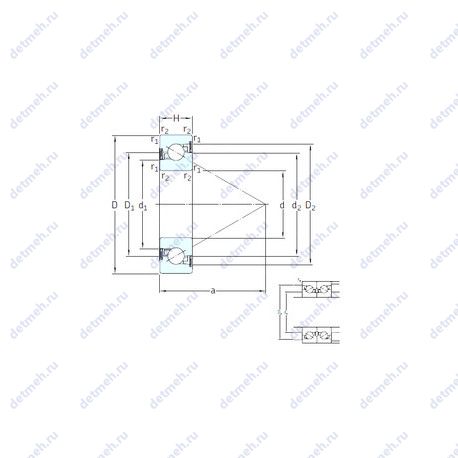

Подшипник BSA 306 CG-2RZ чертеж — Чертеж подшипника BSA 306 CG-2RZ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме) Суффикс 2RZ — Контактные уплотнения типа RZ с обеих сторон подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника BSA 306 CG-2RZ

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Уплотнение - есть;
Размер (D2) - 59.5 мм.;
Размер (d2) - 50.5 мм.;
Размер сопряженных деталей (da min.) - 40;
Размер (a) - 57 мм.;
Размер (d1) - 43.8 мм.;
Размер сопряженных деталей (ra max.) - 1;
Размер сопряженных деталей (Da max.) - 65.5;
Размер (r2 min.) - 1.1 мм;
Размер (r1 min.) - 1.1 мм;
Размер (D1) - 51.1 мм.;
Количество дорожек качения - 1;
Граничная нагрузка по усталости (Pu) - 3.65;
Грузоподъемность динамическая - 40.5 кн;
Размеры. мм - 30x72x19;

Габаритные и посадочные размеры:

Высота (H) - 19 мм.;
Ширина (высота) (B) - 19 мм.;
Масса - 0.4 кг;
Ширина наружной обоймы (C) - 19 мм.;
Высота. мм - 19;
Внешний диаметр - 72 мм;
Внутренний диаметр - 30 мм;

Пропускная способность:

Частота вращения предельная при пластичной смазке - 8000 об/мин;
Грузоподъемность статическая - 98 кн;

Классификация:

Нагрузка - осевая;
Основной тип - шариковый упорный;
Обозначение - bsa 306 cg-2rz;
Тела качения - шарики;

В таблице приведены основные размеры подшипника BSA 306 CG-2RZ, технические характеристики и номинальные значения.

Таблица модификаций подшипника BSA 306 CG-2RZ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
306	Основное исполнение.	30	72	19	0.37
Q306	Шариковый упорный подшипник, однорядный.	30	72	19	0.4
UK306	Шариковый упорный подшипник, однорядный.	30	72	30	0.47
N 306	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	30	72	19	361
UC306	Шариковый упорный подшипник, однорядный.	30	72	43	0.56
N306E	Шариковый упорный подшипник, однорядный.	30	72	19	0.358
306-Z	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	30	72	19	0.37
EX306	Шариковый упорный подшипник, однорядный.	30	72	50	0.68
NH306	Шариковый упорный подшипник, однорядный.	30	72	19	0.403
BL 306	Узел плавающих подшипников..	30	72	19	0.364
NF 306	Внутреннем кольце с двойным фланцем, внешнее с одним..	30	72	19	0.36
NJ 306	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	72	19	0.36
NU 306	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	72	19	0.36
NF306E	Шариковый упорный подшипник, однорядный.	30	72	19	0.387
QJ 306	Шариковый подшипник с четырех-точечным контактом.	30	72	19	0.42
NJ306E	Шариковый упорный подшипник, однорядный.	30	72	19	0.361
NU306E	Шариковый упорный подшипник, однорядный.	30	72	19	0.361
306 NR	Канавка во внешнем кольце, но без стопорного кольца.	30	72	19	0.37
RUS306	Шариковый упорный подшипник, однорядный.	42	72	19	0.26
NP 306	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	30	72	19	0.403
NJ306R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	72	19	0.361
NU306R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	72	19	0.361
W306PP	Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.	30	72	30.18	0.558
RNU 306	Только наружная часть, сепаратор и ролики в сборе - два фланца на наружном кольце.	42	72	19	0.25
UC306D1	Шариковый упорный подшипник, однорядный.	30	72	43	0.56
UK306D1	Шариковый упорный подшипник, однорядный.	30	72	29	0.59
UC306G2	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	72	43	0.56
UK306+H	Шариковый упорный подшипник, однорядный.	25	72	38	0.59
NU306EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	72	19	0
NJ306EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	72	19	0
EX306G2	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	72	50	0.68
NU306EG	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	72	19	0.37
BXRE306	Шариковый упорный подшипник, однорядный.	30	72	19	0.371
NUP 306	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	72	19	0.361
NH306 E	Шариковый упорный подшипник, однорядный.	30	72	19	0.403
NP306 E	Шариковый упорный подшипник, однорядный.	30	72	19	0.403
306-ZNR	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Канавка во внешнем кольце, но без стопорного кольца.	30	72	19	0.37
NUP306E	Шариковый упорный подшипник, однорядный.	30	72	19	390
NJ306FM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из стали или специального чугуна.	30	72	19	0
NUP306R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	72	19	0.361

Модификации подшипника BSA 306 CG-2RZ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
30TAF07	30	72	19
BS 330/S 7P62U	30	72	19
BS 330 7P62U	30	72	19
