Шариковый подшипник 2308 KTN9+H2308

Подшипник 2308 KTN9+H2308 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 2308, размер 35*90*33 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 35 мм
Наружный диаметр: 90 мм
Ширина: 33 мм
Масса: 1.1 кг

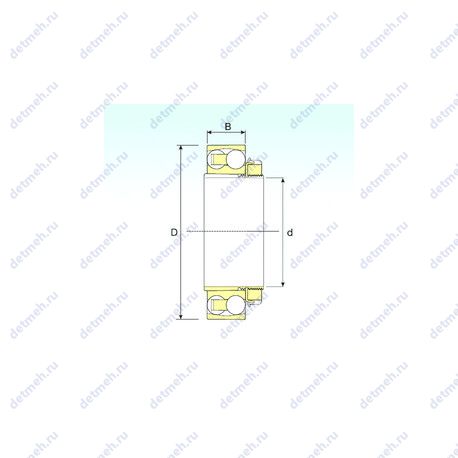

Подшипник 2308 KTN9+H2308 чертеж — Чертеж подшипника 2308 KTN9+H2308

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 2308 KTN9+H2308

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина (высота) (B): 33 мм
Ширина внутренней обоймы (B1): 46 мм.
Масса: 1.1 кг
Ширина наружной обоймы (C): 33 мм
Высота. мм: 33
Внешний диаметр: 90 мм
Внутренний диаметр: 35 мм

Классификация:

Тип: сферический
Основной тип: шариковый радиальный сферический
Обозначение: 2308 ktn9+h2308
Нагрузка: радиальная
Тела качения: шарики

Прочие характеристики:

Уплотнение: нет
Количество дорожек качения: 2
Размеры. мм: 35x90x33

Пропускная способность:

Частота вращения предельная при жидкой смазке: 9000 об/мин
Частота вращения предельная при пластичной смазке: 7650 об/мин
Грузоподъемность статическая: 15.7 кн
Грузоподъемность динамическая: 52.9 кн

В таблице приведены основные размеры подшипника 2308 KTN9+H2308, технические характеристики и номинальные значения.

Таблица модификаций подшипника 2308 KTN9+H2308

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2308	Основное исполнение.	40	90	33	889
2308K	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	40	90	33	0.925
2308S	Только для внутреннего и наружного колец.	40	90	33	0.889
N 2308	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	40	90	33	0.932
N2308E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	40	90	33	0.974
NF2308	Шариковый сферический подшипник, двухрядный.	40	90	33	1.1
2308SK	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	40	90	33	0.889
NH2308	Шариковый сферический подшипник, двухрядный.	40	90	33	1.053
NJ2308E	Шариковый сферический подшипник, двухрядный.	40	90	33	0.987
NJK2308	Шариковый сферический подшипник, двухрядный.	40	90	33	1.01
2308G15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	40	90	33	0.92
NU2308R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	40	90	33	0.962
NJ2308R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	40	90	33	0.962
NU2308E	Шариковый сферический подшипник, двухрядный.	40	90	33	0.962
NJ 2308	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	40	90	33	0.956
NU 2308	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	40	90	33	0.962
2308 EM	Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца.	40	90	33	1.01
NUP 2308	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	40	90	33	0.962
NUP2308E	Шариковый сферический подшипник, двухрядный.	40	90	33	1.013
2308 TN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида.	40	90	33	0.93
2308-TVH	Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66.	40	90	33	0.922
NH2308 E	Шариковый сферический подшипник, двухрядный.	40	90	33	1.053
2308KG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12.	40	90	33	0.9
NUP2308R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	40	90	33	0.962
2308-2RS	Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника.	40	90	33	1.01
NJ2308-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	40	90	33	1
2308EEG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	40	90	33	1.05
2308 ETN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	40	90	33	0.93
NJF2308 V	Бессепараторный подшипник.	40	90	33	1.01
NJ2308 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита.	40	90	33	0.933
NU2308 ET	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	40	90	33	0.933
2308 KTN9	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	40	90	33	0.93
SL19 2308	Специальный шариковый подшипник.	40	90	33	1.01
NJ2308EG15	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	40	90	33	0.98
NU2308EG15	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	40	90	33	0.94
NUP2308 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор из текстолита.	40	90	33	0.933
2308 EKTN9	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	40	90	33	0.93
ZSL19 2308	Шариковый сферический подшипник, двухрядный.	40	90	33	1
NJ2308E.TVP	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	40	90	33	0.968
2308-2RSTN9	Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника. Литой сепаратор из стекло-наполненного полиамида.	40	90	33	0.96

Модификации подшипника 2308 KTN9+H2308 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
