Шариковый подшипник 2206-2RS KTN9+H306

Подшипник 2206-2RS KTN9+H306 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 2206, размер 25*62*20 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 25 мм
Наружный диаметр: 62 мм
Ширина: 20 мм
Масса: 0.36 кг

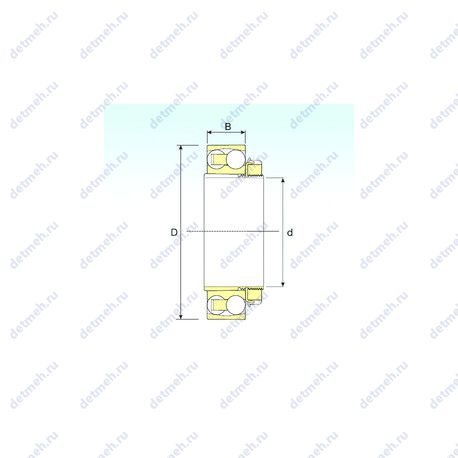

Подшипник 2206-2RS KTN9+H306 чертеж — Чертеж подшипника 2206-2RS KTN9+H306

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс 2 — Только для внутреннего и наружного колец Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс 2RS — Контактные уплотнения типа RS с обеих сторон подшипника Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 2206-2RS KTN9+H306

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина (высота) (B) - 20 мм;
Ширина внутренней обоймы (B1) - 31 мм.;
Масса - 0.36 кг;
Ширина наружной обоймы (C) - 20 мм;
Высота. мм - 20;
Внешний диаметр - 62 мм;
Внутренний диаметр - 25 мм;

Классификация:

Тип - сферический;
Основной тип - шариковый радиальный сферический;
Обозначение - 2206-2rs ktn9+h306;
Нагрузка - радиальная;
Тела качения - шарики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 25x62x20;

Пропускная способность:

Частота вращения предельная при пластичной смазке - 7125 об/мин;
Грузоподъемность статическая - 4.6 кн;
Грузоподъемность динамическая - 15.3 кн;

В таблице приведены основные размеры подшипника 2206-2RS KTN9+H306, технические характеристики и номинальные значения.

Таблица модификаций подшипника 2206-2RS KTN9+H306

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2206	Основное исполнение.	30	62	20	249
2206S	Только для внутреннего и наружного колец.	30	62	20	0.249
2206K	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	30	62	20	0.26
S2206	Керамический материал.	30	62	20	0.26
2206SK	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	30	62	20	0.249
N 2206	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	30	62	20	0.26
NH2206	Шариковый сферический подшипник, двухрядный.	30	62	20	0.287
N2206E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	30	62	20	0.268
NU 2206	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	62	20	0.266
NJ 2206	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	62	20	0.266
NFV2206	Шариковый сферический подшипник, двухрядный.	30	62	20	0.28
NJ2206R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	62	20	0.262
NU2206R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	62	20	0.262
NU2206E	Шариковый сферический подшипник, двухрядный.	30	62	20	0.262
NJ2206E	Шариковый сферический подшипник, двухрядный.	30	62	20	255
NUP2206R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	62	20	0.262
NJ2206EG	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	62	20	0.295
NU2206EG	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	62	20	0.295
2206 TN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида.	30	62	20	0.26
NUP 2206	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	62	20	0.266
RUS2206E	Шариковый сферический подшипник, двухрядный.	37.5	62	20	0.26
2206-2RS	Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника.	30	62	20	0.268
NU2206EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	62	20	0.3
2206-TVH	Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66.	30	62	20	0.252
NH2206 E	Шариковый сферический подшипник, двухрядный.	30	62	20	0.287
NUP2206E	Шариковый сферический подшипник, двухрядный.	30	62	20	0.276
C 2206 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	30	62	20	0.29
2206 KTN9	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	30	62	20	0.26
NA2206XLL	Игольчатый роликовый подшипник с размерами по ISO 15. Два уплотнения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	30	62	20	0.64
NU2206 ET	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	30	62	20	0.255
NJ2206 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита.	30	62	20	0.255
C 2206 KV	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник.	30	62	20	0.28
NUP2206EG	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	62	20	0.295
SL18 2206	Специальный шариковый подшипник.	30	62	20	0.3
NCF2206-V	Бессепараторный подшипник.	30	62	20	0.3
2206 ETN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	30	62	20	0.26
S2206-2RS	Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника.	30	62	20	0.26
NJ2206 EN	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Канавка под стопорное кольцо на наружном кольце подшипника.	30	62	20	257
2206EEG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	62	20	0.27
NJ2206 EM6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	62	20	295

Модификации подшипника 2206-2RS KTN9+H306 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
