Шариковый подшипник 6224-2RS1
Подшипник 6224-2RS1 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6224, размер 120*215*40 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 120 мм
Наружный диаметр: 215 мм
Ширина: 40 мм
Масса: 5.332 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс 2RS1 — Контактные уплотнения типа RS1 с обеих сторон подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

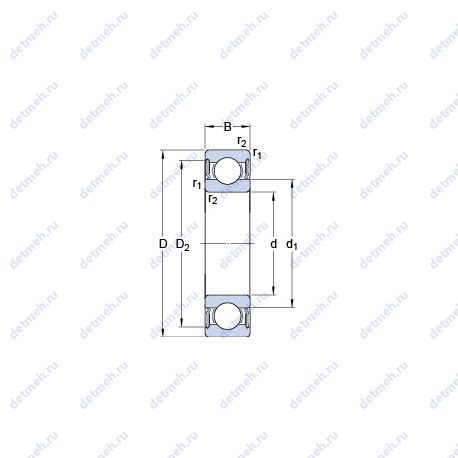

Таблица размеров и характеристик подшипника 6224-2RS1
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Пропускная способность:
- Динамическая грузоподъемность (C): 146 кн
- Предельная частота вращения: 1900 об/мин
- Статическая грузоподъемность (C0): 118 кн
Исходные данные для расчета:
- Расчетный коэффициент (f0): 14.4
- Расчетный коэффициент (kr): 0.025
Прочие характеристики:
- D2: 189.2 мм
- da min.: 132 мм
- Da max.: 203 мм
- r1.2 min.: 2.1 мм
- Размер (d1): 150.6 мм
- Размер сопряженных деталей (ra max.): 2 мм
- Размер сопряженных деталей (da max): 150 мм
- Граничная нагрузка по усталости (Pu): 3.9 кн
- Размеры. мм: 215x120x40
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: 6224-2rs1
- Тела качения: шарики
Габаритные и посадочные размеры:
- Ширина (высота) (B): 40 мм
- Внутренний диаметр (d): 120 мм
- Наружный диаметр (D): 215 мм
- Масса: 5.359 кг
- Высота. мм: 40
- Внешний диаметр: 120 мм
- Внутренний диаметр: 215 мм
В таблице приведены основные размеры подшипника 6224-2RS1, технические характеристики и номинальные значения.
Таблица модификаций подшипника 6224-2RS1
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6224 | Основное исполнение. | 120 | 215 | 40 | 5.25 |
| 6224N | Канавка для стопорного кольца на наружном кольце. | 120 | 215 | 40 | 5.15 |
| 6224ZZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 120 | 215 | 40 | 5.15 |
| 6224-Z | Стальная шайба. | 120 | 215 | 40 | 5.27 |
| 6224ZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 120 | 215 | 40 | 5.15 |
| 6224VV | Бессепараторный подшипник. | 120 | 215 | 40 | 5.29 |
| 6224NR | Канавка и стопорное кольцо на наружном кольце. | 120 | 215 | 40 | 5.15 |
| 6224LLU | Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава. | 120 | 215 | 40 | 5.15 |
| 6224-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 120 | 215 | 40 | 5.29 |
| 6224-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 120 | 215 | 40 | 5.35 |
| 6224ZZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 120 | 215 | 40 | 5.15 |
| 6224DDU | Шариковый радиальный подшипник, однорядный. | 120 | 215 | 40 | 5.29 |
| 6224LLB | Бесконтактное нитриловое уплотнение. Механически обработанный сепаратор из легкого сплава. | 120 | 215 | 40 | 5.32 |
| 6224-RS1 | Контактное армированное уплотнение из резины с одной стороны подшипника. | 120 | 215 | 40 | 5.3 |
| 6224-2RU | Шариковый радиальный подшипник, однорядный. | 120 | 215 | 40 | 5.15 |
| 6224-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 120 | 215 | 40 | 5.15 |
| 6224-2RSR | Контактные уплотнения типа RS с обеих сторон подшипника. | 120 | 215 | 40 | 5.6 |
| 6224/C3VL0241 | Покрытия. | 120 | 215 | 40 | 5.15 |
Модификации подшипника 6224-2RS1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
