Шариковый подшипник 6224ZZX
Подшипник 6224ZZX — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6224, размер 120*215*40 мм.
Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 120 мм
Наружный диаметр: 215 мм
Ширина: 40 мм
Масса: 5.15 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

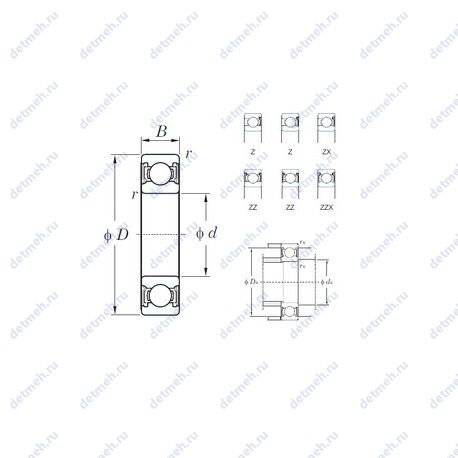

Таблица размеров и характеристик подшипника 6224ZZX
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Пропускная способность:
- Грузоподъемность статическая - 131 кн;
- Частота вращения предельная при пластичной смазке - 2900 об/мин;
- Грузоподъемность динамическая - 155 кн;
Исходные данные для расчета:
- Расчетный коэффициент (f0) - 14.4;
Прочие характеристики:
- Размер сопряженных деталей (da max) - 144;
- Размер сопряженных деталей (Da max.) - 204;
- Размер сопряженных деталей (da min.) - 131;
- Размер сопряженных деталей (ra max.) - 2;
- Уплотнение - есть;
- Количество дорожек качения - 1;
- Размеры. мм - 120x215x40;
Классификация:
- Нагрузка - радиальная;
- Основной тип - шариковый радиальный;
- Обозначение - 6224zzx;
- Тела качения - шарики;
Габаритные и посадочные размеры:
- Радиус наружней фаски - 2.1 мм.;
- Ширина (высота) (B) - 40 мм;
- Масса - 5.15 кг;
- Ширина наружной обоймы (C) - 40 мм;
- Высота. мм - 40;
- Внешний диаметр - 215 мм;
- Внутренний диаметр - 120 мм;
В таблице приведены основные размеры подшипника 6224ZZX, технические характеристики и номинальные значения.
Таблица модификаций подшипника 6224ZZX
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6224 | Основное исполнение. | 120 | 215 | 40 | 5.25 |
| 6224N | Канавка для стопорного кольца на наружном кольце. | 120 | 215 | 40 | 5.15 |
| 6224ZZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 120 | 215 | 40 | 5.15 |
| 6224-Z | Стальная шайба. | 120 | 215 | 40 | 5.27 |
| 6224ZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 120 | 215 | 40 | 5.15 |
| 6224VV | Бессепараторный подшипник. | 120 | 215 | 40 | 5.29 |
| 6224NR | Канавка и стопорное кольцо на наружном кольце. | 120 | 215 | 40 | 5.15 |
| 6224-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 120 | 215 | 40 | 5.29 |
| 6224-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 120 | 215 | 40 | 5.35 |
| 6224LLU | Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава. | 120 | 215 | 40 | 5.15 |
| 6224DDU | Шариковый радиальный подшипник, однорядный. | 120 | 215 | 40 | 5.29 |
| 6224LLB | Бесконтактное нитриловое уплотнение. Механически обработанный сепаратор из легкого сплава. | 120 | 215 | 40 | 5.32 |
| 6224-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 120 | 215 | 40 | 5.15 |
| 6224-RS1 | Контактное армированное уплотнение из резины с одной стороны подшипника. | 120 | 215 | 40 | 5.3 |
| 6224-2RU | Шариковый радиальный подшипник, однорядный. | 120 | 215 | 40 | 5.15 |
| 6224-2RSR | Контактные уплотнения типа RS с обеих сторон подшипника. | 120 | 215 | 40 | 5.6 |
| 6224-2RS1 | Контактные уплотнения типа RS1 с обеих сторон подшипника. | 120 | 215 | 40 | 5.332 |
| 6224/C3VL0241 | Покрытия. | 120 | 215 | 40 | 5.15 |
Модификации подшипника 6224ZZX - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
