Шариковый подшипник 6224ZZ
Подшипник 6224ZZ — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6224, размер 120*215*40 мм.
Отечественный аналог - 80224.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

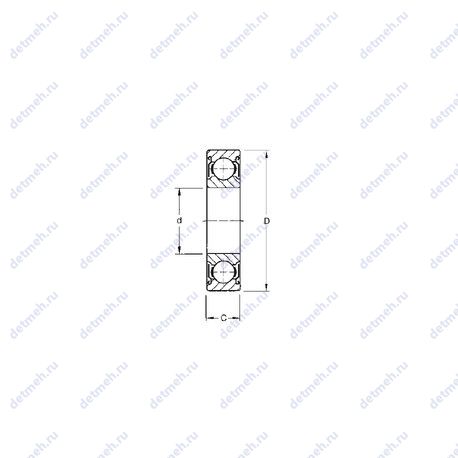

Таблица размеров и характеристик подшипника 6224ZZ
Производитель NTN+
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Обозначение: 6224zz
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 120x215x40
- Количество дорожек качения: 1
- Уплотнение: есть
- Размер сопряженных деталей (da min.): 131
- Размер сопряженных деталей (Da max.): 204
- Размер сопряженных деталей (ra max.): 2
- Размер сопряженных деталей (da max): 143
Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Внешний диаметр: 215 мм
- Высота. мм: 40
- Ширина наружной обоймы (C): 40 мм
- Масса: 5.15 кг
- Ширина (высота) (B): 40 мм
- Радиус наружней фаски: 2.1 мм
Пропускная способность:
- Грузоподъемность динамическая: 155 кн
- Грузоподъемность статическая: 131 кн
- Частота вращения предельная при пластичной смазке: 2 900 об/мин
Исходные данные для расчета:
- Расчетный коэффициент (f0): 14.4
Производитель CYSD+
Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Нагрузка: радиальная
- Обозначение: 6224-zz
Прочие характеристики:
- Размеры. мм: 120x215x40
- Количество дорожек качения: 1
- Уплотнение: есть
Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Внешний диаметр: 215 мм
- Высота. мм: 40
- Ширина (высота) (B): 40 мм
- Ширина наружной обоймы (C): 40 мм
- Масса: 5.29 кг
- Радиус наружней фаски: 2.1 мм.
Пропускная способность:
- Грузоподъемность динамическая: 155 кн
- Грузоподъемность статическая: 131 кн
- Частота вращения предельная при пластичной смазке: 2600 об/мин
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Нагрузка: радиальная
- Обозначение: 6224-zz
Прочие характеристики:
- Размеры. мм: 120x215x40
- Количество дорожек качения: 1
- Уплотнение: есть
Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Внешний диаметр: 215 мм
- Высота. мм: 40
- Ширина (высота) (B): 40 мм
- Ширина наружной обоймы (C): 40 мм
- Масса: 5.15 кг
Пропускная способность:
- Грузоподъемность динамическая: 143.1 кн
- Грузоподъемность статическая: 115.7 кн
- Частота вращения предельная: 3040 об/мин
Производитель NACHI+
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Нагрузка: радиальная
- Обозначение: 6224zz
Прочие характеристики:
- Размеры. мм: 120x215x40
- Количество дорожек качения: 1
- Уплотнение: есть
- Размер сопряженных деталей (da min.): 132
- Размер сопряженных деталей (Da max.): 203
- Размер сопряженных деталей (ra max.): 2.0
Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Внешний диаметр: 215 мм
- Высота. мм: 40
- Ширина (высота) (B): 40 мм
- Ширина наружной обоймы (C): 40 мм
- Масса: 5.15 кг
- Радиус наружней фаски: 2.1 мм.
Пропускная способность:
- Грузоподъемность динамическая: 145 кн
- Грузоподъемность статическая: 118 кн
- Частота вращения предельная при пластичной смазке: 2800 об/мин
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK Внешний диаметр: 215
- ROLEK Внутренний диаметр: 120
- ROLEK Ширина: 40
- ROLEK Масса: 5.3
- ROLEK r1.2 min: 2.1
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Обозначение: 6224 zz
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 120x215x40
- Количество дорожек качения: 1
- Уплотнение: есть
Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Внешний диаметр: 215 мм
- Высота. мм: 40
- Масса: 5.15 кг
- Ширина (высота) (B): 40 мм
- Ширина наружной обоймы (C): 40 мм
Производитель CX+
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Обозначение: 6224 zz
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 120x215x40
- Количество дорожек качения: 1
- Уплотнение: есть
Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Внешний диаметр: 215 мм
- Высота. мм: 40
- Масса: 5.15 кг
- Ширина (высота) (B): 40 мм
- Ширина наружной обоймы (C): 40 мм
Пропускная способность:
- Грузоподъемность динамическая: 155 кн
- Грузоподъемность статическая: 131 кн
- Частота вращения предельная при пластичной смазке: 2900 об/мин
- Частота вращения предельная при жидкой смазке: 3400 об/мин
Производитель NSK+
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Обозначение: 6224zz
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 120x215x40
- Количество дорожек качения: 1
- Уплотнение: есть
- Размер сопряженных деталей (ra max.): 2
- Размер сопряженных деталей (da min.): 131
- Размер сопряженных деталей (Da max.): 204
- Размер сопряженных деталей (da max): 146
Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Внешний диаметр: 215 мм
- Высота. мм: 40
- Ширина наружной обоймы (C): 40 мм
- Масса: 5.29 кг
- Ширина (высота) (B): 40 мм
- Радиус наружней фаски: 2.1 мм
Пропускная способность:
- Грузоподъемность динамическая: 155 кн
- Частота вращения предельная при пластичной смазке: 2 600 об/мин
- Грузоподъемность статическая: 131 кн
Исходные данные для расчета:
- Расчетный коэффициент (f0): 14.4
В таблице приведены основные размеры подшипника 6224ZZ, технические характеристики и номинальные значения.
Таблица модификаций подшипника 6224ZZ
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6224 | Основное исполнение. | 120 | 215 | 40 | 5.25 |
| 6224N | Канавка для стопорного кольца на наружном кольце. | 120 | 215 | 40 | 5.15 |
| 6224-Z | Стальная шайба. | 120 | 215 | 40 | 5.27 |
| 6224ZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 120 | 215 | 40 | 5.15 |
| 6224VV | Бессепараторный подшипник. | 120 | 215 | 40 | 5.29 |
| 6224NR | Канавка и стопорное кольцо на наружном кольце. | 120 | 215 | 40 | 5.15 |
| 6224-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 120 | 215 | 40 | 5.29 |
| 6224-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 120 | 215 | 40 | 5.35 |
| 6224ZZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 120 | 215 | 40 | 5.15 |
| 6224LLU | Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава. | 120 | 215 | 40 | 5.15 |
| 6224DDU | Шариковый радиальный подшипник, однорядный. | 120 | 215 | 40 | 5.29 |
| 6224LLB | Бесконтактное нитриловое уплотнение. Механически обработанный сепаратор из легкого сплава. | 120 | 215 | 40 | 5.32 |
| 6224-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 120 | 215 | 40 | 5.15 |
| 6224-RS1 | Контактное армированное уплотнение из резины с одной стороны подшипника. | 120 | 215 | 40 | 5.3 |
| 6224-2RU | Шариковый радиальный подшипник, однорядный. | 120 | 215 | 40 | 5.15 |
| 6224-2RSR | Контактные уплотнения типа RS с обеих сторон подшипника. | 120 | 215 | 40 | 5.6 |
| 6224-2RS1 | Контактные уплотнения типа RS1 с обеих сторон подшипника. | 120 | 215 | 40 | 5.332 |
| 6224/C3VL0241 | Покрытия. | 120 | 215 | 40 | 5.15 |
Модификации подшипника 6224ZZ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 6224ZZ
Аналог подшипника 6224ZZ — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
