Шариковый подшипник 6224LLU
Подшипник 6224LLU — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6224, размер 120*215*40 мм.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 120 мм
Наружный диаметр: 215 мм
Ширина: 40 мм
Масса: 5.15 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 6224LLU
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Пропускная способность:
- Грузоподъемность статическая - 131 кн;
- Частота вращения номинальная - 2 000 об/мин;
- Грузоподъемность динамическая - 155 кн;
Исходные данные для расчета:
- Расчетный коэффициент (f0) - 14.4;
Прочие характеристики:
- Размер сопряженных деталей (da max) - 143;
- Размер сопряженных деталей (ra max.) - 2;
- Размер сопряженных деталей (Da max.) - 204;
- Размер сопряженных деталей (da min.) - 131;
- Уплотнение - есть;
- Количество дорожек качения - 1;
- Размеры. мм - 120x215x40;
Классификация:
- Нагрузка - радиальная;
- Основной тип - шариковый радиальный;
- Обозначение - 6224llu;
- Тела качения - шарики;

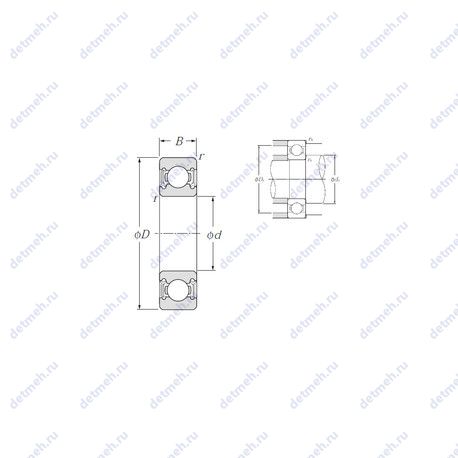

Габаритные и посадочные размеры:
- Радиус наружней фаски - 2.1 мм;
- Ширина (высота) (B) - 40 мм;
- Масса - 5.15 кг;
- Ширина наружной обоймы (C) - 40 мм;
- Высота. мм - 40;
- Внешний диаметр - 215 мм;
- Внутренний диаметр - 120 мм;
В таблице приведены основные размеры подшипника 6224LLU, технические характеристики и номинальные значения.
Таблица модификаций подшипника 6224LLU
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6224 | Основное исполнение. | 120 | 215 | 40 | 5.25 |
| 6224N | Канавка для стопорного кольца на наружном кольце. | 120 | 215 | 40 | 5.15 |
| 6224ZZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 120 | 215 | 40 | 5.15 |
| 6224-Z | Стальная шайба. | 120 | 215 | 40 | 5.27 |
| 6224ZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 120 | 215 | 40 | 5.15 |
| 6224VV | Бессепараторный подшипник. | 120 | 215 | 40 | 5.29 |
| 6224NR | Канавка и стопорное кольцо на наружном кольце. | 120 | 215 | 40 | 5.15 |
| 6224-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 120 | 215 | 40 | 5.29 |
| 6224-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 120 | 215 | 40 | 5.35 |
| 6224ZZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 120 | 215 | 40 | 5.15 |
| 6224DDU | Шариковый радиальный подшипник, однорядный. | 120 | 215 | 40 | 5.29 |
| 6224LLB | Бесконтактное нитриловое уплотнение. Механически обработанный сепаратор из легкого сплава. | 120 | 215 | 40 | 5.32 |
| 6224-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 120 | 215 | 40 | 5.15 |
| 6224-2RU | Шариковый радиальный подшипник, однорядный. | 120 | 215 | 40 | 5.15 |
| 6224-RS1 | Контактное армированное уплотнение из резины с одной стороны подшипника. | 120 | 215 | 40 | 5.3 |
| 6224-2RSR | Контактные уплотнения типа RS с обеих сторон подшипника. | 120 | 215 | 40 | 5.6 |
| 6224-2RS1 | Контактные уплотнения типа RS1 с обеих сторон подшипника. | 120 | 215 | 40 | 5.332 |
| 6224/C3VL0241 | Покрытия. | 120 | 215 | 40 | 5.15 |
Модификации подшипника 6224LLU - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
