Шариковый подшипник UKX08+H2308

Подшипник UKX08+H2308 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 2308, размер 40*85*30 мм.

Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 40 мм
Наружный диаметр: 85 мм
Ширина: 30 мм
Масса: 0.81 кг

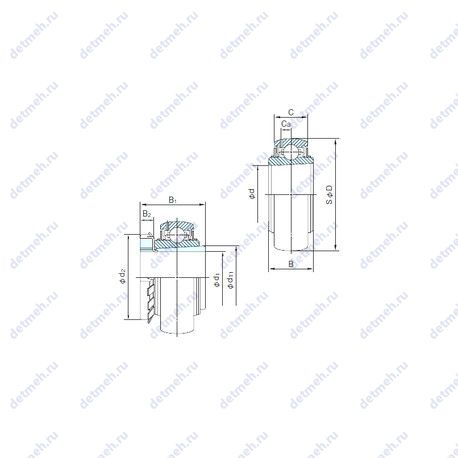

Подшипник UKX08+H2308 чертеж — Чертеж подшипника UKX08+H2308

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника UKX08+H2308

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 22 мм;
Внутренний диаметр (d1) - 35;
Масса - 0.81 кг;
Ширина (высота) (B) - 30 мм;
Высота. мм - 30;
Внешний диаметр - 85 мм;
Внутренний диаметр - 40 мм;

Прочие характеристики:

Размер (d2) - 58 мм.;
Размер (Ca) - 6.5;
Размер (B2) - 10 мм.;
Размер (B1) - 46 мм.;
Уплотнение - есть;
Количество дорожек качения - 1;
Размеры. мм - 40x85x30;

Пропускная способность:

Грузоподъемность статическая - 20.5 кн;
Грузоподъемность динамическая - 33 кн;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - ukx08+h2308;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника UKX08+H2308, технические характеристики и номинальные значения.

Таблица модификаций подшипника UKX08+H2308

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2308	Основное исполнение.	40	90	33	889
2308K	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	40	90	33	0.925
2308S	Только для внутреннего и наружного колец.	40	90	33	0.889
N 2308	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	40	90	33	0.932
N2308E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	40	90	33	0.974
NF2308	Шариковый радиальный подшипник, однорядный.	40	90	33	1.1
2308SK	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	40	90	33	0.889
NH2308	Шариковый радиальный подшипник, однорядный.	40	90	33	1.053
NJ2308E	Шариковый радиальный подшипник, однорядный.	40	90	33	0.987
NJK2308	Шариковый радиальный подшипник, однорядный.	40	90	33	1.01
NU2308R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	40	90	33	0.962
NJ2308R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	40	90	33	0.962
NU 2308	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	40	90	33	0.962
NU2308E	Шариковый радиальный подшипник, однорядный.	40	90	33	0.962
NJ 2308	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	40	90	33	0.956
2308 EM	Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца.	40	90	33	1.01
2308G15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	40	90	33	0.92
2308 TN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида.	40	90	33	0.93
NH2308 E	Шариковый радиальный подшипник, однорядный.	40	90	33	1.053
2308-2RS	Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника.	40	90	33	1.01
NUP2308E	Шариковый радиальный подшипник, однорядный.	40	90	33	1.013
2308-TVH	Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66.	40	90	33	0.922
NUP2308R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	40	90	33	0.962
2308KG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Коническое внутреннее отверстие, конусность 1:12.	40	90	33	0.9
NUP 2308	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	40	90	33	0.962
NJ2308-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	40	90	33	1
2308 KTN9	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	40	90	33	0.93
2308EEG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	40	90	33	1.05
2308 ETN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	40	90	33	0.93
SL19 2308	Специальный шариковый подшипник.	40	90	33	1.01
NJ2308 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита.	40	90	33	0.933
NU2308 ET	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	40	90	33	0.933
NJF2308 V	Бессепараторный подшипник.	40	90	33	1.01
2308 EKTN9	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	40	90	33	0.93
NU2308EG15	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	40	90	33	0.94
NJ2308EG15	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	40	90	33	0.98
ZSL19 2308	Шариковый радиальный подшипник, однорядный.	40	90	33	1
NUP2308 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор из текстолита.	40	90	33	0.933
NJG 2308 VH	Неразборный бессепараторный подшипник.	40	90	33	1
NJ 2308 ECJ	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Штампованный сепаратор из стального листа.	40	90	33	19

Модификации подшипника UKX08+H2308 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
UK209G2H	40	85	30		Проточка на внешнем кольце для смазки
