Шариковый подшипник UC315-47L3
Подшипник UC315-47L3 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 315, размер 74.6125*160*82 мм.
Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 74.6125 мм
Наружный диаметр: 160 мм
Ширина: 82 мм
Масса: 4.72 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс UC — Подшипники для нормальных нагрузок шарикового типа устанавливаются в различные корпуса. Поверхность внутреннего диаметра подшипника выполнена с цилиндрическим отверстием, а для крепления на валу используются установочные винты. Суффикс L — Механически обработанный сепаратор из легкого сплава
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

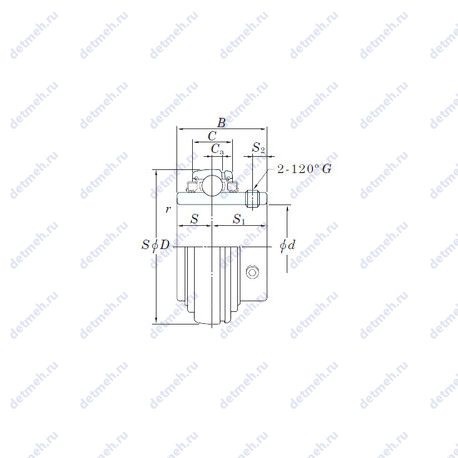

Таблица размеров и характеристик подшипника UC315-47L3
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Пропускная способность:
- Грузоподъемность статическая: 77.2 кн
- Грузоподъемность динамическая: 113 кн
Прочие характеристики:
- Размер (S1): 50
- Размер (S2): 14
- Размер (C): 14.5 мм.
- Резьба (G): m14×1.5
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 32 мм.
- Уплотнение: есть
- Количество дорожек качения: 1
- Размеры. мм: 74.6125x160x82
Исходные данные для расчета:
- Расчетный коэффициент (f0): 13.2
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: uc315-47l3
- Тела качения: шарики
Габаритные и посадочные размеры:
- Радиус наружней фаски: 2.1 мм.
- Ширина (высота) (B): 82 мм
- Масса: 4.72 кг
- Ширина наружной обоймы (C): 42 мм
- Высота. мм: 82
- Внешний диаметр: 160 мм
- Внутренний диаметр: 74.6125. мм
В таблице приведены основные размеры подшипника UC315-47L3, технические характеристики и номинальные значения.
Таблица модификаций подшипника UC315-47L3
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 315 | Основное исполнение. | 75 | 160 | 37 | 3.25 |
| Q315 | Шариковый радиальный подшипник, однорядный. | 75 | 160 | 37 | 4 |
| UK315 | Шариковый радиальный подшипник, однорядный. | 75 | 160 | 55 | 3.8 |
| UC315 | Шариковый радиальный подшипник, однорядный. | 75 | 160 | 82 | 4.18 |
| EX315 | Шариковый радиальный подшипник, однорядный. | 75 | 160 | 100 | 5.34 |
| NH315 | Шариковый радиальный подшипник, однорядный. | 75 | 160 | 48 | 3.78 |
| 315-Z | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 75 | 160 | 37 | 3.25 |
| N 315 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 75 | 160 | 37 | 3.25 |
| NU315R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 75 | 160 | 37 | 3.37 |
| BL 315 | Узел плавающих подшипников.. | 75 | 160 | 37 | 3.43 |
| QJ 315 | Шариковый подшипник с четырех-точечным контактом. | 75 | 160 | 37 | 3.9 |
| NU315T | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита. | 75 | 160 | 37 | 4 |
| NJ315R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 75 | 160 | 37 | 3.37 |
| NP 315 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 75 | 160 | 37 | 3.641 |
| W315PP | Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов. | 75 | 160 | 68.28 | 5.811 |
| NU315E | Шариковый радиальный подшипник, однорядный. | 75 | 160 | 37 | 3.37 |
| NF 315 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 75 | 160 | 37 | 3.3 |
| NJ 315 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 75 | 160 | 37 | 3.3 |
| NU 315 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 75 | 160 | 37 | 3.3 |
| N315 E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 75 | 160 | 37 | 3.24 |
| NJ315E | Шариковый радиальный подшипник, однорядный. | 75 | 160 | 37 | 3.46 |
| 315-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 75 | 160 | 37 | 3.25 |
| UC315G2 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 75 | 160 | 82 | 4.33 |
| NU315EM | Шариковый радиальный подшипник, однорядный. | 75 | 160 | 37 | 3.73 |
| NJ315EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 75 | 160 | 37 | 3.73 |
| UK315L3 | Механически обработанный сепаратор из легкого сплава. | 75 | 160 | 55 | 3.8 |
| NUP315E | Шариковый радиальный подшипник, однорядный. | 75 | 160 | 37 | 3.82 |
| UC315L3 | Механически обработанный сепаратор из легкого сплава. | 75 | 160 | 82 | 4.7 |
| UC315D1 | Шариковый радиальный подшипник, однорядный. | 75 | 160 | 82 | 4.72 |
| UK315D1 | Шариковый радиальный подшипник, однорядный. | 75 | 160 | 55 | 4.84 |
| NH315 E | Шариковый радиальный подшипник, однорядный. | 75 | 160 | 37 | 3.78 |
| NUP 315 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 75 | 160 | 37 | 3.26 |
| UK315+H | Шариковый радиальный подшипник, однорядный. | 65 | 160 | 73 | 5.03 |
| NUP315R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 75 | 160 | 37 | 3.37 |
| EX315G2 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 75 | 160 | 100 | 5.34 |
| NP315 E | Шариковый радиальный подшипник, однорядный. | 75 | 160 | 37 | 3.641 |
| NF315 E | Шариковый радиальный подшипник, однорядный. | 75 | 160 | 37 | 3.495 |
| W315PP2 | Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов. | 76.342 | 160 | 68.26 | 5.956 |
| EX315-48 | Шариковый радиальный подшипник, однорядный. | 76.2 | 160 | 100 | 5.28 |
| UC315-48 | Шариковый радиальный подшипник, однорядный. | 76.2 | 160 | 82 | 4.61 |
Модификации подшипника UC315-47L3 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
