Шариковый подшипник UC218L3
Подшипник UC218L3 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 218, размер 90*160*96 мм.
Стандарт: ISO
Бренд: KOYO
Внутренний диаметр: 90 мм
Наружный диаметр: 160 мм
Ширина: 96 мм
Масса: 4.35 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс UC — Подшипники для нормальных нагрузок шарикового типа устанавливаются в различные корпуса. Поверхность внутреннего диаметра подшипника выполнена с цилиндрическим отверстием, а для крепления на валу используются установочные винты. Суффикс L — Механически обработанный сепаратор из легкого сплава
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

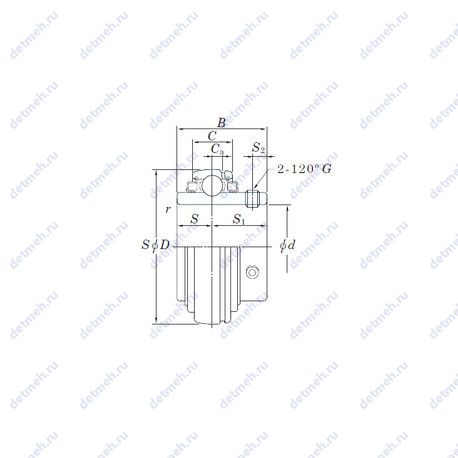

Таблица размеров и характеристик подшипника UC218L3
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Пропускная способность:
- Грузоподъемность статическая: 71.5 кн
- Грузоподъемность динамическая: 96.1 кн
Прочие характеристики:
- Размер (S1): 56.3
- Размер (S2): 15
- Размер (C): 11 мм.
- Резьба (G): m12×1.5
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 39.7 мм.
- Уплотнение: есть
- Количество дорожек качения: 1
- Размеры. мм: 90x160x96
Исходные данные для расчета:
- Расчетный коэффициент (f0): 14.5
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: uc218l3
- Тела качения: шарики
Габаритные и посадочные размеры:
- Радиус наружней фаски: 2 мм
- Ширина (высота) (B): 96 мм
- Масса: 4.35 кг
- Ширина наружной обоймы (C): 38 мм
- Высота. мм: 96
- Внешний диаметр: 160 мм
- Внутренний диаметр: 90 мм
В таблице приведены основные размеры подшипника UC218L3, технические характеристики и номинальные значения.
Таблица модификаций подшипника UC218L3
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 218 | Основное исполнение. | 90 | 160 | 30 | 2.35 |
| Q218 | Шариковый радиальный подшипник, однорядный. | 90 | 160 | 30 | 2.81 |
| 218W | Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков. | 90 | 160 | 30 | 2.49 |
| 218К | Только для внутреннего и наружного колец. | 90 | 160 | 30 | 2.209 |
| N 218 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 90 | 160 | 30 | 2.38 |
| UC218 | Шариковый радиальный подшипник, однорядный. | 90 | 160 | 96 | 4.34 |
| UK218 | Шариковый радиальный подшипник, однорядный. | 80 | 160 | 48 | 4.74 |
| 218-Z | Только для внутреннего и наружного колец. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 90 | 160 | 30 | 2.35 |
| NH218 | Шариковый радиальный подшипник, однорядный. | 90 | 160 | 39 | 2.7 |
| N218W | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 90 | 160 | 30 | 2.25 |
| EX218 | Шариковый радиальный подшипник, однорядный. | 90 | 160 | 72.5 | 4.9 |
| NJ218R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 90 | 160 | 30 | 2.38 |
| QJ 218 | Шариковый подшипник с четырех-точечным контактом. | 90 | 160 | 30 | 2.75 |
| BL 218 | Узел плавающих подшипников.. | 90 | 160 | 30 | 2.43 |
| NU218R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 90 | 160 | 30 | 2.38 |
| NP 218 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 90 | 160 | 30 | 2.56 |
| 218 NR | Только для внутреннего и наружного колец. Канавка во внешнем кольце, но без стопорного кольца. | 90 | 160 | 30 | 2.35 |
| 218-2Z | Только для внутреннего и наружного колец. Защитные металлические шайбы типа Z с двух сторон подшипника. | 90 | 160 | 30 | 2.35 |
| NU218E | Шариковый радиальный подшипник, однорядный. | 90 | 160 | 30 | 2.38 |
| NJ218E | Шариковый радиальный подшипник, однорядный. | 90 | 160 | 30 | 2.44 |
| N218 E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 90 | 160 | 30 | 2.28 |
| NU 218 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 90 | 160 | 30 | 2.35 |
| NJ 218 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 90 | 160 | 30 | 2.35 |
| NF 218 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 90 | 160 | 30 | 2.35 |
| UK218+H | Шариковый радиальный подшипник, однорядный. | 80 | 160 | 86 | 4.69 |
| NH218 E | Шариковый радиальный подшипник, однорядный. | 90 | 160 | 30 | 2.7 |
| NP218 E | Шариковый радиальный подшипник, однорядный. | 90 | 160 | 30 | 2.56 |
| NUP 218 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 90 | 160 | 30 | 2.35 |
| NUP218R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 90 | 160 | 30 | 2.38 |
| NF218 E | Шариковый радиальный подшипник, однорядный. | 90 | 160 | 30 | 2.46 |
| NJ218EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 90 | 160 | 30 | 2.6 |
| NU218EM | Шариковый радиальный подшипник, однорядный. | 90 | 160 | 30 | 2.6 |
| UK218L3 | Механически обработанный сепаратор из легкого сплава. | 90 | 160 | 63 | 3.77 |
| UK218D1 | Шариковый радиальный подшипник, однорядный. | 90 | 160 | 47 | 4.74 |
| NUP218E | Шариковый радиальный подшипник, однорядный. | 90 | 160 | 30 | 2.8 |
| EX218G2 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 90 | 160 | 72.5 | 4.9 |
| N218EG15 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 90 | 160 | 30 | 2.35 |
| NUP218EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 90 | 160 | 30 | 2.6 |
| UCS218D1 | Шариковый радиальный подшипник, однорядный. | 90 | 160 | 96 | 4.46 |
| N 218 ET | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. Механически обработанный сепаратор из текстолита. | 90 | 160 | 30 | 2.25 |
Модификации подшипника UC218L3 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| GYE90-KRRB | 90 | 160 | 96 | Проточка на внешнем кольце для смазки |
