Шариковый подшипник F609
Подшипник F609 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 609, размер 9*24*7 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс F — Шариковые подшипники из нержавеющей стали
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

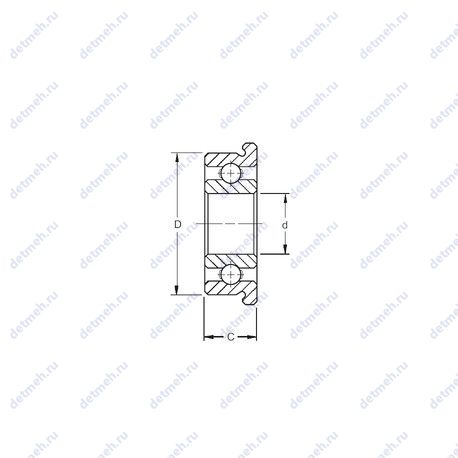

Таблица размеров и характеристик подшипника F609
Производитель ZEN+
С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO 9001, TUV Rheinland за проверку и контроль готовых изделий ZEN.
Габаритные и посадочные размеры:
- Внешний диаметр: 24 мм
- Ширина (высота) (B): 7 мм.
- Ширина наружной обоймы (C): 7 мм.
- Высота. мм: 7
- Внутренний диаметр: 9 мм
Пропускная способность:
- Частота вращения предельная при пластичной смазке: 32000 об/мин
- Грузоподъемность статическая: 1.444 кн
- Грузоподъемность динамическая: 3.356 кн
- Частота вращения предельная при жидкой смазке: 38000 об/мин
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 9x24x7
Классификация:
- Обозначение: f609
- Тела качения: шарики
- Основной тип: шариковый радиальный
- Нагрузка: радиальная
Производитель KOYO+
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Прочие характеристики:
- Размер (C1): 1.5 мм.
- Размер (C2): 1.5
- Размер (D2): 27 мм.
- Размер сопряженных деталей (ba min.): 11
- Размер сопряженных деталей (ra max.): 0.3
- Размер (D1): 27 мм.
- Размер (r1 min.): 0.3 мм.
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 9x24x7
Исходные данные для расчета:
- Расчетный коэффициент (f0): 12.8
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Обозначение: f609
Габаритные и посадочные размеры:
- Масса: 0.016 кг
- Радиус наружней фаски: 0.3 мм
- Ширина (высота) (B): 7 мм.
- Ширина наружной обоймы (C): 7 мм.
- Высота. мм: 7
- Внешний диаметр: 24 мм
- Внутренний диаметр: 9 мм
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 38000 об/мин
- Частота вращения предельная при пластичной смазке: 32000 об/мин
- Грузоподъемность статическая: 1.45 кн
- Грузоподъемность динамическая: 3.35 кн
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK Bf/Bf1: 1.5
- ROLEK Df: 27
- ROLEK B/B1: 7
- ROLEK r1.2 min: 0.3
- ROLEK Масса: 16.1
- ROLEK Внутренний диаметр: 9
- ROLEK Внешний диаметр: 24
Производитель FBJ+
Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.
Прочие характеристики:
- Размер (B1): 1.5 мм.
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 9x24x7
Габаритные и посадочные размеры:
- Наружный диаметр (D1): 27
- Ширина наружной обоймы (C): 7 мм.
- Ширина (высота) (B): 7 мм.
- Масса: 0.0161 кг
- Высота. мм: 7
- Внешний диаметр: 24 мм
- Внутренний диаметр: 9 мм
Классификация:
- Нагрузка: радиальная
- Обозначение: f609
- Тела качения: шарики
- Основной тип: шариковый радиальный
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 38000 об/мин
- Частота вращения предельная при пластичной смазке: 32000 об/мин
- Грузоподъемность статическая: 1.422 кн
- Грузоподъемность динамическая: 3.335 кн
В таблице приведены основные размеры подшипника F609, технические характеристики и номинальные значения.
Таблица модификаций подшипника F609
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 609 | Основное исполнение. | 9 | 24 | 7 | 0.014 |
| 609H | Шариковый радиальный подшипник, однорядный. | 9 | 24 | 7 | 14.7 |
| 609J | Штампованный стальной сепаратор. | 9 | 24 | 7 | 0.01 |
| S609 | Керамический материал. | 9 | 24 | 7 | 0 |
| 609-Z | Стальная шайба. | 9 | 24 | 7 | 0.015 |
| 609SS | Шариковый радиальный подшипник, однорядный. | 9 | 24 | 7 | 0 |
| W 609 | Нержавеющая сталь, метрические размеры. | 9 | 24 | 7 | 0.0134 |
| 609EE | Контактные уплотнения с двух сторон. | 9 | 24 | 7 | 0.02 |
| NC609 | Шариковый радиальный подшипник, однорядный. | 9 | 24 | 7 | 0 |
| 609ZZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 9 | 24 | 7 | 0.015 |
| SF609 | Шариковый радиальный подшипник, однорядный. | 9 | 24 | 7 | 0 |
| F609H | Шариковые подшипники из нержавеющей стали. | 9 | 24 | 7 | 16.1 |
| F609ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 9 | 24 | 7 | 0.0174 |
| 609 VV | Бессепараторный подшипник. | 9 | 24 | 7 | 0.0147 |
| SS 609 | Подшипник из коррозионно-стойкой стали. | 9 | 24 | 7 | 0 |
| 609-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 9 | 24 | 7 | 0.014 |
| 609HZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 9 | 24 | 7 | 16 |
| 609 DD | Шариковый радиальный подшипник, однорядный. | 9 | 24 | 7 | 0.0147 |
| 609-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 9 | 24 | 7 | 0.016 |
| 609JX2 | Штампованный стальной сепаратор. Модификация фаски. | 9 | 24 | 7 | 0.01 |
| 609LLU | Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава. | 9 | 24 | 7 | 0.02 |
| 609-RSL | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из легкого сплава. | 9 | 24 | 7 | 0.014 |
| 609JLLB | Штампованный стальной сепаратор. Бесконтактное нитриловое уплотнение. Механически обработанный сепаратор из легкого сплава. | 9 | 24 | 7 | 0.02 |
| W 609 R | Нержавеющая сталь, метрические размеры. | 9 | 24 | 7 | 0.0151 |
| F609-2Z | Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы типа Z с двух сторон подшипника. | 9 | 24 | 7 | 0 |
| 609-RSH | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 9 | 24 | 7 | 0.014 |
| P609-SB | Свободное соединение. | 9 | 24 | 7 | 03 |
| 609JX2Z | Штампованный стальной сепаратор. Модификация фаски. Стальная шайба. | 9 | 24 | 7 | 0.01 |
| P609-GB | Свободное соединение. Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг. | 9 | 24 | 7 | 03 |
| S609-2Z | Керамический материал. Защитные металлические шайбы типа Z с двух сторон подшипника. | 9 | 24 | 7 | 0 |
| 609-RSR | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 9 | 24 | 7 | 0.015 |
| F609HZZ | Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 9 | 24 | 7 | 17.4 |
| 609-2RU | Шариковый радиальный подшипник, однорядный. | 9 | 24 | 7 | 0.015 |
| 609-2RD | Шариковый радиальный подшипник, однорядный. | 9 | 24 | 7 | 0.015 |
| 609-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 9 | 24 | 7 | 0.018 |
| 609H-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 9 | 24 | 7 | 16 |
| F609-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 9 | 24 | 7 | 0 |
| SF609-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 9 | 24 | 7 | 0 |
| S609-2RS | Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника. | 9 | 24 | 7 | 0 |
| 609-2RSR | Контактное уплотнение с обеих сторон (манжетное уплотнение). Контактные уплотнения типа RS с обеих сторон подшипника. | 9 | 24 | 7 | 0.015 |
Модификации подшипника F609 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника F609
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| FBJ | F609 | 9 | 24 | 7 | ISO |
| KOYO | F609 | 9 | 24 | 7 | ISO |
| ZEN | F609 | 9 | 24 | 7 | ISO |
| NIS | F609 | 9 | 24 | 7 | ISO |
Аналог подшипника F609 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
