Шариковый подшипник 609ZZ
Подшипник 609ZZ — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 609, размер 9*24*7 мм.
Отечественный аналог - 80019.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

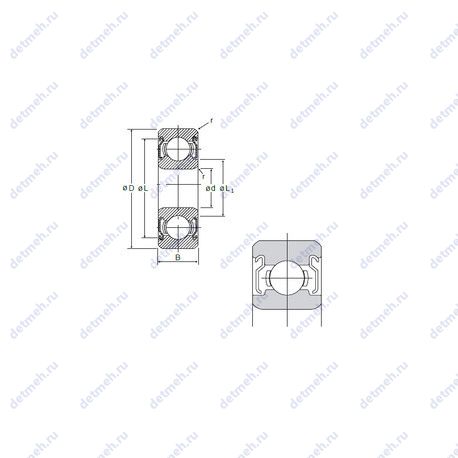

Таблица размеров и характеристик подшипника 609ZZ
Производитель CRAFT+
Компания Craft Bearing Company , Inc ., расположенная в Литве, производит и поставляет широкий ассортимент промышленных и автомобильных подшипников по всему миру и обладает всеми качествами хорошего поставщика. Они работают в соответствии с международными стандартами (ISO 9001, PPAP, AQL и т.д.). Лаборатория контроля качества подшипников CRAFT проводит все необходимые испытания, чтобы гарантировать высокое качество всей продукции, для избегания каких-либо проблем из-за заводских дефектов.
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Обозначение: 609zz
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 9x24x7
- Количество дорожек качения: 1
- Уплотнение: есть
Габаритные и посадочные размеры:
- Внутренний диаметр: 9 мм
- Внешний диаметр: 24 мм
- Высота. мм: 7
- Ширина наружной обоймы (C): 7 мм.
- Масса: 0.0160 кг
- Ширина (высота) (B): 7 мм.
Производитель FBJ+
Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Обозначение: 609zz
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 9x24x7
- Количество дорожек качения: 1
- Уплотнение: есть
Габаритные и посадочные размеры:
- Внутренний диаметр: 9 мм
- Внешний диаметр: 24 мм
- Высота. мм: 7
- Ширина наружной обоймы (C): 7 мм.
- Масса: 0.016 кг
- Ширина (высота) (B): 7 мм.
Пропускная способность:
- Грузоподъемность динамическая: 3.335 кн
- Грузоподъемность статическая: 1.422 кн
- Частота вращения предельная при пластичной смазке: 32000 об/мин
- Частота вращения предельная при жидкой смазке: 38000 об/мин
Производитель KOYO+
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Обозначение: 609zz
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 9x24x7
- Количество дорожек качения: 1
- Уплотнение: есть
- Размер сопряженных деталей (ra max.): 0.3
- Размер (r1 min.): 0.3 мм.
- Размер сопряженных деталей (da min.): 11
- Размер сопряженных деталей (Da max.): 22
Габаритные и посадочные размеры:
- Внутренний диаметр: 9 мм
- Внешний диаметр: 24 мм
- Высота. мм: 7
- Ширина наружной обоймы (C): 7 мм.
- Масса: 0.015 кг
- Ширина (высота) (B): 7 мм.
- Радиус наружней фаски: 0.3 мм
Пропускная способность:
- Грузоподъемность динамическая: 3.35 кн
- Грузоподъемность статическая: 1.4 кн
- Частота вращения предельная при пластичной смазке: 33000 об/мин
Исходные данные для расчета:
- Расчетный коэффициент (f0): 12.8
Производитель NTN+
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Обозначение: 609zz
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 9x24x7
- Количество дорожек качения: 1
- Уплотнение: есть
- Размер сопряженных деталей (da min.): 11
- Размер сопряженных деталей (Da max.): 22
- Размер сопряженных деталей (ra max.): 0.3
- Размер сопряженных деталей (da max): 13.1
Габаритные и посадочные размеры:
- Внутренний диаметр: 9 мм
- Внешний диаметр: 24 мм
- Высота. мм: 7
- Ширина наружной обоймы (C): 7 мм.
- Ширина (высота) (B): 7 мм.
- Радиус наружней фаски: 0.3 мм
Пропускная способность:
- Грузоподъемность динамическая: 3.4 кн
- Грузоподъемность статическая: 1.45 кн
- Частота вращения предельная при пластичной смазке: 31 000 об/мин
Исходные данные для расчета:
- Расчетный коэффициент (f0): 12.9
Производитель ISB+
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Нагрузка: радиальная
- Обозначение: 609-zz
Прочие характеристики:
- Размеры. мм: 9x24x7
- Количество дорожек качения: 1
- Уплотнение: есть
Габаритные и посадочные размеры:
- Внутренний диаметр: 9 мм
- Внешний диаметр: 24 мм
- Высота. мм: 7
- Ширина (высота) (B): 7 мм.
- Ширина наружной обоймы (C): 7 мм.
- Масса: 0.014 кг
- Радиус наружней фаски: 0.3 мм.
Пропускная способность:
- Грузоподъемность динамическая: 3.83 кн
- Грузоподъемность статическая: 1.63 кн
- Частота вращения предельная: 32300 об/мин
Производитель NMB+
NMB (Nippon Miniature Bearings) — японская компания, основанная в Токио в 1951 году. Продукция NMB включает широкий ассортимент миниатюрных подшипников диаметром от 3 до 26 мм, из нержавеющей стали, гибридные и керамические модификации. Благодаря высокому качеству и надежности продукции, NMB занимает значительную долю мирового рынка миниатюрных подшипников.
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Нагрузка: радиальная
- Обозначение: 609zz
Габаритные и посадочные размеры:
- Внутренний диаметр: 9 мм
- Высота. мм: 7
- Внешний диаметр: 24 мм
- Ширина (высота) (B): 7 мм.
- Ширина наружной обоймы (C): 7 мм.
- Радиус наружней фаски: 0.3 мм.
Прочие характеристики:
- Размер (L): 19.1
- Количество дорожек качения: 1
- Уплотнение: нет
- Размеры. мм: 9x24x7
- Размер (L1): 12.4 мм.
Пропускная способность:
- Грузоподъемность динамическая: 3.297 кн
- Грузоподъемность статическая: 1.368 кн
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK Внешний диаметр: 24
- ROLEK Внутренний диаметр: 9
- ROLEK Масса: 16
- ROLEK r1.2 min: 0.3
- ROLEK B/B1: 7
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Обозначение: 609zz
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 9x24x7
- Количество дорожек качения: 1
- Уплотнение: есть
Габаритные и посадочные размеры:
- Внутренний диаметр: 9 мм
- Внешний диаметр: 24 мм
- Высота. мм: 7
- Масса: 0.0147 кг
- Ширина (высота) (B): 7 мм
- Ширина наружной обоймы (C): 7 мм.
- Радиус наружней фаски: 0.3 мм.
Производитель CX+
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Обозначение: 609 zz
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 9x24x7
- Количество дорожек качения: 1
- Уплотнение: есть
Габаритные и посадочные размеры:
- Внутренний диаметр: 9 мм
- Внешний диаметр: 24 мм
- Высота. мм: 7
- Масса: 0.014 кг
- Ширина (высота) (B): 7 мм
- Ширина наружной обоймы (C): 7 мм.
Пропускная способность:
- Грузоподъемность динамическая: 3.71 кн
- Грузоподъемность статическая: 1.66 кн
- Частота вращения предельная при пластичной смазке: 31000 об/мин
- Частота вращения предельная при жидкой смазке: 36000 об/мин
Производитель NSK+
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Обозначение: 609 zz
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 9x24x7
- Количество дорожек качения: 1
- Уплотнение: есть
- Размер сопряженных деталей (db max.): 12
- Размер сопряженных деталей (Db min.): 20.5
- Размер сопряженных деталей (rb max.): 0.3
Габаритные и посадочные размеры:
- Внутренний диаметр: 9 мм
- Внешний диаметр: 24 мм
- Высота. мм: 7
- Ширина наружной обоймы (C): 7 мм
- Масса: 0.0147 кг
- Ширина (высота) (B): 7 мм.
- Радиус наружней фаски: 0.3 мм
Пропускная способность:
- Грузоподъемность динамическая: 3.35 кн
- Частота вращения предельная при пластичной смазке: 32 000 об/мин
- Грузоподъемность статическая: 1.43 кн
Производитель SNR+
французский производитель подшипников, основанный в 1946 году. Компания специализируется на выпуске подшипников для автомобильной промышленности, аэрокосмической отрасли, железнодорожного транспорта. SNR придерживается высоких стандартов качества, что подтверждается международными сертификатами ISO 9001 и QS 9000.
Классификация:
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Нагрузка: радиальная
- Обозначение: 609zz
Прочие характеристики:
- Размеры. мм: 9x24x7
- Количество дорожек качения: 1
- Уплотнение: есть
Габаритные и посадочные размеры:
- Внутренний диаметр: 9.000 мм
- Внешний диаметр: 24.000 мм
- Высота. мм: 7.000
- Ширина (высота) (B): 7.000 мм.
- Масса: 0.02 кг
- Ширина наружной обоймы (C): 7.000 мм.
В таблице приведены основные размеры подшипника 609ZZ, технические характеристики и номинальные значения.
Таблица модификаций подшипника 609ZZ
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 609 | Основное исполнение. | 9 | 24 | 7 | 0.014 |
| 609H | Шариковый радиальный подшипник, однорядный. | 9 | 24 | 7 | 14.7 |
| 609J | Штампованный стальной сепаратор. | 9 | 24 | 7 | 0.01 |
| S609 | Керамический материал. | 9 | 24 | 7 | 0 |
| F609 | Шариковые подшипники из нержавеющей стали. | 9 | 24 | 7 | 0.0161 |
| 609-Z | Стальная шайба. | 9 | 24 | 7 | 0.015 |
| 609SS | Шариковый радиальный подшипник, однорядный. | 9 | 24 | 7 | 0 |
| W 609 | Нержавеющая сталь, метрические размеры. | 9 | 24 | 7 | 0.0134 |
| 609EE | Контактные уплотнения с двух сторон. | 9 | 24 | 7 | 0.02 |
| NC609 | Шариковый радиальный подшипник, однорядный. | 9 | 24 | 7 | 0 |
| SF609 | Шариковый радиальный подшипник, однорядный. | 9 | 24 | 7 | 0 |
| F609H | Шариковые подшипники из нержавеющей стали. | 9 | 24 | 7 | 16.1 |
| 609 VV | Бессепараторный подшипник. | 9 | 24 | 7 | 0.0147 |
| SS 609 | Подшипник из коррозионно-стойкой стали. | 9 | 24 | 7 | 0 |
| 609-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 9 | 24 | 7 | 0.014 |
| 609HZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 9 | 24 | 7 | 16 |
| 609-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 9 | 24 | 7 | 0.016 |
| 609 DD | Шариковый радиальный подшипник, однорядный. | 9 | 24 | 7 | 0.0147 |
| 609JX2 | Штампованный стальной сепаратор. Модификация фаски. | 9 | 24 | 7 | 0.01 |
| F609ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 9 | 24 | 7 | 0.0174 |
| 609LLU | Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава. | 9 | 24 | 7 | 0.02 |
| 609-RSH | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 9 | 24 | 7 | 0.014 |
| 609JLLB | Штампованный стальной сепаратор. Бесконтактное нитриловое уплотнение. Механически обработанный сепаратор из легкого сплава. | 9 | 24 | 7 | 0.02 |
| W 609 R | Нержавеющая сталь, метрические размеры. | 9 | 24 | 7 | 0.0151 |
| F609-2Z | Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы типа Z с двух сторон подшипника. | 9 | 24 | 7 | 0 |
| 609-RSL | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из легкого сплава. | 9 | 24 | 7 | 0.014 |
| P609-SB | Свободное соединение. | 9 | 24 | 7 | 03 |
| 609JX2Z | Штампованный стальной сепаратор. Модификация фаски. Стальная шайба. | 9 | 24 | 7 | 0.01 |
| P609-GB | Свободное соединение. Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг. | 9 | 24 | 7 | 03 |
| S609-2Z | Керамический материал. Защитные металлические шайбы типа Z с двух сторон подшипника. | 9 | 24 | 7 | 0 |
| 609-RSR | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 9 | 24 | 7 | 0.015 |
| F609HZZ | Шариковые подшипники из нержавеющей стали. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 9 | 24 | 7 | 17.4 |
| 609-2RU | Шариковый радиальный подшипник, однорядный. | 9 | 24 | 7 | 0.015 |
| 609-2RD | Шариковый радиальный подшипник, однорядный. | 9 | 24 | 7 | 0.015 |
| 609-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 9 | 24 | 7 | 0.018 |
| 609H-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 9 | 24 | 7 | 16 |
| F609-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 9 | 24 | 7 | 0 |
| SF609-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 9 | 24 | 7 | 0 |
| S609-2RS | Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника. | 9 | 24 | 7 | 0 |
| 609-2RSR | Контактное уплотнение с обеих сторон (манжетное уплотнение). Контактные уплотнения типа RS с обеих сторон подшипника. | 9 | 24 | 7 | 0.015 |
Модификации подшипника 609ZZ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 609ZZ
Аналог подшипника 609ZZ — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
