Шариковый подшипник QJ 306 MA

Подшипник QJ 306 MA — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 306, размер 30*72*19 мм.

Стандарт: ISO
Бренды: SKF, SNR
Внутренний диаметр: 30 мм
Наружный диаметр: 72 мм
Ширина: 19 мм
Масса: 0.42 кг

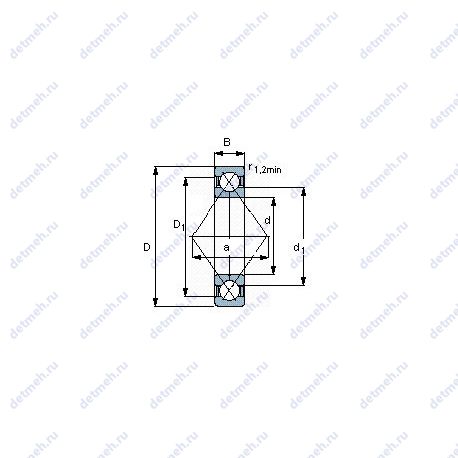

Подшипник QJ 306 MA чертеж — Чертеж подшипника QJ 306 MA

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс QJ — Шарикоподшипник с четырехточечным контактом. Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах Суффикс MA — Массивный латунный сепаратор, центрированный по наружному кольцу

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника QJ 306 MA

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 30;
D (мм) Наружный диаметр - 72;
m (кг) Масса - 0.42;
В (мм) Ширина - 19;
Внутренний диаметр - 30 мм;
Внешний диаметр - 72 мм;
Высота. мм - 19;
Ширина наружной обоймы (C) - 19 мм.;
Ширина (высота) (B) - 19 мм.;
Масса - 0.42 кг;

Прочие характеристики:

Размер (D1) - 58.2 мм.;
Размер (r1 min.) - 1.1 мм;
Размер (r2 min.) - 1.1 мм;
Размер сопряженных деталей (Da max.) - 65;
Размер сопряженных деталей (ra max.) - 1;
Размер (a) - 36 мм.;
Размер сопряженных деталей (da min.) - 37;
Размер (d1) - 40.5 мм.;
Pu (N) Предел усталостной прочности - 1760;
Уплотнение - нет;
Размеры. мм - 30x72x19;
Количество дорожек качения - 1;
Граничная нагрузка по усталости (Pu) - 1.76;
Грузоподъемность динамическая - 53 кн;

Классификация:

Нагрузка - радиальная и осевая;
Основной тип - шариковый радиально-упорный;
Тела качения - шарики;
Обозначение - qj306ma, qj 306 ma;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 41.5;
C (kN) Грузоподъемность динамическая - 53;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 10000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 7500;
Частота вращения предельная - 17000 об/мин;
Частота вращения номинальная - 12000 об/мин;
Грузоподъемность статическая - 41.5 кн;

Производитель SNR

французский производитель подшипников, основанный в 1946 году. Компания специализируется на выпуске подшипников для автомобильной промышленности, аэрокосмической отрасли, железнодорожного транспорта. SNR придерживается высоких стандартов качества, что подтверждается международными сертификатами ISO 9001 и QS 9000.

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 30x72x19;

Классификация:

Основной тип - шариковый радиально-упорный;
Тела качения - шарики;
Нагрузка - радиальная и осевая;
Обозначение - qj306ma;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 19.000 мм.;
Масса - 0.42 кг;
Ширина (высота) (B) - 19.000 мм.;
Высота. мм - 19.000;
Внешний диаметр - 72.000. мм;
Внутренний диаметр - 30.000. мм;

В таблице приведены основные размеры подшипника QJ 306 MA, технические характеристики и номинальные значения.

Таблица модификаций подшипника QJ 306 MA

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
306	Основное исполнение.	30	72	19	0.37
Q306	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.4
UK306	Шариковый радиально-упорный подшипник, однорядный.	30	72	30	0.47
N 306	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	30	72	19	361
UC306	Шариковый радиально-упорный подшипник, однорядный.	30	72	43	0.56
N306E	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.358
306-Z	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	30	72	19	0.37
EX306	Шариковый радиально-упорный подшипник, однорядный.	30	72	50	0.68
NH306	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.403
BL 306	Узел плавающих подшипников..	30	72	19	0.364
NF 306	Внутреннем кольце с двойным фланцем, внешнее с одним..	30	72	19	0.36
NJ 306	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	72	19	0.36
NU 306	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	72	19	0.36
NF306E	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.387
QJ 306	Шариковый подшипник с четырех-точечным контактом.	30	72	19	0.42
NJ306E	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.361
NU306E	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.361
306 NR	Канавка во внешнем кольце, но без стопорного кольца.	30	72	19	0.37
RUS306	Шариковый радиально-упорный подшипник, однорядный.	42	72	19	0.26
NP 306	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	30	72	19	0.403
NJ306R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	72	19	0.361
NU306R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	72	19	0.361
W306PP	Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.	30	72	30.18	0.558
RNU 306	Только наружная часть, сепаратор и ролики в сборе - два фланца на наружном кольце.	42	72	19	0.25
UC306D1	Шариковый радиально-упорный подшипник, однорядный.	30	72	43	0.56
UK306D1	Шариковый радиально-упорный подшипник, однорядный.	30	72	29	0.59
UC306G2	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	72	43	0.56
UK306+H	Шариковый радиально-упорный подшипник, однорядный.	25	72	38	0.59
NU306EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	72	19	0
NJ306EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	72	19	0
EX306G2	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	72	50	0.68
NU306EG	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	72	19	0.37
BXRE306	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.371
NUP 306	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	72	19	0.361
NH306 E	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.403
NP306 E	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.403
306-ZNR	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Канавка во внешнем кольце, но без стопорного кольца.	30	72	19	0.37
NUP306E	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	390
NJ306FM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из стали или специального чугуна.	30	72	19	0
NUP306R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	72	19	0.361

Модификации подшипника QJ 306 MA - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника QJ 306 MA

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SKF	QJ 306 MA	30	72	19	ISO
SNR	QJ 306 MA	30	72	19	ISO

Аналог подшипника QJ 306 MA — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
7306AC	30	72	19
7306B	30	72	19
7306C	30	72	19
7306 A	30	72	19
7306	30	72	19
6306BI	30	72	19
7306-BE-TVP	30	72	19
7306-BE-MP	30	72	19
7306-BECB-TVP	30	72	19
7306-BECB-MP	30	72	19
7306BEA	30	72	19
7306BG	30	72	19
7306 BEP	30	72	19
7306BGA	30	72	19
7306WN	30	72	19
7306B-2RS	30	72	19
S7306B	30	72	19
M6306	30	72	19
M6306ZZ	30	72	19
E2.6306-2Z	30	72	19
7603030-TVP	30	72	19
E2.6306-2Z/C3	30	72	19
