Шариковый подшипник QJ 306 N2MA

Подшипник QJ 306 N2MA — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 306, размер 30*72*19 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 30 мм
Наружный диаметр: 72 мм
Ширина: 19 мм
Масса: 0.42 кг

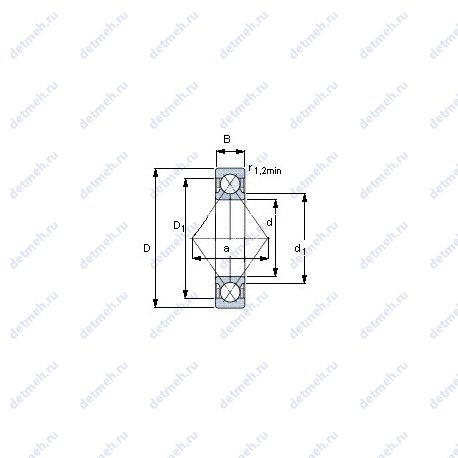

Подшипник QJ 306 N2MA чертеж — Чертеж подшипника QJ 306 N2MA

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс QJ — Шариковый подшипник с четырехточечным контактом Суффикс N2 — Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника QJ 306 N2MA

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (a) - 36 мм.;
Размер (D1) - 58.2 мм.;
Размер (r1 min.) - 1.1 мм;
Размер (r2 min.) - 1.1 мм;
Размер сопряженных деталей (Da max.) - 65;
Размер сопряженных деталей (ra max.) - 1;
Размер (d1) - 40.5 мм.;
Уплотнение - нет;
Размер сопряженных деталей (da min.) - 37;
Pu (N) Предел усталостной прочности - 1760;
Размеры. мм - 30x72x19;
Грузоподъемность динамическая - 53 кн;
Граничная нагрузка по усталости (Pu) - 1.76;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 19 мм.;
d (мм) Внутренний диаметр - 30;
D (мм) Наружный диаметр - 72;
m (кг) Масса - 0.42;
В (мм) Ширина - 19;
Высота. мм - 19;
Внутренний диаметр - 30 мм;
Внешний диаметр - 72 мм;
Ширина наружной обоймы (C) - 19 мм.;
Масса - 0.42 кг;

Классификация:

Нагрузка - радиальная и осевая;
Тела качения - шарики;
Обозначение - qj306n2ma, qj 306 n2ma;
Основной тип - шариковый радиально-упорный;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 41.5;
C (kN) Грузоподъемность динамическая - 53;
Грузоподъемность статическая - 41.5 кн;
Частота вращения номинальная - 12000 об/мин;
Частота вращения предельная - 17000 об/мин;

В таблице приведены основные размеры подшипника QJ 306 N2MA, технические характеристики и номинальные значения.

Таблица модификаций подшипника QJ 306 N2MA

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
306	Основное исполнение.	30	72	19	0.37
Q306	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.4
N 306	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	30	72	19	361
UK306	Шариковый радиально-упорный подшипник, однорядный.	30	72	30	0.47
UC306	Шариковый радиально-упорный подшипник, однорядный.	30	72	43	0.56
N306E	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.358
306-Z	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	30	72	19	0.37
EX306	Шариковый радиально-упорный подшипник, однорядный.	30	72	50	0.68
NH306	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.403
BL 306	Узел плавающих подшипников..	30	72	19	0.364
NF 306	Внутреннем кольце с двойным фланцем, внешнее с одним..	30	72	19	0.36
NJ 306	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	72	19	0.36
NU 306	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	72	19	0.36
NF306E	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.387
QJ 306	Шариковый подшипник с четырех-точечным контактом.	30	72	19	0.42
NJ306E	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.361
NU306E	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.361
306 NR	Канавка во внешнем кольце, но без стопорного кольца.	30	72	19	0.37
RUS306	Шариковый радиально-упорный подшипник, однорядный.	42	72	19	0.26
NP 306	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	30	72	19	0.403
NJ306R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	72	19	0.361
NU306R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	72	19	0.361
W306PP	Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов.	30	72	30.18	0.558
RNU 306	Только наружная часть, сепаратор и ролики в сборе - два фланца на наружном кольце.	42	72	19	0.25
UC306D1	Шариковый радиально-упорный подшипник, однорядный.	30	72	43	0.56
UK306D1	Шариковый радиально-упорный подшипник, однорядный.	30	72	29	0.59
UC306G2	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	72	43	0.56
UK306+H	Шариковый радиально-упорный подшипник, однорядный.	25	72	38	0.59
NU306EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	30	72	19	0
NJ306EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	30	72	19	0
EX306G2	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	72	50	0.68
NU306EG	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	30	72	19	0.37
BXRE306	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.371
NUP 306	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	72	19	0.361
NH306 E	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.403
NP306 E	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	0.403
306-ZNR	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Канавка во внешнем кольце, но без стопорного кольца.	30	72	19	0.37
NUP306E	Шариковый радиально-упорный подшипник, однорядный.	30	72	19	390
NJ306FM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из стали или специального чугуна.	30	72	19	0
NUP306R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	30	72	19	0.361

Модификации подшипника QJ 306 N2MA - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
7306AC	30	72	19
7306B	30	72	19
7306C	30	72	19
7306 A	30	72	19
7306	30	72	19
6306BI	30	72	19
7306-BE-TVP	30	72	19
7306-BE-MP	30	72	19
7306-BECB-TVP	30	72	19
7306-BECB-MP	30	72	19
7306BEA	30	72	19
7306BG	30	72	19
7306 BEP	30	72	19
7306BGA	30	72	19
7306WN	30	72	19
7306B-2RS	30	72	19
S7306B	30	72	19
M6306	30	72	19
M6306ZZ	30	72	19
E2.6306-2Z	30	72	19
7603030-TVP	30	72	19
E2.6306-2Z/C3	30	72	19
